AEG HC412000GB [27/72] Elektrické zapojenie
![AEG HC412000GB [27/72] Elektrické zapojenie](/views2/1022034/page27/bg1b.png)

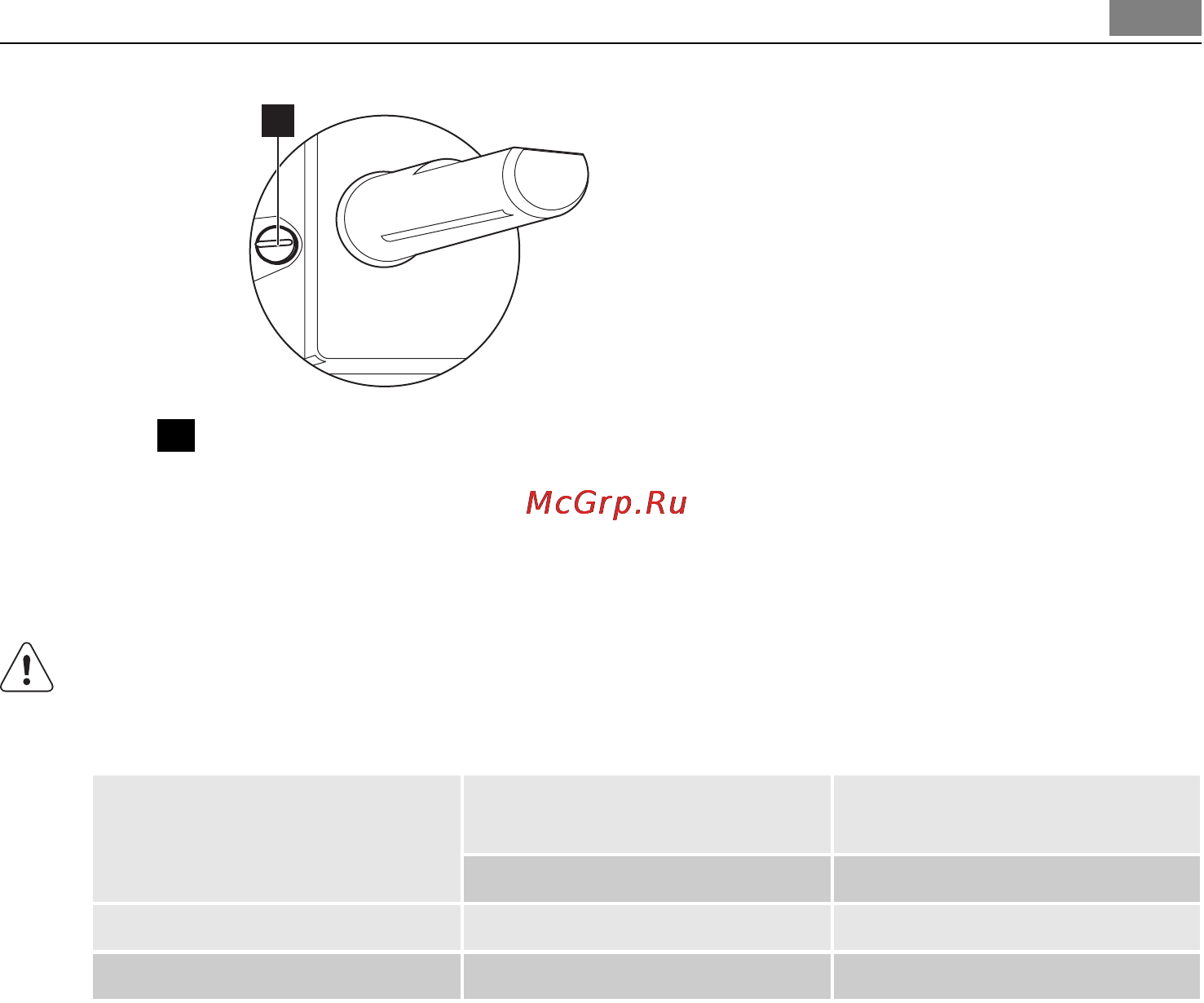

1
1
Obtoková skrutka
– Pri prechode zo zemného plynu 20 mbar na skvapalnený plyn úplne zaskrutkujte na-
stavovaciu skrutku.
– Pri prechode zo skvapalneného plynu na zemný plyn 20 mbar odskrutkujte obtokovú
skrutku o približne 1/4 závitu.
VAROVANIE
Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do
minimálnej polohy.
HORÁK ZEMNÝ PLYN
G20/20 mbar
propán-bután
30/30 mbar
Dýzy Dýzy
Rýchly horák 119 88
Stredne rýchly horák 96 71
Elektrické zapojenie
• Spotrebič uzemnite v súlade s bezpečnostnými predpismi.
• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zod-
povedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káblom.
• Akýkoľvek elektrický komponent smie vymeniť iba technik autorizovaného servisného
strediska alebo kvalifikovaný servisný pracovník.
• Vždy používajte správne inštalovanú uzemnenú zásuvku.
• Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od elektrickej siete neťahajte za napájací kábel. Vždy ťahajte zá-
strčku.
• Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra ani rozdvojky
(hrozí riziko požiaru). Skontrolujte, či je uzemnenie v súlade s príslušnou normou a pred-
pismi.
• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.
• Pri zapojení spotrebiča do elektrickej siete musíte použiť elektrické odpojovacie zariade-
nie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch a ktoré má
vzdialenosť medzi kontaktmi aspoň 3 mm, napr. automatický istič alebo poistku.
• Žiadna časť napájacieho kábla sa nesmie zohriať na 90 °C.
Inštalácia
27
