CEM DT-9809 [2/6] Ii описание прибора

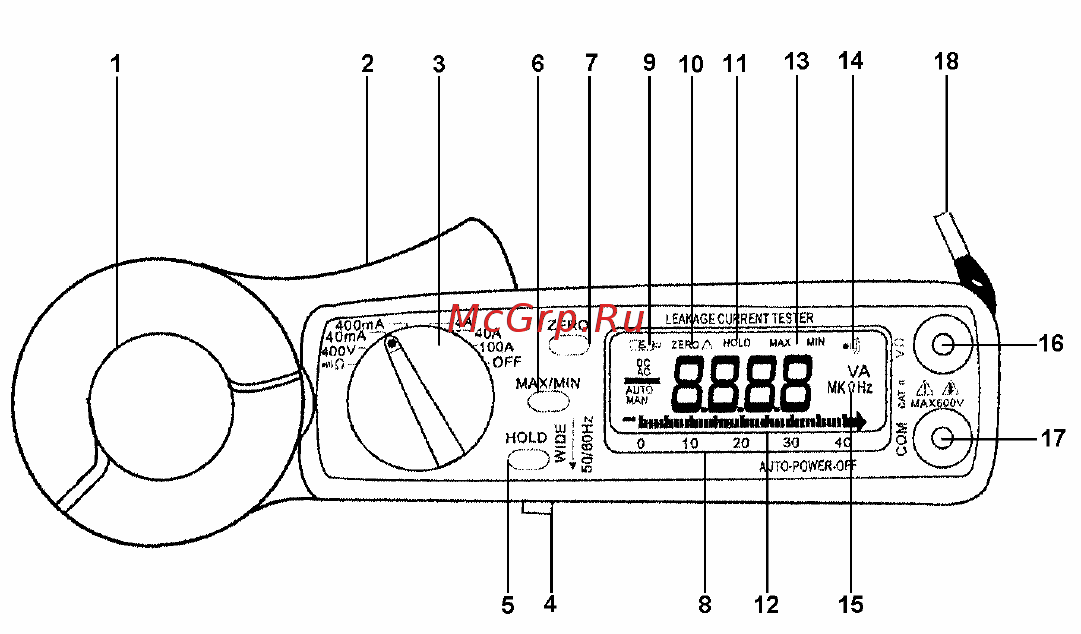

II. Описание прибора

1. Датчик-трансформатор

Магнитный датчик для регистрации электрического тока. Для измерения

постоянного/переменного тока проводник, по которому он протекает,

должен быть полностью обхвачен датчиком-трансформатором.

2. Клавиша для открывания датчика-трансформатора

3. Поворотный переключатель

Предназначен для выбора требуемого режима измерения: переменного

напряжения, переменного тока, сопротивления или прозвонки цепи.

4. Переключатель фильтра

В положении 50/60Hz измеряется только низкочастотный сигнал. В

положении WIDE измеряется сигнал в диапазоне частот 40 Гц-1 кГц.

5. Кнопка HOLD

При нажатии этой кнопки на дисплее фиксируется текущее показание.

Для возврата в режим измерения нажмите кнопку еще раз.

6. Кнопка MAX/MIN

Эта кнопка используется для считывания максимального и минимального

значения зарегистрированного в течение измерения. При первом

нажатии кнопки на дисплей выводится минимальное значение, при

повторном нажатии на дисплей выводится максимальное значение.

После считывания минимальное и максимальное значение обнуляется, и

регистрация начинается снова. Нажмите кнопку третий раз для возврата

к нормальному режиму измерения.

7. Кнопка ZERO

При нажатии этой кнопки текущее показание прибора принимается за

начало отсчета – ноль, последующие измерения производятся

относительно уровня зафиксированного при нажатии этой кнопки.

8. ЖК-дисплей

ЖК-дисплей, 3 3/4 цифры, максимальное показание 3999. На дисплее

отображаются символы: текущей функции измерения, единицы

измерения, знак полярности, десятичная точка, разряда батареи, MAX

или MIN, относительных измерений - ZERO∆, а также графическая

шкала.

9. Символ разряда батареи

Появление на дисплее символа разряда батареи означает, что

напряжение на батарее стало ниже требуемого для нормальной работы

уровня. При замене батареи обратитесь к главе V.

10. Символ ZERO∆

Появление на дисплее этого символа означает, что текущее показание

является разностью между реальным значением и значением, имевшем

место при нажатии кнопки ZERO. Для возврата к нормальному режиму

измерения нажмите и удерживайте кнопку ZERO в течение 2 секунд.

11. Символ HOLD

Этот символ появляется на дисплее при нажатии кнопки HOLD.

12. Графическая шкала

Графическая шкала содержит 40 сегментов. Количество отображаемых

сегментов пропорционально измеряемому значению. Каждый сегмент

соответствует ста единицам младшего разряда цифрового показания.

13. Символ MAX/MIN

Нажатием кнопки MAX/MIN можно вывести на дисплей максимальное и

минимальное значение зарегистрированных при измерении.

14. Символ прозвонки

Этот символ появляется на дисплее при выборе режима измерения

сопротивления или прозвонки.

15. Символ единицы измерения

При выборе режима измерения на дисплее появляется соответствующий

символ единицы измерения (V, Ω, или A).

16. Входное гнездо V Ω

Это гнездо используется при измерении напряжения, сопротивления или

прозвонке.

17. Входное гнездо COM

Это гнездо используется для подключения общей точки входного

сигнала.

18. Наручный ремень

Просуньте Вашу руку через отверстие наручного ремня, во избежание

случайного падения прибора.
