CEM DT-9809 [4/6] Б измерение переменного тока

а. Установите поворотный переключатель в положение требуемого

диапазона измерения.

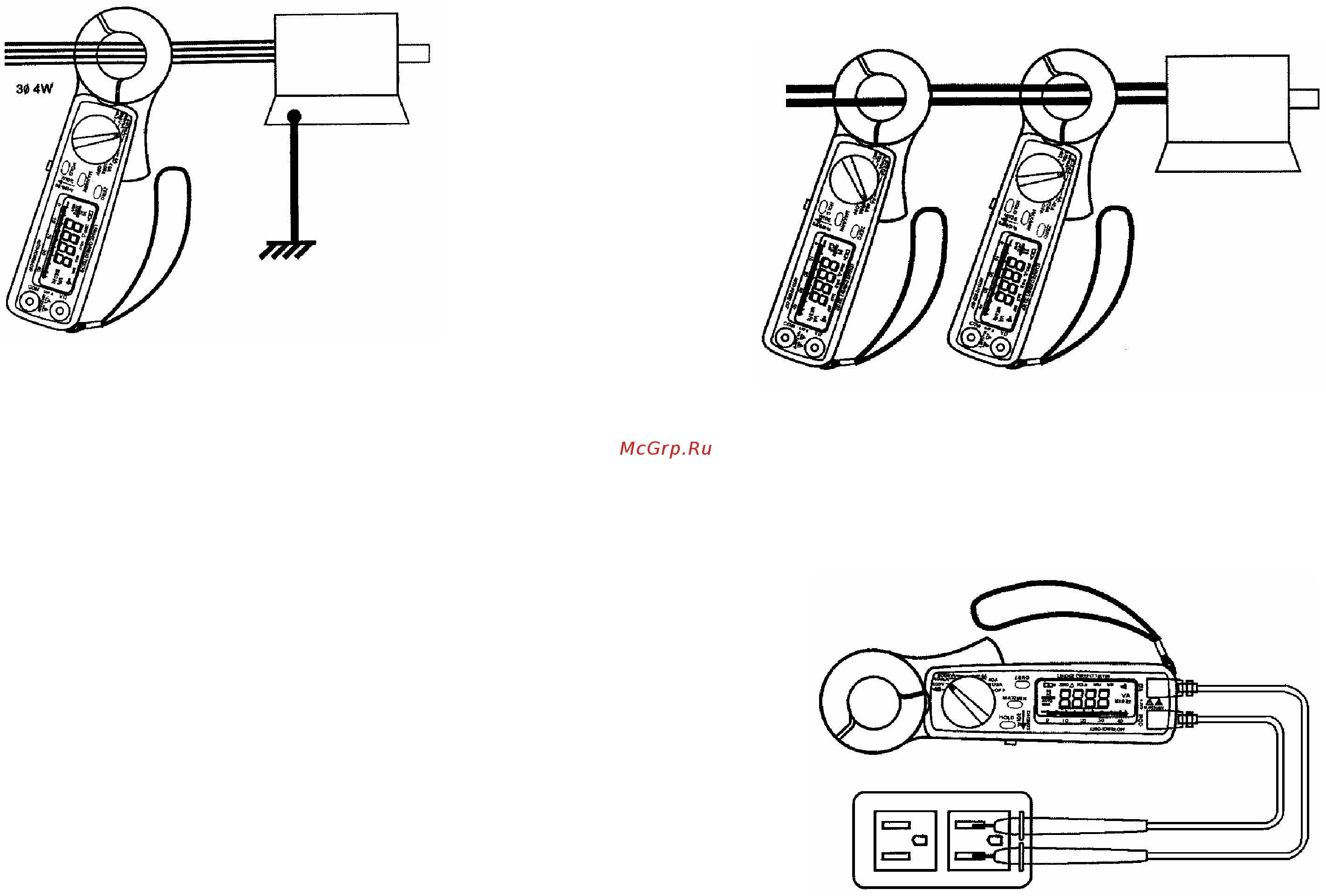

б. Нажмите клавишу открывания датчика и полностью обхватите им два

провода (одна фаза), три провода (три фазы) или четыре провода (три

фазы).

Убедитесь, что обе половины датчика полностью закрыты.

в. Прочитайте измеренное значение на дисплее.

3. Использование фильтра 50/60Hz

Положение 50/60Hz

Датчик-трансформатор данного прибора имеет очень хорошую частотную

характеристику. Поэтому, результат измерения обусловлен не только

основной гармоникой частоты 50/60 Гц, но и более высокими частотами и

гармониками. Чтобы устранить действие высокочастотного шума, в приборе

предусмотрен низкочастотный фильтр, отсекающий высокочастотный сигнал.

Для включения фильтра, установите переключатель в положение 50/60Hz.

Частота среза фильтра – 100 Гц с ослаблением приблизительно 24 дб/октава.

Положение WIDE

Если измеряемый ток имеет высокую частоту, например, в устройствах типа

инвертор, ключевой регулятор, и т.д., то переключатель должен быть

установлен в положение WIDE. При этом возможно измерение сигнала,

который имеет частоту от 40 Гц до 1кГц.

Чтобы убедится в наличии высокочастотной составляющей сигнала,

проведите измерение при положении переключателя 50/60Hz и положении

WIDE. Если измеренные значения сильно отличаются, то высокие частоты

или гармоники имеют место.

Б. Измерение переменного тока

а. Установите поворотный переключатель в положение требуемого

диапазона измерения.

б. Нажмите клавишу открывания датчика и полностью обхватите им только

один провод. Убедитесь, что обе половины датчика полностью закрыты и

воздушный зазор между ними отсутствует.

в. Прочитайте измеренное значение на дисплее.

В. Измерение переменного напряжения
