14
ОПИСАНИЕ СБОРКИ И РАБОТЫ
риал или в деталь из аналогичного материала.
Установка или снятие отверточной биты или сверла
Поверните втулку (1) (Рис. 3) против часовой стрелки для открытия
зажимных кулачков. Вставьте сверло в зажимной патрон как можно
глубже. Поверните втулку по часовой стрелке для затяжки патрона.
Для снятия биты, поверните патрон против часовой стрелки.
Эксплуатация инструмента
Примечание! При высокой нагрузке или превышении допусти-
мой температуры аккумулятора в 70°С электроника выключает
электроинструмент, пока он не остынет до оптимального диапа-
зона рабочей температуры или пока не будет устранена причина
перегрузки. Для продолжения работы после устранения причи-
ны нажмите клавишу включения.

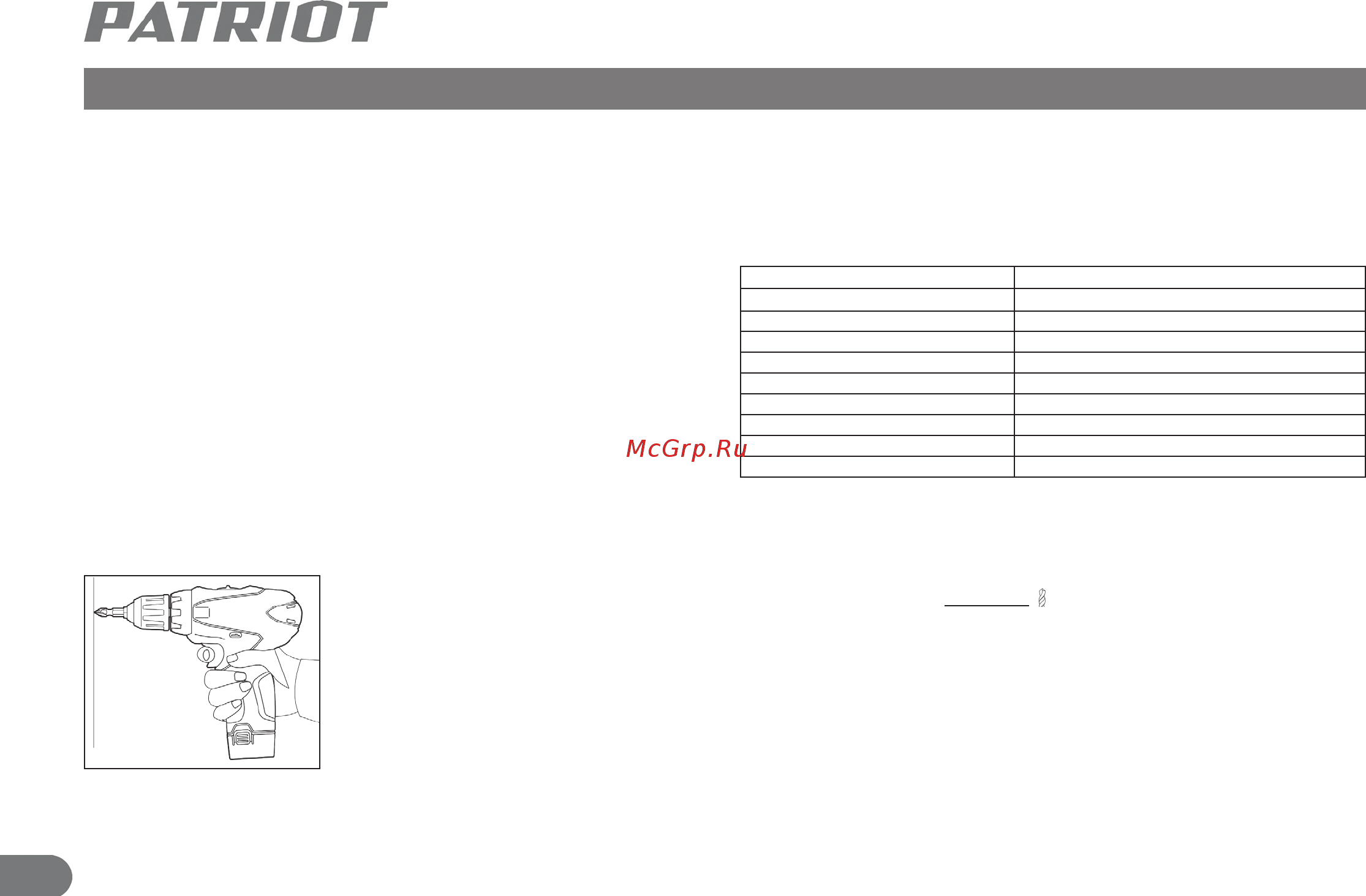

Работа в режиме шуруповерта (Рис. 7).
Установите регулировочное кольцо на
соответствующий уровень крутящего
момента для Вашей работы. Вставьте
острие отверточной биты в головку
винта и надавите на инструмент. Вклю-
чите инструмент на медленной скоро-
сти, затем постепенно увеличивайте
ее. Отпустите триггерный переключа-
тель, как только сработает сцепление.
Предупреждение! Следите за тем,
чтобы отверточная бита вставлялась
прямо в головку винта, иначе можно повредить винт и/или биту.
Примечание! При работе с винтами для дерева, высверлите
пробные отверстия для упрощения работы и предотвращения
разламывания деревянной рабочей детали (Таб. №1).
Сверление
Сначала поверните регулировочное кольцо, чтобы совместить
указатель с отметкой «сверло» . Затем проделайте следующее.
Сверление в дереве
При сверлении в дереве, наилучшие результаты достигаются при
использовании сверл для дерева, снабженных направляющим
винтом. Направляющий винт упрощает сверление, удерживая
сверло в обрабатываемой детали.
Сверление металла
Для предотвращения скольжения сверла при начале сверления,
сделайте углубление с помощью кернера и молотка в точке свер
-
Номинальный диаметр шурупа, мм Рекомендуемый размер пробного отверстия, мм
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
Таб. №1
Рис. 7
