Установлениесоединениямеждукомпьютеромисмартфоном,поддерживающимфункциюNFC
Сначалаубедитесь,чтоэкрансмартфонаобращенвверх.
Затемвыполнитеследующиедействия:

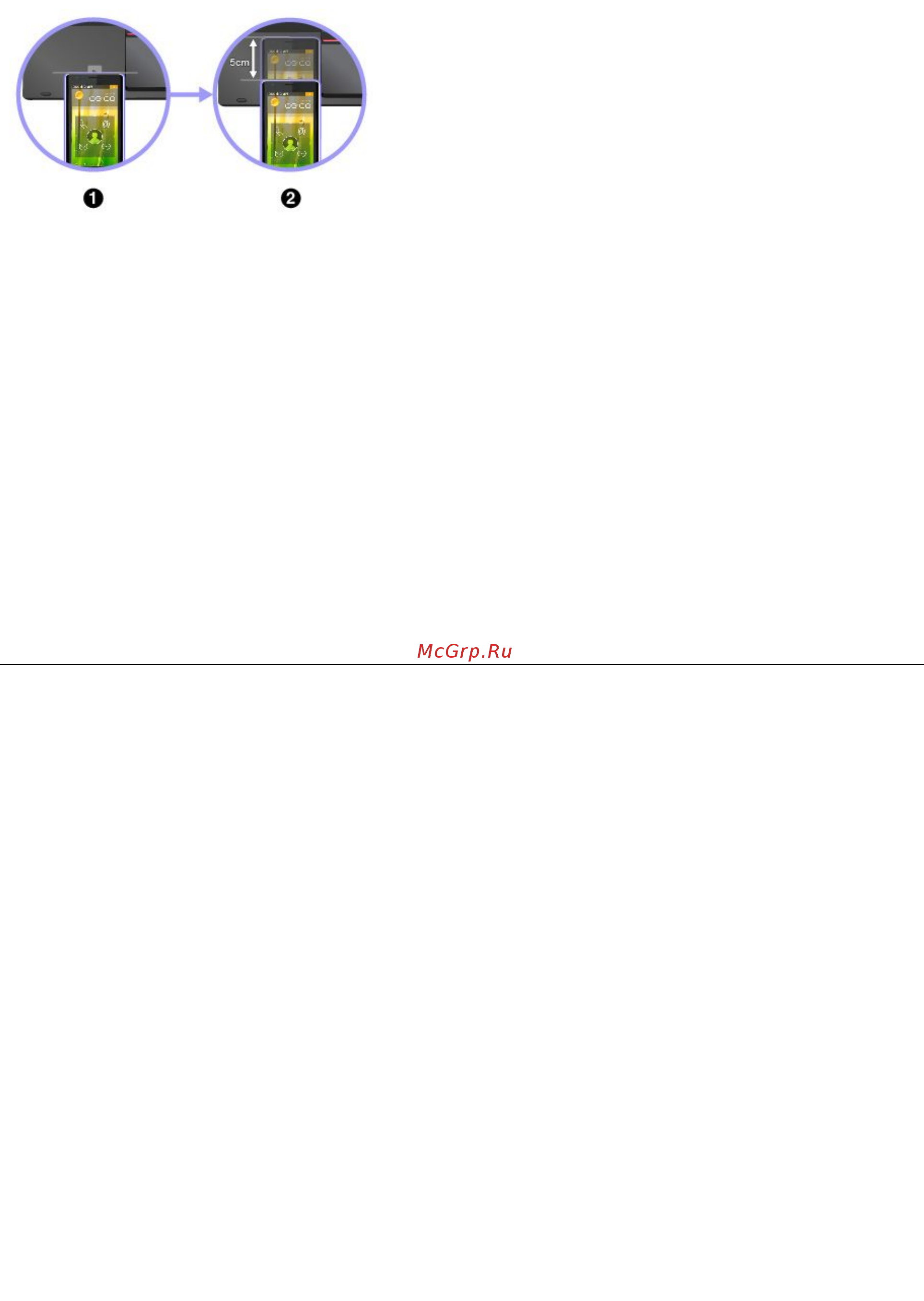

1.Расположитесмартфоннепосредственнонаднаклейкой
NFC,какпоказанонарисунке.Совместитеболеекороткий
крайсмартфонасгоризонтальнойвыноснойлиниейот
центранаклейкиNFC.
2.Медленноперемещайтесмартфонвнаправлениикэкрану
компьютеравпределах3см.Затемподержитесмартфонв
течениенесколькихсекунд,поканепоявитсясообщениео
том,чтоонобнаружен.
ВключениефункцииNFC
ПоумолчаниюфункцияNFCвключена.ЕслитехнологияNFCневключенанакомпьютере,выполните
следующиедействия,чтобыеевключить.
•ДляWindows7:
1.ОткройтепрограммуThinkPadSetup.Смотритераздел“МенюSecurity”настранице86.
2.ВыберитеSecurity➙I/OPortAccess.
3.УстановитедляпараметраNFCdeviceзначениеEnabled.
•ДляWindows10:
1.Откройтеменю«Пуск»ищелкнитеНастройка.ЕслипунктНастройкаотсутствует,щелкните
Всеприложения,чтобыотобразилсясписоквсехпрограмм,ивыберитеНастройка➙Сетьи
Интернет➙Режим«всамолете».
2.Выключитережим«Всамолете».
3.ВключитефункциюNFC.
Использованиевнешнегодисплея
Внешнийдисплейможноиспользоватьвкачествепроектораилимониторадляпоказапрезентаций
илирасширенияобластирабочегостола.Вэтомразделерассказывается,какподключитьвнешний
дисплей,выбратьрежимыотображенияиизменитьнастройкидисплея.
Компьютерподдерживаетследующееразрешениеэкрана,есливнешниймонитортакже
поддерживаеттакоеразрешение.
•До4096x2304свнешнимдисплеем,подключеннымкразъемуMiniDisplayPort.
•До4096x2160,свнешнимдисплеем,подключеннымкразъемуHDMI
Дополнительнуюинформациюовнешнемдисплеесм.вруководствах,входящихвегокомплект
поставки.
Подключениевнешнегодисплея
Можноиспользоватьпроводнойилибеспроводнойдисплей.Проводнойдисплейможноподключить
кразъемуHDMI,VGAилимини-разъемуDisplayPortспомощьюкабеля.Беспроводнойдисплей
можнодобавитьспомощьюфункцииWi-DiилиMiracast.
•Подключениепроводногодисплея
Примечание:Дляподключениявнешнегомониторатребуетсякабельвидеоинтерфейсас
ферритовымсердечником.
