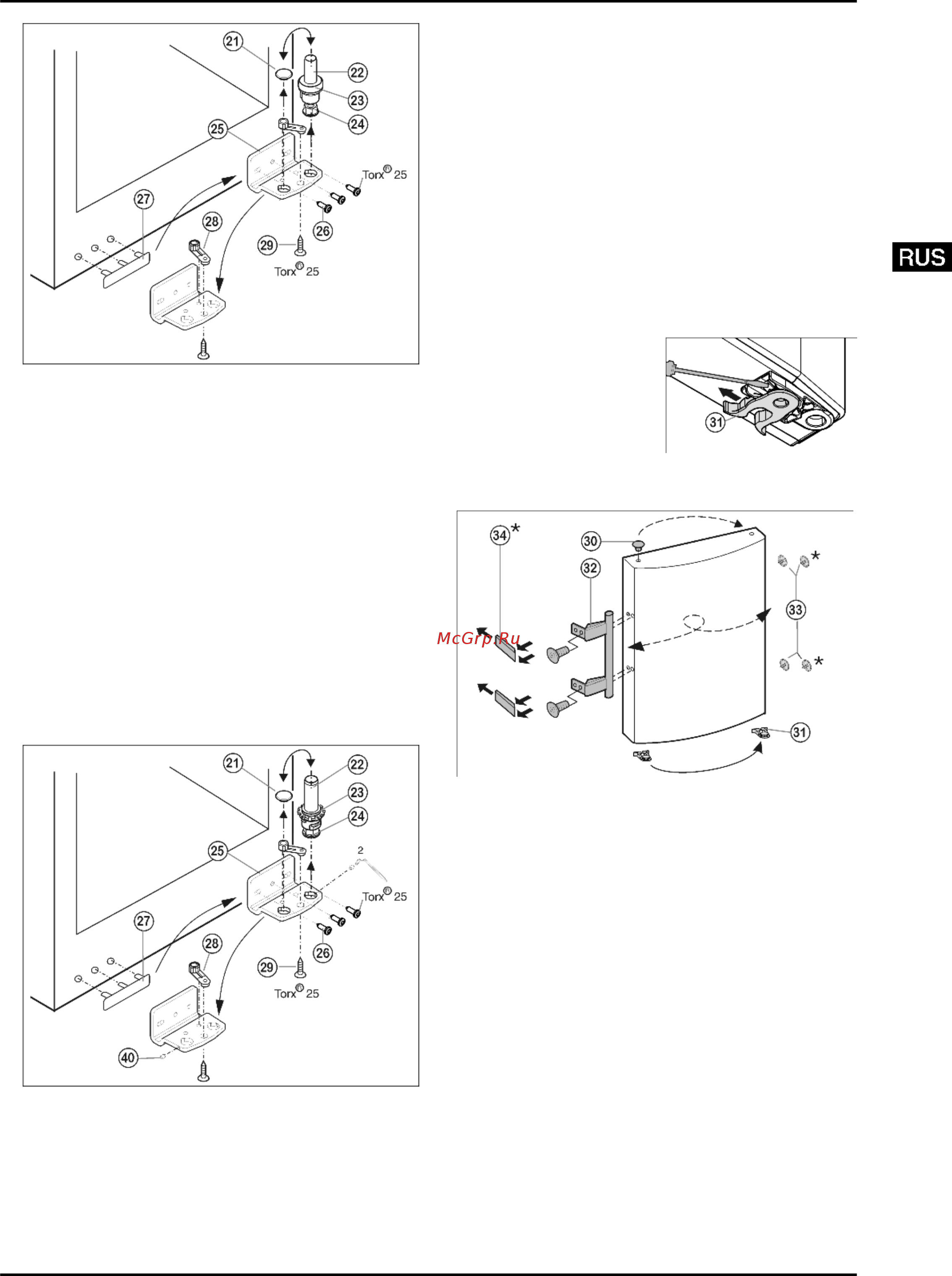

Fig. 5
u
Извлеките опорный винт
Fig. 5 (22)
в комплекте с
шайбой
Fig. 5 (23)
и регулируемой опорой
Fig. 5 (24)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 5 (21)
.
u
Открутите
Fig. 5 (26)
опорный кронштейн
Fig. 5 (25)
.
u
Открутите
Fig. 5 (29)
опорную деталь
Fig. 5 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 5 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 5 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 5 (21)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 5 (22)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.4 Перестановка опорных деталей
для устройств с регулировкой по высоте
Fig. 6
u
Отвинтите установочный винт
Fig. 6 (40)
приблизи-
тельно на один оборот прилагаемым торцевым ключом.
u
Извлеките опорный винт
Fig. 6 (22)
в комплекте с
шайбой
Fig. 6 (23)
и регулируемой опорой
Fig. 6 (24)
,
вывинчивая его вверх.
u
Снимите пробку
Fig. 6 (21)
.
u
Открутите
Fig. 6 (26)
опорный кронштейн
Fig. 6 (25)
.
u
Полностью выкрутите установочный винт
Fig. 6 (40)
и
вкрутите на противоположной стороне на нижнем
опорном кронштейне, чтобы он был заподлицо с этим
кронштейном.
u
Открутите
Fig. 6 (29)
опорную деталь
Fig. 6 (28)
и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u
Переставьте пробку
Fig. 6 (21)
в свободное отверстие.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 6 (27)
.
u
Снова прикрутите опорный кронштейн
Fig. 6 (25)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Вновь установите опорный винт
Fig. 6 (22)
в комплекте
с шайбой и регулируемой опорой.
u
Затяните установочный винт
Fig. 6 (40)
.
4.3.5 Перестановка ручки
u
переставить
пружинный зажим
Fig. 7 (31)
: Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 7
Fig. 8
u
Извлеките пробку
Fig. 8 (33)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 8 (32)
, пробку
Fig. 8 (33)
и
прижимные пластины*
Fig. 8 (34)
.
u
При установке прижимных пластин на противопо-
ложной стороне следите за правильной фиксацией.*
4.3.6 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 6 (22)
.
u
Закройте дверцу.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx® 25)
Fig. 4 (13)
. При необ-
ходимости проделайте отверстия или используйте
аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
