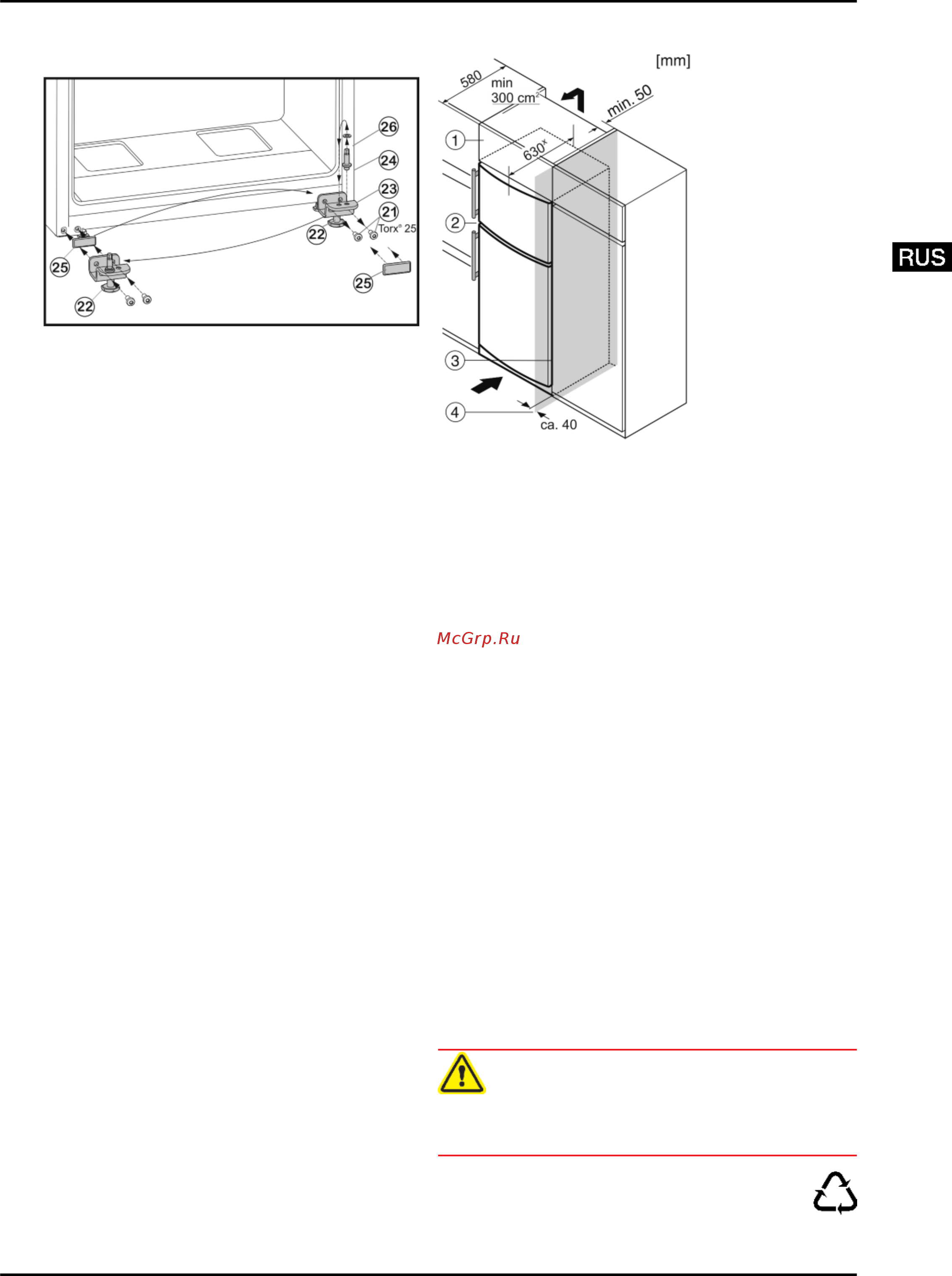

4.3.4 Перестановка нижних опорных
деталей
Fig. 6
u
Открутите крепежные винты
Fig. 6 (21)
.
u
Снимите нижний опорный кронштейн
Fig. 6 (23)
вместе
с опорным пальцем
Fig. 6 (24)
,шайбой
Fig. 6 (26)
и регу-
лируемой опорой
Fig. 6 (22)
.
u
Открутите опорный палец
Fig. 6 (24)
вместе с шайбой
Fig. 6 (26)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Аккуратно снимите защитную пластину
Fig. 6 (25)
и
переставьте ее на противоположную сторону.
u
Прикрутите нижний опорный кронштейн
Fig. 6 (23)
вместе с опорным пальцем
Fig. 6 (24)
, шайбой
Fig. 6 (26)
и регулируемой опорой
Fig. 6 (22)
с новой стороны
шарнира (с моментом 4 Нм), при необходимости
используйте аккумуляторный шуруповерт.
4.3.5 Монтаж нижней двери
u
Установите нижнюю дверцу сверху на опорный палец
Fig. 6 (24)
.
u
Закройте дверцу.
u
Вставьте средний опорный кронштейн
Fig. 5 (13)
с пово-
ротом на 180° в нижнюю дверцу и прикрутите с
помощью крепежных винтов
Fig. 5 (11)
(2 шт. Torx® 25)
на новую сторону шарнира (с моментом 4 Нм).
u
Снова установите пластиковую шайбу
Fig. 5 (10)
.
4.3.6 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный крон-
штейн
Fig. 5 (13)
.
u
Установите верхний опорный кронштейн
Fig. 4 (3)
на
новой стороне шарнира и защелкните в дверце.
u
Привинтите верхний опорный кронштейн (с моментом
4 Нм)(2 шт. Torx® 25)
Fig. 4 (4)
. При необходимости
проделайте отверстия или используйте аккумуля-
торную отвертку.
u
Наденьте и защелкните крышку
Fig. 4 (1)
на противопо-
ложной стороне снаружи.
u
Также наденьте сверху и защелкните крышку
Fig. 4 (2)
на противоположной стороне.
u
Выверните регулируемую опору
Fig. 6 (22)
на нижнем
опорном кронштейне
Fig. 6 (23)
до ее соприкосновения
с полом.
4.4 Установка в кухонную стенку
Fig. 7
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство (4) Стенка
x
В устройствах, в комплект поставки которых входят
пристенные распорки, величина увеличивается на 35 мм
(см. 4.2) .
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 7 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 7 (1)
.
При комбинировании с кухонными шкафами (глубина
макс. 580 мм) устройство можно установить непосред-
ственно рядом с кухонным шкафом
Fig. 7 (3)
. Устройство
выступает сбоку на 34 мм
x
и по центру на 50 мм
x
относи-
тельно передней стенки кухонного шкафа.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 7 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
4.5 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u
Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
-
Гофрированный картон / картон
-
Детали из вспененного полистирола
Ввод в работу
7
