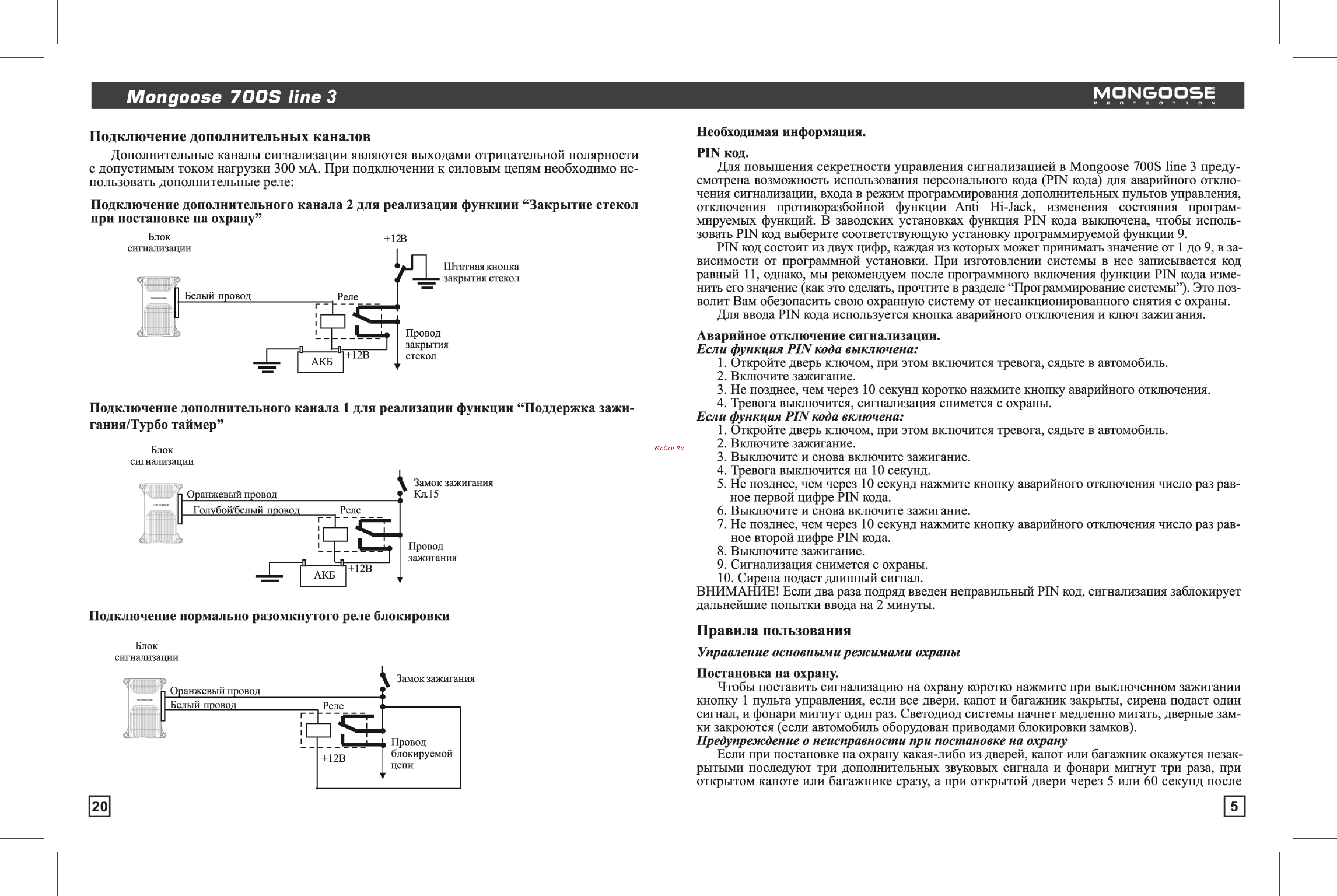

MONGOOSE Mongoose 700S line 3 Подключение дополнительных каналов Необходимая информация Дополнительные каналы сигнализации являются выходами отрицательной полярности с допустимым током нагрузки 300 мА При подключении к силовым цепям необходимо ис пользовать дополнительные реле PIN код Для повышения секретности управления сигнализацией в Mongoose 700S line 3 преду смотрена возможность использования персонального кода PIN кода для аварийного отклю чения сигнализации входа в режим программирования дополнительных пультов управления отключения противоразбойной функции Anti Hi Jack изменения состояния програм мируемых функций В заводских установках функция PIN кода выключена чтобы исполь зовать PIN код выберите соответствующую установку программируемой функции 9 PIN код состоит из двух цифр каждая из которых может принимать значение от 1 до 9 в за висимости от программной установки При изготовлении системы в нее записывается код равный 11 однако мы рекомендуем после программного включения функции PIN кода изме нить его значение как это сделать прочтите в разделе Программирование системы Это поз волит Вам обезопасить свою охранную систему от несанкционированного снятия с охраны Для ввода PIN кода используется кнопка аварийного отключения и ключ зажигания Подключение дополнительного канала 2 для реализации функции Закрытие стекол при постановке на охрану Подключение дополнительного канала 1 для реализации функции Поддержка зажигания Турбо таймер Блок сигнализации Замок зажигания f Кл15 Оранжевый провод Голубо белый провод Реле Провод зажигания АКБ 12В Аварийное отключение сигнализации Если функция PIN кода выключена 1 Откройте дверь ключом при этом включится тревога сядьте в автомобиль 2 Включите зажигание 3 Не позднее чем через 10 секунд коротко нажмите кнопку аварийного отключения 4 Тревога выключится сигнализация снимется с охраны Если функция PIN кода включена 1 Откройте дверь ключом при этом включится тревога сядьте в автомобиль 2 Включите зажигание 3 Выключите и снова включите зажигание 4 Тревога выключится на 10 секунд 5 Не позднее чем через 10 секунд нажмите кнопку аварийного отключения число раз рав ное первой цифре PIN кода 6 Выключите и снова включите зажигание 7 Не позднее чем через 10 секунд нажмите кнопку аварийного отключения число раз рав ное второй цифре PIN кода 8 Выключите зажигание 9 Сигнализация снимется с охраны 10 Сирена подаст длинный сигнал ВНИМАНИЕ Если два раза подряд введен неправильный PIN код сигнализация заблокирует дальнейшие попытки ввода на 2 минуты Подключение нормально разомкнутого реле блокировки Правила пользования Блок Управление основными режимами охраны Постановка на охрану Чтобы поставить сигнализацию на охрану коротко нажмите при выключенном зажигании кнопку 1 пульта управления если все двери капот и багажник закрыты сирена подаст один сигнал и фонари мигнут один раз Светодиод системы начнет медленно мигать дверные зам ки закроются если автомобиль оборудован приводами блокировки замков Предупреждение о неисправности при постановке на охрану Если при постановке на охрану какая либо из дверей капот или багажник окажутся незак рытыми последуют три дополнительных звуковых сигнала и фонари мигнут три раза при открытом капоте или багажнике сразу а при открытой двери через 5 или 60 секунд после 20 5
