Нева 4513 m [12/33] Руководство для технического персонала

Руководство для технического персонала

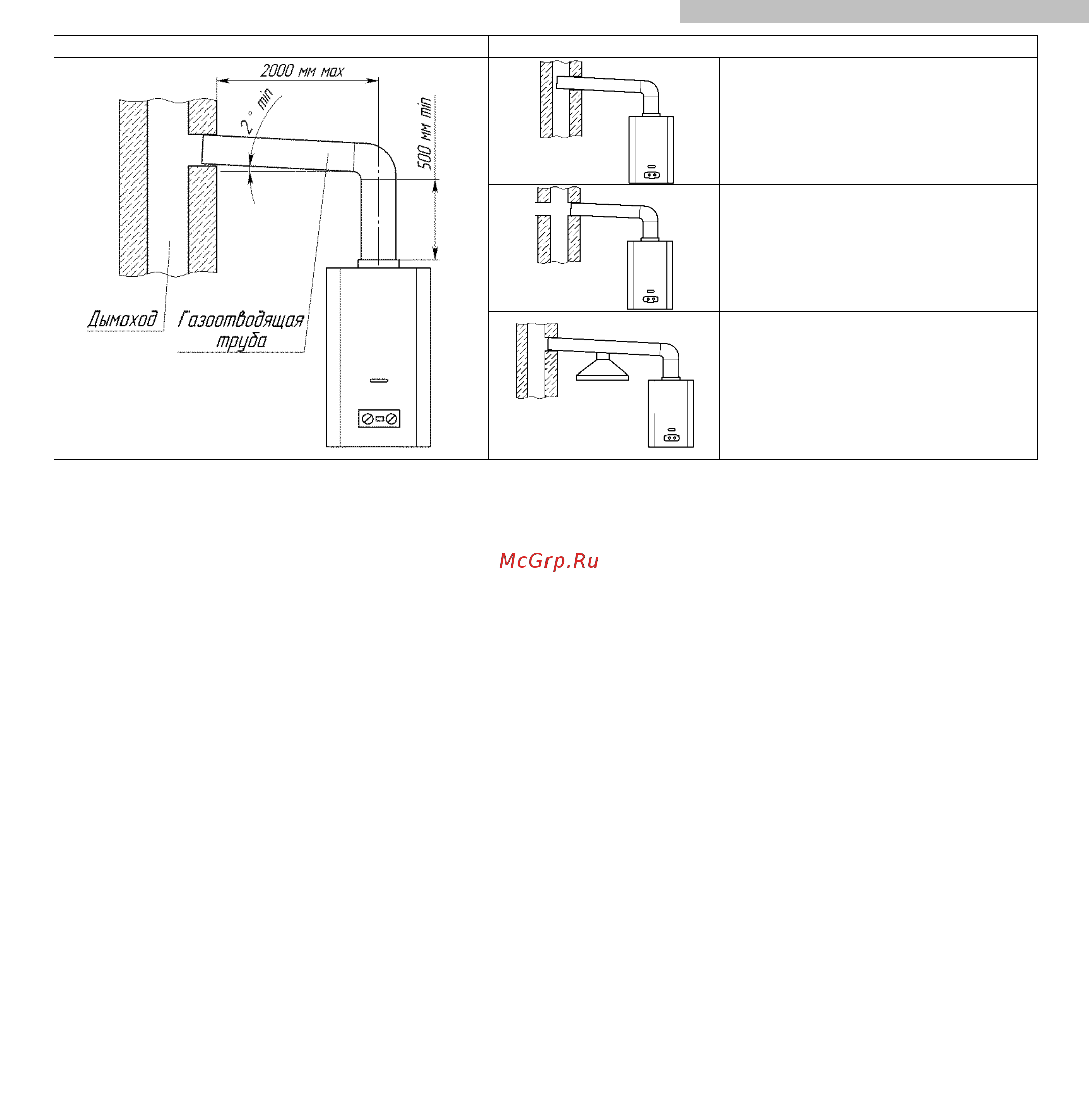

Рисунок 7. Подключение аппарата к дымоходу

7.7. Проверка аппарата

7.7.1. После установки аппарата и проверки на герметичность должна быть проверена работа горелки (п. 4.1.2), работа

автоматики безопасности (п.8.2.6) и температура нагрева воды. Включение и выключение аппарата, регулировку температуры

воды выполнять в соответствии с разделом 3. Проверку работоспособности термореле (датчика тяги) производить в

соответствии с п. 9.3.5.

Примечание. После хранения аппарата в помещении с отрицательной температурой его первый запуск производить

не ранее, чем через 2 ч после переноса его в тёплое помещение.

7.7.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат, для

чего необходимо:

а) закрыть газовый кран на входе в аппарат;

б) вывернуть винт из штуцера 21 (рис. 8 и подключить к штуцеру дифманометр;

в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

г) включить аппарат и установить режим максимальной тепловой мощности;

д) определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в разделе

«Свидетельство о приемке».

После проведения замеров следует:

а) выключить аппарат и закрыть газовый кран на входе в аппарат;

б) отключить дифманометр и завернуть до упора винт в штуцере;

в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

7.8. Переналадка аппарата на другой вид и давление газа

7.8.1. Переналадка аппарата на другой вид или давление газа должна осуществляться специализированной

сервисной организацией. Для переналадки необходимо использовать только фирменный комплект деталей.

7.8.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла горелки на сопла с

диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа, на котором будет работать аппарат.

Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.

7.8.3. После переналадки необходимо проверить герметичность соединений (см. п. 7.4.6).

7.8.4. Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 14 настоящего

руководства (с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.

Правильно

Неправильно

Конец газоотводящей трубы

слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне

подсоединения газоотводящей

трубы имеется отверстие (в том

числе и с подключенным к нему

другим устройством).

Два устройства имеют одно

подсоединение к дымоходу.
