Руководство пользователя EXPERT TIG 300 . ООО «Редбо». 140060, Г. Люберцы, Октябрьский

проспект д. 112, корп. 1. Телефон +8 495 972-94-59

WWW.REDBO.SU

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ

Рисунок 1. Расположение основных элементов на лицевой и тыльной сторонах

сварочного аппарата EXPERT TIG 300 (INTEC TIG 300)

1. Регулятор «форсирование дуги» (функция «ARC FORCE»)

2. Регулятор времени затухания дуги

3. Многофункциональный индикатор тока, напряжения

4. Регулятор «форсирование дуги» (функция «ARC FORCE»)

5. Регулятор времени продувки газом

6. Вентиляторы системы охлаждения

7. Трехфазный сетевой выключатель

8. Трехфазный сетевой кабель

9. Переключатель типа сварки TIG/MMA

10. Коннектор сварочного кабеля отрицательной полярности

11. Разъем подключения TIG горелки

12. Разъем подключения кабеля управления для TIG горелки

13. Коннектор сварочного кабеля положительной полярности

14. Место крепления кабеля заземления

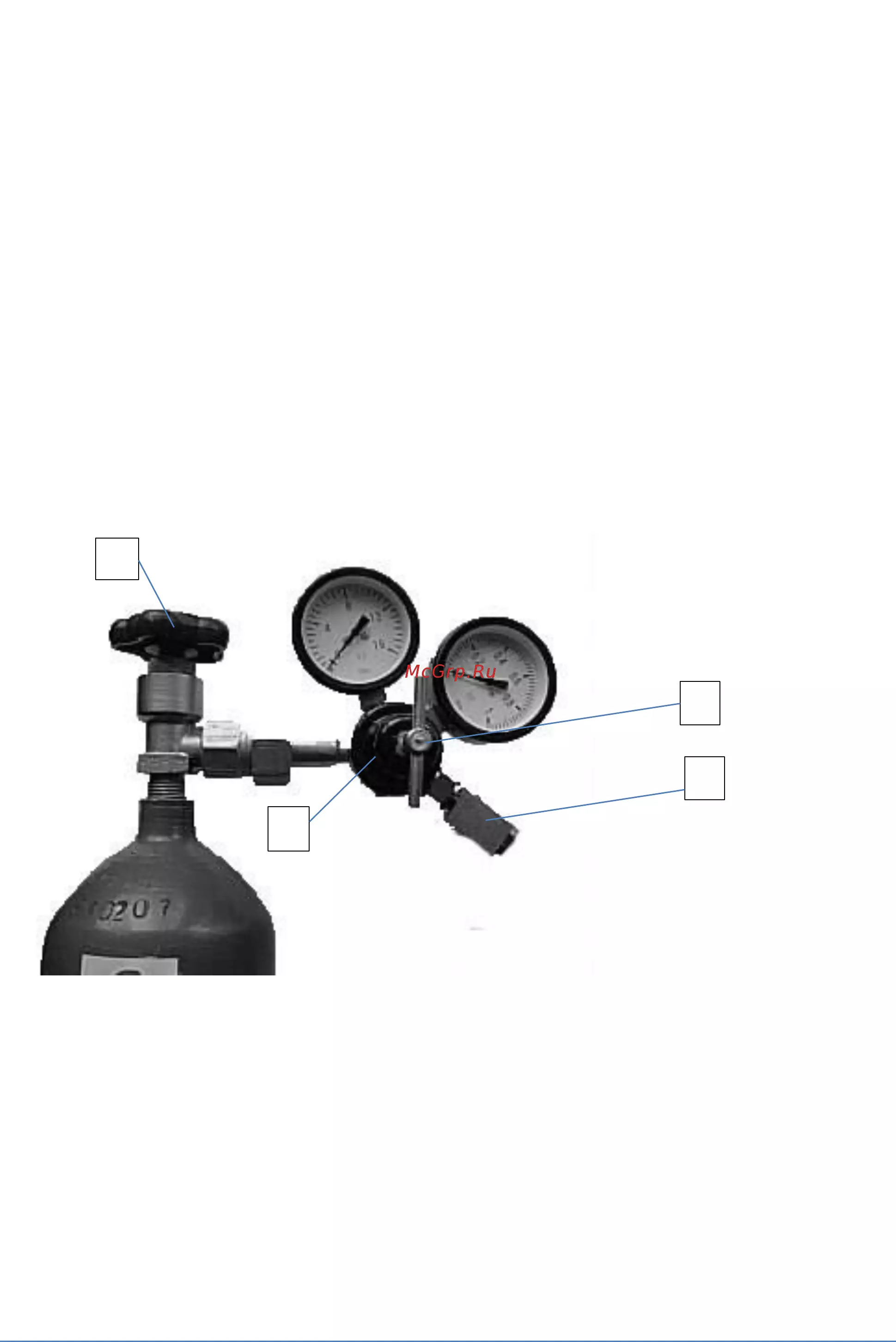

15. Коннектор подключения подающего шланга с газом.

16. Передняя воздухозаборная решетка
