ПОДКЛЮЧЕНИЯ КАБЕЛЕЙ

ВНИМАНИЕ! Если Вы используете удлинитель, площадь его поперечного сечения должна быть не

меньше размера кабеля подачи напряжения (4 х 4.0 мм2). Максимальная длина кабеля

удлинителя составляет 50м.

ЗАЗЕМЛЕНИЕ

Заземляющий кабель подключаете к аппарату согласно Рисунок 3.1. Присоедините клемму к

металлическому сварочному столу, чтобы создать замкнутую и свободную от помех цепь,

необходимую для сварки.

ЗАЩИТНЫЙ ГАЗ

Защитный газ, используемый для сварки стали, это углекислый газ, или смесь аргона и

углекислого газа, который заменяет воздух в районе дуги. Толщина свариваемого листа и

мощности сварки определяет уровень расхода защитного газа. Аппарат поставляется со шлангом

защитного газа длиной до 3.0 м.

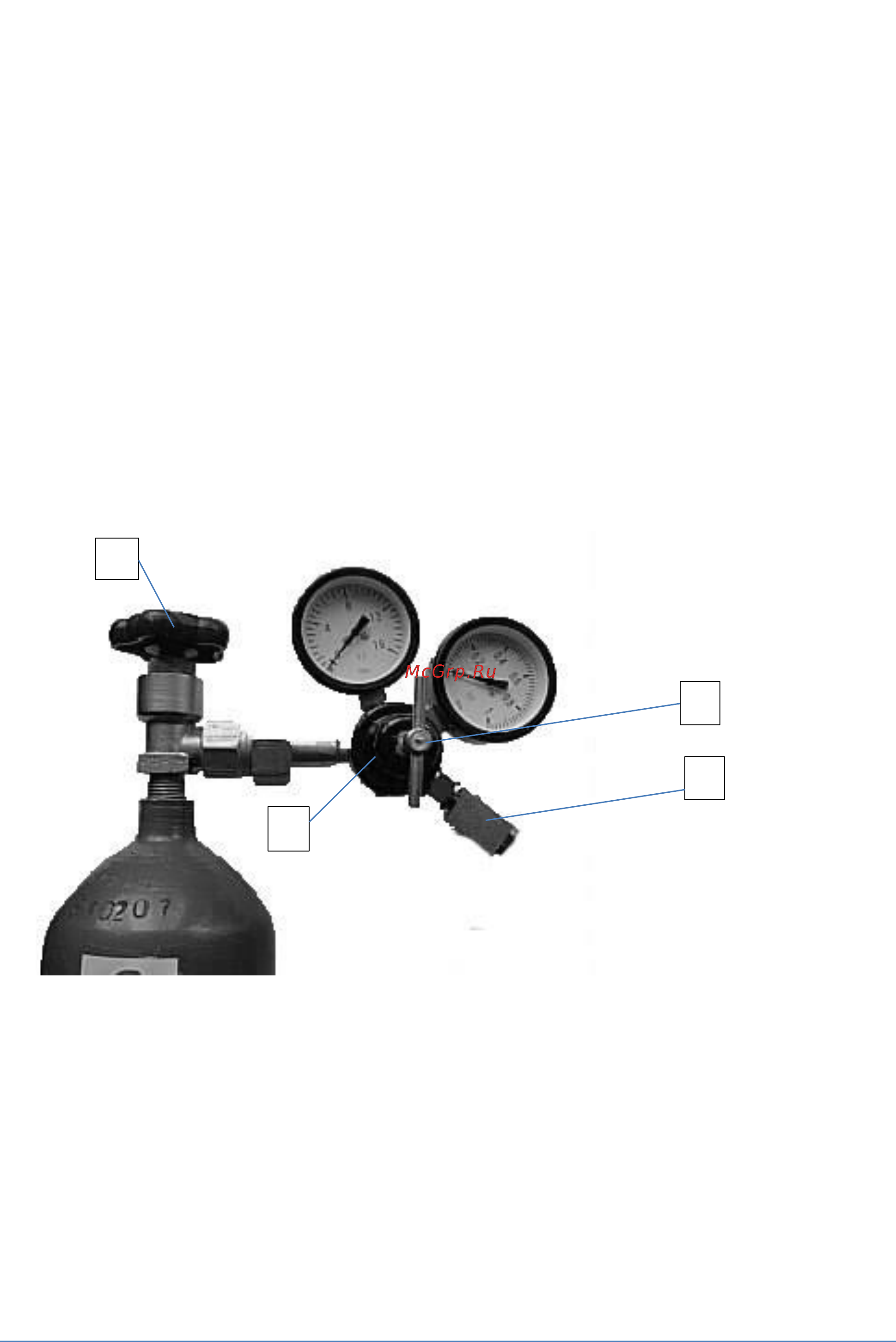

Рисунок 2 Подключение газового шланга к типичному регулятору расхода

1. Подключите разъем шланга подачи защитного газа к коннектору сварочного аппарата

2. Подключите второй конец коннектора шланга (3) к регулятору расхода газа(1).

3. Закрепите коннектор при помощи резьбового соединения, или обожмите стальным

хомутом

4. Подстройте уровень подачи винтом регулятора подачи. Подходящий уровень подачи

защитного газа 8-30 л/мин

5. Закройте кран (4) после окончания работ и выключения сварочного аппарата.

ВНИМАНИЕ! Используйте защитный газ, который подходит для материала сварки. Прочно

закрепите газовый баллон в вертикальном положении перед установкой газового редуктора.
