ООО «Редбо». 140060, Московская область, Люберецкий р-н., город Люберцы, Октябрьский
проспект д. 112, корп. 1. Телефон +8 495 972-94-59
6
песка и пыли во время эксплуатации и хранения. Рекомендуемый диапазон рабочих температур -
20 ° С-+40 ° С. Располагайте аппарат так, чтобы он не вступал в контакт с горячими поверхностями,
искрами и брызгами. Убедитесь, что воздушный поток в аппарате ничем не затруднён.

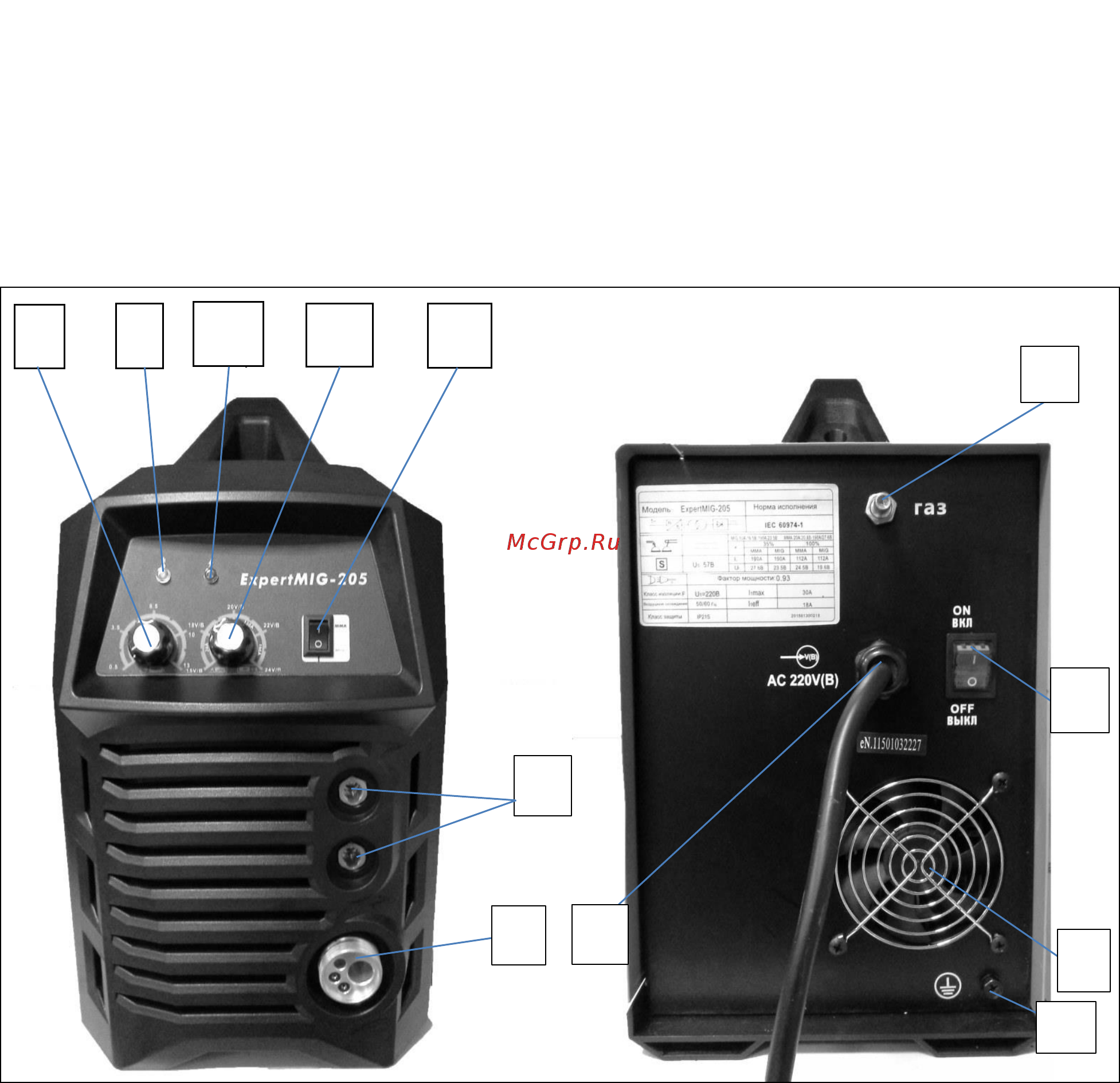

3.2 ОБЩИЙ ВИД И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ АППАРАТА
Рисунок 3.1 Общий вид
1. Разъем для подключения сварочной горелки (MIG/MAG)
2. Кабель заземления
3. Главный выключатель
4. Кабель подачи напряжения
5. Коннектор шланга защитного газа
6. Коннекторы сварочных кабелей
7. Вентилятор системы охлаждения
8. Регулятор скорости подачи проволоки
9. Индикатор защиты от перегрева
10. Индикатор сетевого напряжения
11. Регулятор сварочного тока
12. Переключатель типа сварки (MIG/MMA)
1
6
4
3
7
2
5
8
9
10
11
12
