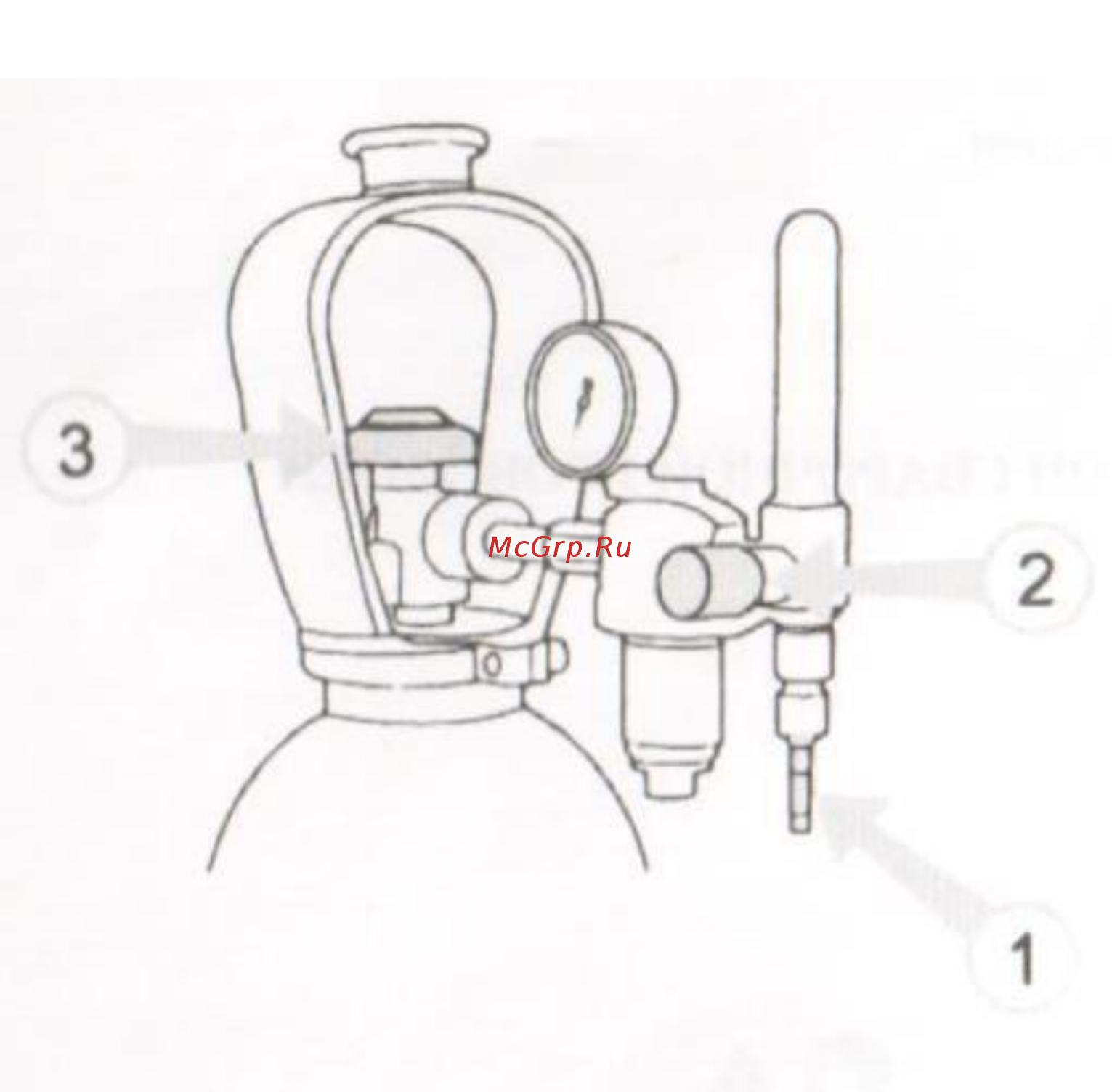

Рисунок 3.2 Подключение газового шланга к типичному регулятору расхода

1. Подключите шланг к регулятору расхода газового баллона и закрепите коннектор

2. Подстройте уровень подачи винтом регулятора подачи. Подходящий уровень подачи

защитного газа 8-15 л/мин

3. Закройте после использования клапан баллона.

ВНИМАНИЕ! Используйте защитный газ, который подходит для материала сварки. Аккуратно

закрепите газовый баллон в вертикальном положении перед установкой контролирующего

клапана.

3.4. МЕХАНИЗМ ПОДАЧИ ПРОВОЛОКИ

Аппарат поставляется вместе со сварочной горелкой, подключенной к полюсу + , что делает его

пригодным для сварки с использованием сплошной стальной проволоки без проведения

настроек.

3.4.1ИЗМЕНЕНИЕ КАНАВКИ ПОДАЮЩЕГО РОЛИКА

Канавки подающего ролика устанавливается на заводе для механизмов подачи проволоки

диаметром 0,8-1,0 мм. Канавка подающего ролика должна быть изменена, если вы используете

сварочную проволоку толщиной 0.6 мм.
