Racio R300 [5/17] Установка и снятие аккумулятора

3. Использование принадлежностей

Установка и снятие аккумулятора

1.-Для установки аккумулятора на радиостанцию необходимо совместить пазы на

корпусе аккумулятора с направляющими на корпусе радиостанции. Сдвинуть

аккумулятор вверх до щелчка фиксатора аккумулятора, находящегося в верхней части

корпуса.

2.-Для снятия аккумулятора нажмите на защёлку фиксатора, потяните аккумулятор

вниз, затем полностью снимите аккумулятор.

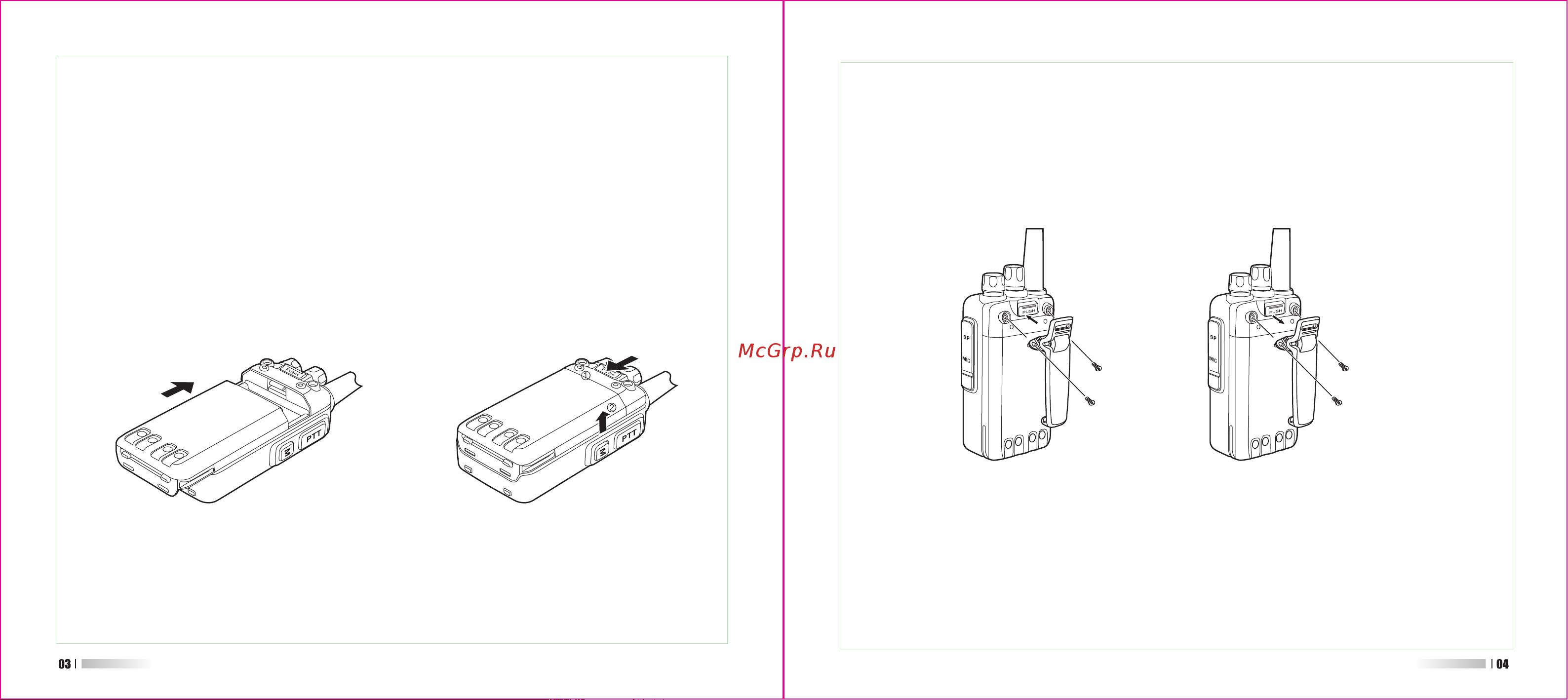

(Рис. 1) (Рис. 2) (Рис. 3) (Рис. 4)

Установка клипсы

Клипса прикручивается к радиостанции двумя винтами М2,5х5 (входят в комплект)

(Рис. 3 и 4).
