Русский
14
по эксплуатации модуля CI или к поставщику контента.
Телевизор
Модуль CI
■ USB HDD-устройство (для записи)
●
Используйте порт USB 1 для подключения USB
HDD-устройства.
●
Для получения подробной информации
обратитесь к [eHELP] (Запись).
■ VIERA Link
●
Используйте HDMI1 - 3 для подключения VIERA Link.
●
Для получения подробной информации обратитесь
к [eHELP] (Функции > VIERA Link “HDAVI Control™”)

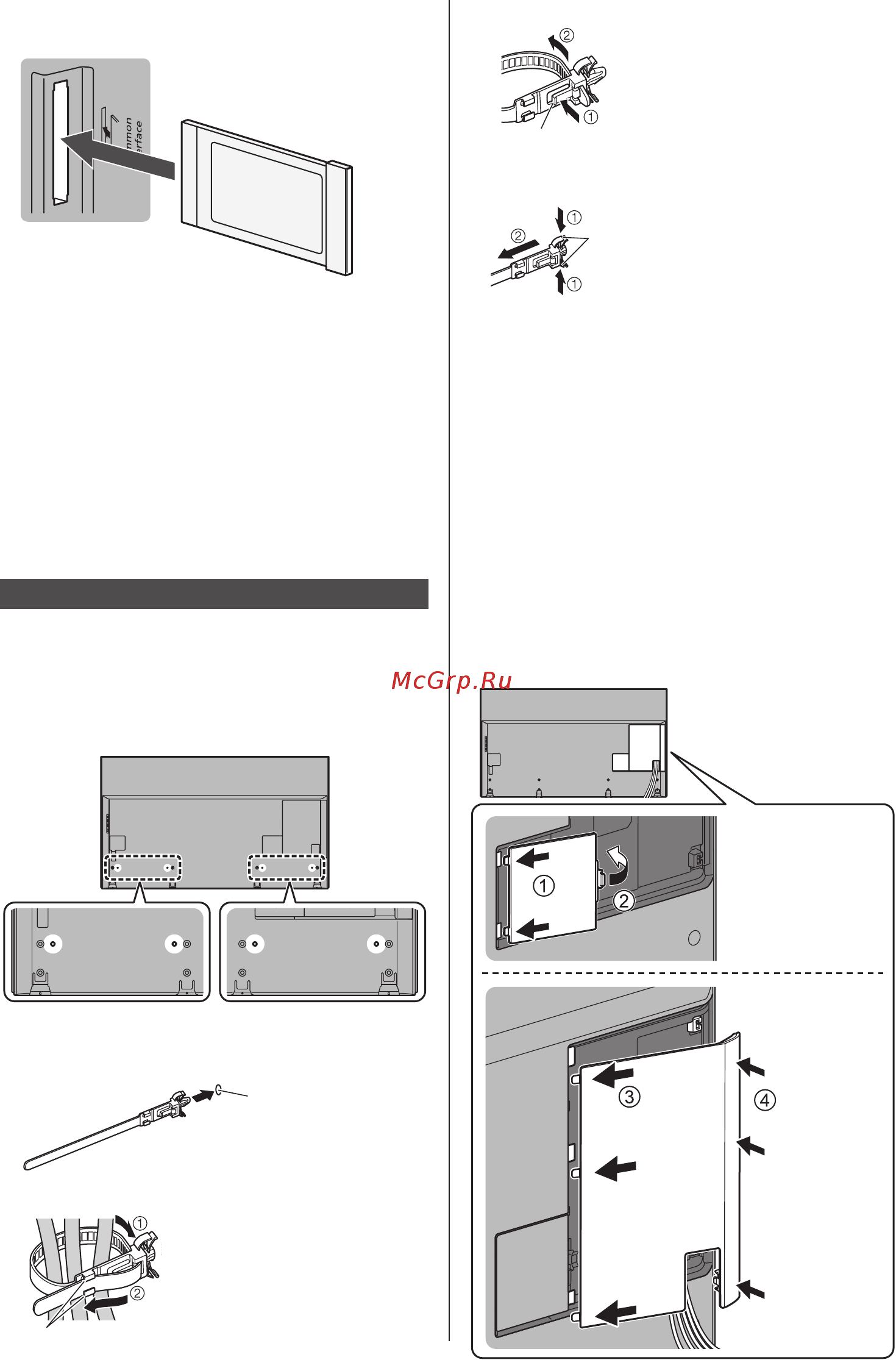

Схема соединений
Зафиксируйте кабели с помощью кабельной стяжки,
а затем установите кабельную крышку / крышку
разъема на телевизор.
■ Фиксация кабелей с помощью кабельной
стяжки.
Прикрепите хомут для кабелей
Вставьте хомут для кабелей в отверстие
Отверстие
Закрепите кабели
Крючки
Проденьте конец в крючки
Чтобы ослабить:
Выступ
Нажмите на выступ
Чтобы снять с телевизора:
Нажмите защелки с обеих сторон
Защелки
●
Зафиксируйте кабели соответствующим образом.
●
При использовании дополнительных принадлежностей
следуйте указаниям руководств по установке
дополнительных принадлежностей, чтобы закрепить кабели.
■
Установка кабельной крышки / крышки разъема
●
Не прикладывайте нагрузку к кабельной крышке /
крышке разъема.
●
Будьте внимательны, чтобы не зажать кабели между
телевизором и кабельной крышкой / крышкой разъема.
●
При использовании USB-порта 2 или USB-порта 3
установка кабельной крышки невозможна. Сохраните
снятую крышку для использования в будущем.
●
При использовании разъемов AV, ETHERNET или DIGITAL
AUDIO установка крышки разъемов невозможна. Сохраните
снятую крышку разъема для использования в будущем.
