14
X:\print\Pioneer\ODM\127075007029(B6_Horizon)\030Chapter_RU.fm
MVH-29BT
127075007029(B6_Horizon)
Ru
ПРЕДУПРЕЖДЕНИЕ
• Используйте динамики
мощностью более 50 Вт (выходное
напряжение) и сопротивлением 4-
8 Ω (значение сопротивления). Не
используйте для данного
устройства динамики с
сопротивлением 1-3 Ω.
• Черный кабель заземлен. При
установке данного устройства или
усилителя (продается отдельно)
сначала подключите провод
заземления. Убедитесь, что провод
заземления правильно подключен
к металлическим частям кузова
автомобиля. Провод заземления
усилителя и данного устройства
или другого оборудования должен
быть подключен к автомобилю
отдельно с помощью других
винтов. В случае ослабления или
выпадения винта провода
заземления это может привести к
пожару, образованию дыма или
неисправности.
Важно
• При установке данного устройства
в автомобиле, когда ключ
зажигания не находится в
положении ACC (аксессуар),
отсутствие подключения красного
кабеля к терминалу, который
фиксирует положение ключа
зажигания, может привести к
разрядке аккумулятора.
• Использование данного
устройства в условиях, отличных
от указанных, может привести к
пожару или неисправности.

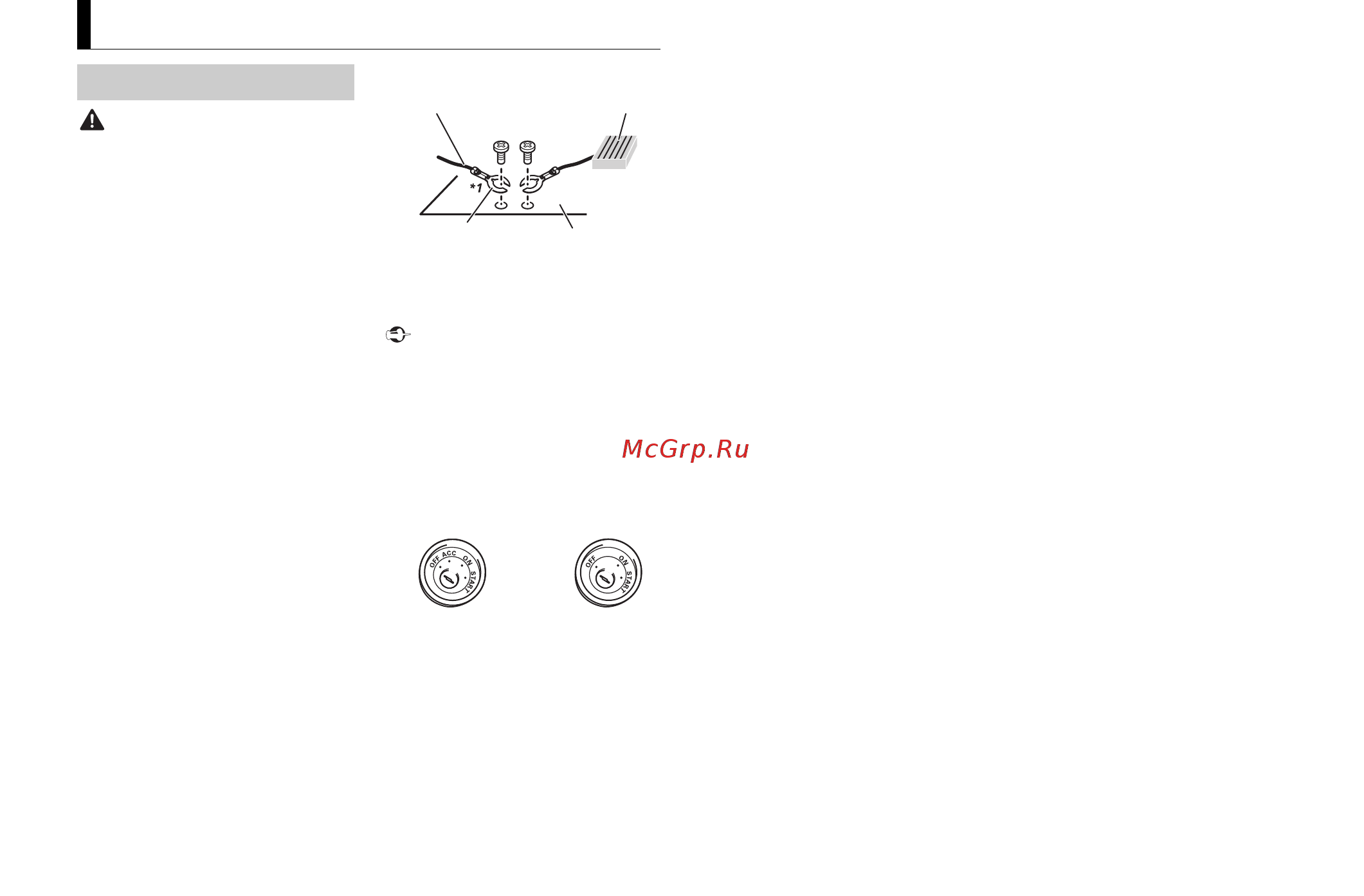

Подключения/Установка
Подключения
Провод
заземления
УСИЛИТЕЛЬ
Другие
устройства
Металлическ
ие детали
*1 Не прилагается к данному
В положении
ACC
Вне положения
ACC
–Автомобили с аккумуляторной
батареей 12 В и отрицательным
заземлением.
–Если используется 4-канальный
вывод на динамики, используйте
динамики мощностью более 50
Вт (максимальное выходное
напряжение) и сопротивлением
от 4-8 Ω (значение
сопротивления). Не используйте
для данного устройства
динамики с сопротивлением 1-3
Ω.
–Если звук выводится на задний
динамик сабвуфером с
сопротивлением 2 Ω,
используйте динамики
мощностью более 70 Вт
(максимальное выходное
напряжение). * Для выбора
способа подключения см.
сведения о подключении.
• Во избежание короткого
замыкания, перегрева или
неисправности соблюдайте
следующие указания.
–Перед установкой отключите
отрицательную клемму батареи.
–Закрепите провода с помощью
зажимов для кабелей или
клейкой ленты. Оберните
клейкую ленту вокруг проводов,
которые касаются металлических
частей, для защиты проводов.
–Уберите все кабели подальше от
движущихся частей, таких как
рычаг переключения передач и
направляющие сидений.
– Уберите кабели подальше от мест
с повышенной температурой,
например печки.
– Не подключайте желтый кабель к
батареи путем просовывания его
через отверстие в двигательный
отсек.
– Заклейте неподключенные
разъемы кабеля изолентой.
– Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля
питания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.
– Используйте плавкий
предохранитель
соответствующего номинала.
– Не замыкайте отрицательный
кабель динамиков
непосредственно на землю.
– Не связывайте вместе
отрицательные кабели
нескольких динамиков.
• Когда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.
127075007029_artwork.book Page 14 Tuesday, May 24, 2016 7:48 PM
