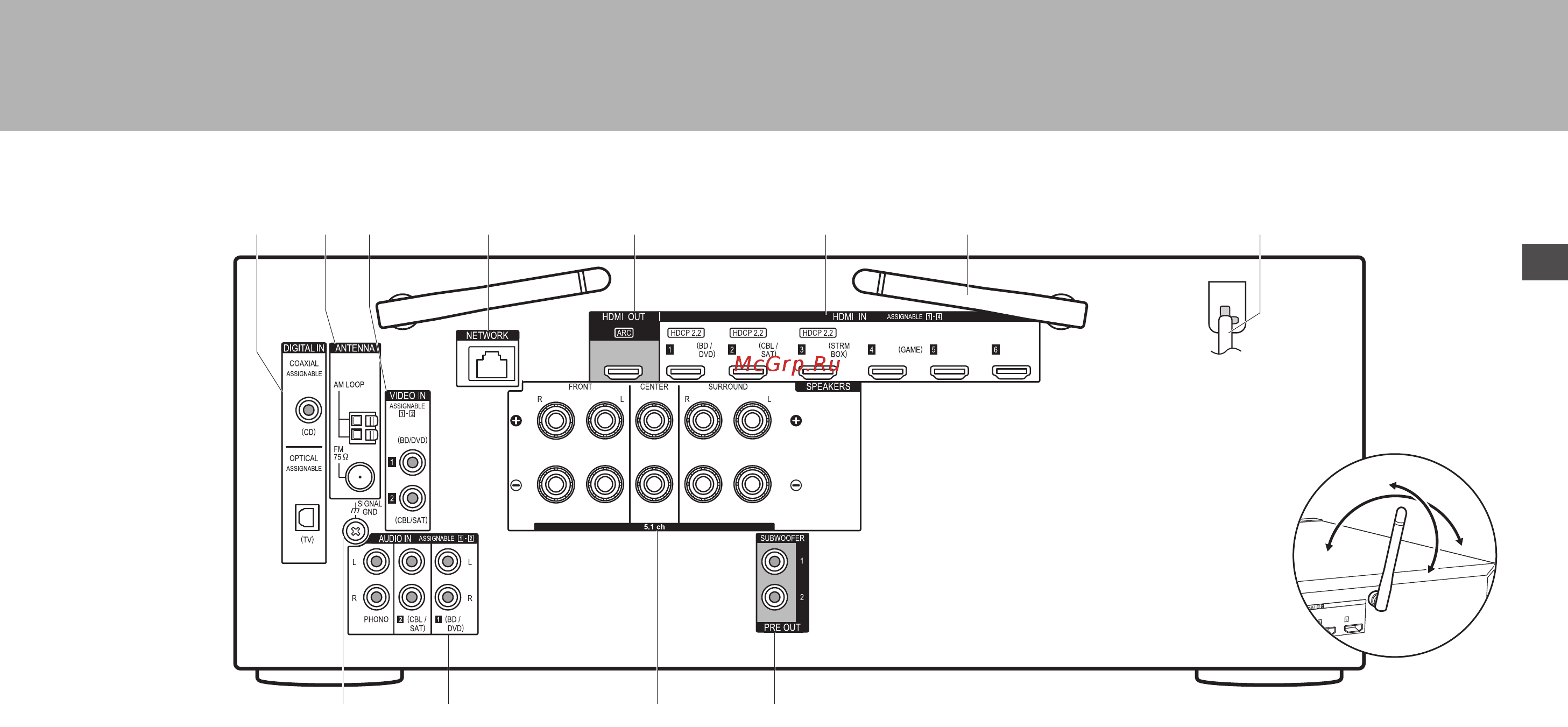

Pannello posteriore
1. Jack DIGITAL IN OPTICAL/COAXIAL: Ricezione di
segnali audio digitali provenienti da un televisore o da un
componente AV con un cavo digitale ottico o un cavo
digitale coassiale.
2. Terminale ANTENNA AM LOOP/FM 75Ω: Consente di
connettere le antenne in dotazione.
3. Jack VIDEO IN: Ricezione di segnali video provenienti
da un componente AV con un cavo video analogico.
4. Porta NETWORK: Permette il collegamento alla rete con
un cavo Ethernet.
5. Jack HDMI OUT: Trasmissione di segnali video e segnali
audio tramite un cavo HDMI collegato a un televisore.
6. Jack HDMI IN: Trasmissione di segnali video e segnali
audio tramite un cavo HDMI collegato a un componente
AV.
7. Antenna wireless: Utilizzata per il collegamento Wi-Fi o
durante l’uso di un dispositivo abilitato BLUETOOTH.
Regolare i rispettivi angoli in base allo stato della
connessione.
8. Cavo di alimentazione
9. Terminale SIGNAL GND: Il cavo di terra del giradischi è
collegato.
10.
Jack AUDIO IN: Ingresso segnale AV component audio
con un cavo audio analogico.
11.
Terminali SPEAKERS: Collegare i diffusori con i cavi di
potenza. (I modelli Nord Americani sono compatibili con i
connettori a banana.)
12.
Jack SUBWOOFER PRE OUT: Collegamento di un
subwoofer attivo tramite un cavo per subwoofer. È
possibile collegare fino a due subwoofer attivi. Lo stesso
segnale viene emesso da ciascuno dei terminali
SUBWOOFER PRE OUT.
8
109 11
7
1
23 4 65
12
180°
90°
7
