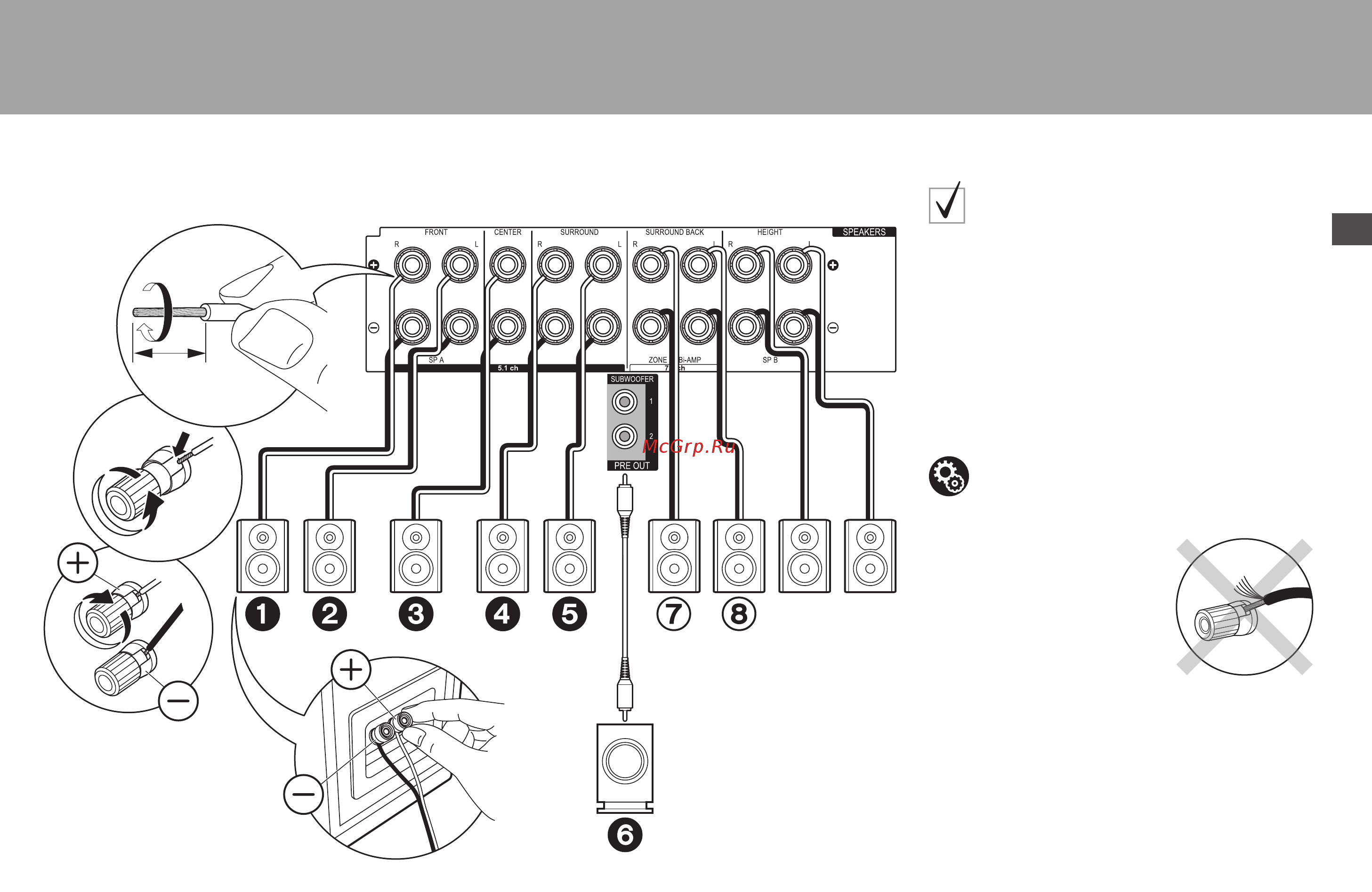

Passaggio 2: Collegamento dei diffusori
2
1
1/2˝
(12 mm)
Speaker B
1 Cavo di potenza, 2 Cavo subwoofer
in caso di:
Da pagina 3 a 4
Collegare 123456 per un sistema a 5.1 canali. Con
un sistema a 7.1 canali (con diffusori posteriori surround),
collegare anche 7 e 8. È possibile collegare fino a due
subwoofer attivi. Lo stesso segnale viene emesso da
ciascuno dei terminali SUBWOOFER. Con questa
connessione, è possibile collegare un ulteriore set di
diffusori anteriori da utilizzare come sistema di diffusori B.
Commutazione dei diffusori A/B con AV Adjust (
P25). Si
noti che il suono non viene emesso dal diffusore surround
posteriore quando è selezionato A+B.
Nell'effettuare il collegamento, accertarsi che i conduttori spellati
dei cavi dei diffusori non fuoriescano dai terminali dei diffusori. Se
i conduttori spellati dei cavi dei diffusori toccano il pannello
posteriore o i conduttori + e – si toccano tra loro, il circuito di
protezione si attiva.
Setup
0 Le impostazioni per la configurazione di diffusori
collegati devono essere effettuate in "1. Full Auto
MCACC" (
P19) in Initial Setup.
