Pioneer vsx-s510-s серебристый [11/68] Подключение оборудования
![Pioneer VSX-S310-K [11/68] Подключение оборудования](/views2/1096116/page11/bgb.png)
2
2
11
Глава
59
7
4
Подключение оборудования

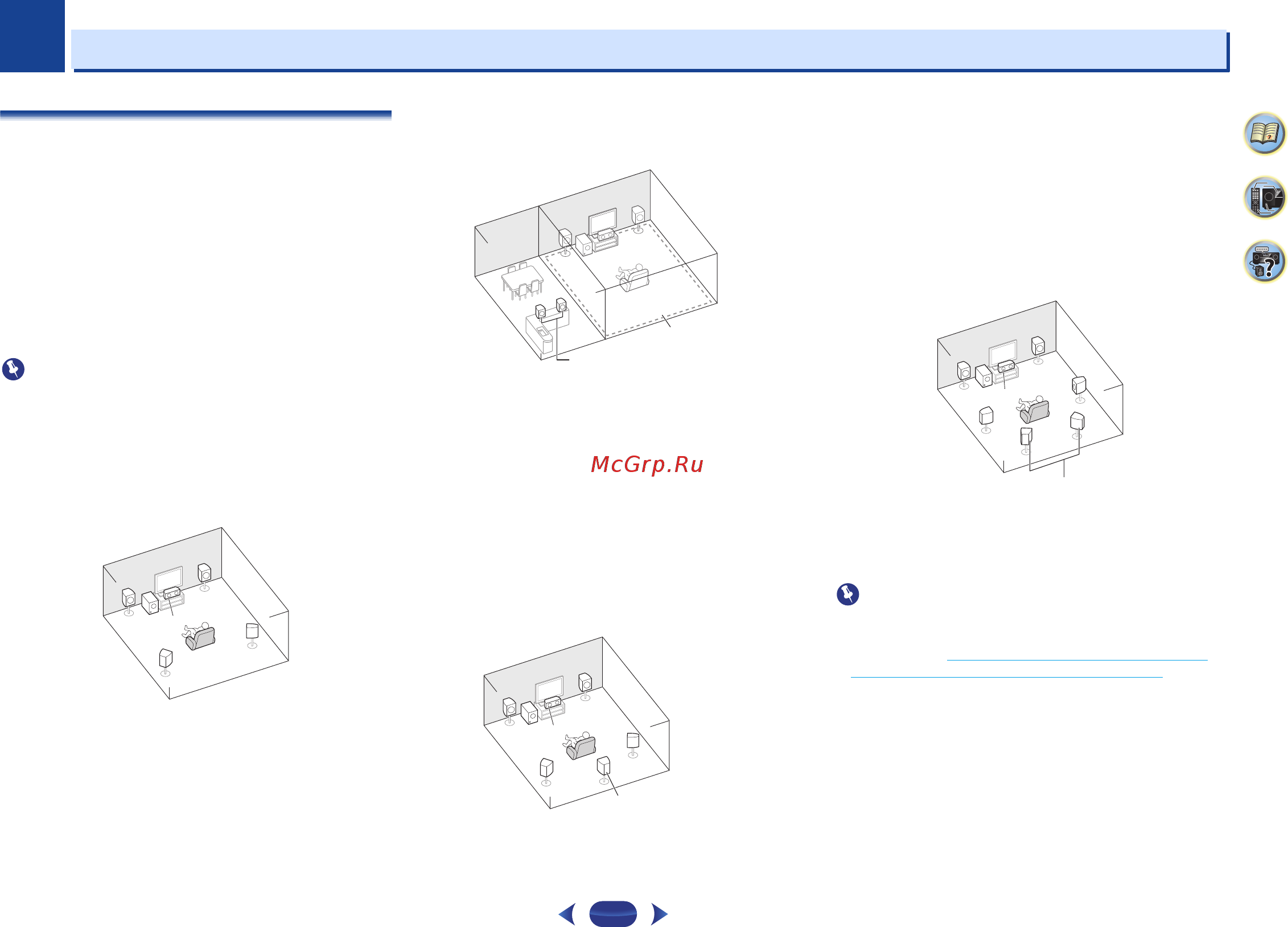

Выбор количества громкоговорителей
Это устройство позволит вам настраивать различные
акустические системы в соответствии с числом
громкоговорителей, которое у вас есть.
•
Обязательно подключите громкоговорители к передним
левому и правому каналам (L и R).
•
Если имеется два сабвуфера, второй сабвуфер можно
подключить к терминалу SUBWOOFER 2. Подключение
двух сабвуферов улучшает басовое звучание для получения
более мощного звука.
В этом случае, из двух сабвуферов выходит один и тот же
звук.
Выберите ниже один из планов от [A] до [D].
Внимание
•
Пассивный сабвуфер Pioneer S-SLW500 можно
использовать только для VSX-S510. При подключении
громкоговорителей с использованием плана [C] убедитесь,
что используется модель со встроенным усилителем и
подключается к терминалу PREOUT SUBWOOFER.
[A] Акустическая система 5.1
•
Настройка системы громкоговорителей: Normal
5.1-канальная система объемного звучания включает левый и
правый передние громкоговорители (L/R), центральный
громкоговоритель (C), левый и правый громкоговорители
объемного звучания (SL/SR) и сабвуфер (SW).
[B] Подключение 3.1-канальной акустической системы
и громкоговорителей B (только VSX-S510)
•
Настройка системы громкоговорителей: Speaker B
Данные подключения позволяют одновременно
прослушивать 3.1-канальное объемное звучание в основной
зоне и стереофоническое воспроизведение того же источника
от громкоговорителей В.
•
При использовании громкоговорителей B звучание в
основной зоне будет выводиться только из передних
громкоговорителей, центрального громкоговорителя и
низкочастотного громкоговорителя.
•
Громкоговоритель B не допускает подключения
низкочастотного громкоговорителя. Используйте
широкополосные громкоговорители.
[C] 6.1-канальная акустическая система (Задняя
объемного звучания) (только VSX-S510)
•
Настройка системы громкоговорителей: SB Single
6.1-канальная акустическая система, которая усиливает
глубину звука, может быть реализована при добавлении
заднего громкоговорителя объемного звучания (SB) к 5.1-
канальной акустической системе. При подключении
сабвуфера таким образом убедитесь, что используется
громкоговоритель со встроенным усилителем.
[D] 7.1-канальная акустическая система (только VSX-
S510)
•
Настройка системы громкоговорителей: Normal
7.1-канальная акустическая система может быть реализована
при добавлении задних громкоговорителей объемного
звучания (SBL/SBR) к 5.1-канальной акустической системе.
Внимание
•
При подключении задних громкоговорителей объемного
звучания (SBL/SBR) требуется отдельный внешний
усилитель (см. Подключение задних громкоговорителей
объемного звучания (только VSX-S510) на стр.13).
SL
L
R
SR
C
SW
L
R
Основная зона
Громкоговоритель B
R
SL
L
SR
SB
C
SW
Задний громкоговоритель
объемного звучания
SL
L
R
SR
SBL
SBR
C
SW
Задние громкоговорители
объемного звучания
