Подключение оборудования
2
2
12
59
7
4

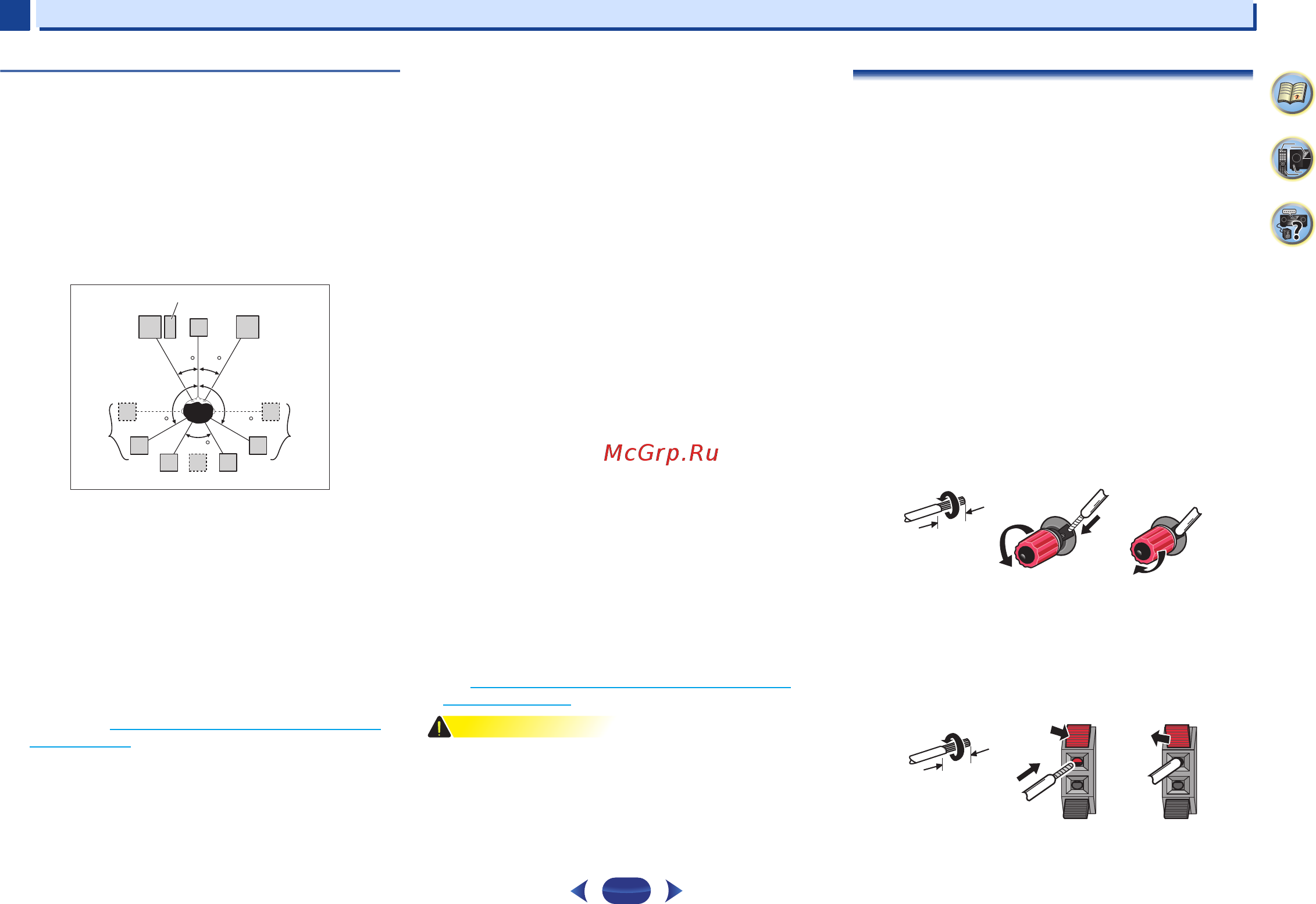

Некоторые советы по улучшению качества
звучания
Pасположение громкоговорителей в комнате имеет большое
влияние на качество звука. Следующие рекомендации
помогут добиться оптимального звучания вашей системы.
•
Лучше всего поверните громкоговорители в направлении
точки прослушивания. Угол зависит от размера помещения.
Для более просторных помещений используйте меньший
угол.
•
Порядок замены громкоговорителей, которые вы хотите
подключить, см. на схеме ниже.
-
Размещайте громкоговорители объемного звучания под
углом 120 от центра. Если вы используете задний
громкоговоритель объемного звучания, мы рекомендуем
устанавливать громкоговоритель объемного звучания
рядом с собой.
-
Если вы собираетесь подключить только один из задних
громкоговорителей объемного звучания, размещайте его
непосредственно позади себя.
-
Если громкоговорители объемного звучания не могут
устанавливаться прямо сбоку от места слушателя при
использовании 7.1-канальной системы, эффект
объемного звучания можно усилить, отключив функцию
Up Mix (см. Настройка функции Up Mix (только VSX-
S510) на стр.39).
•
Для получения оптимального стереоэффекта расположите
фронтальные громкоговорители на расстоянии 2–3 метров
друг от друга и на равном удалении от телевизора.
•
Если используется центральный громкоговоритель,
разместите передние громкоговорители под большим
углом. Если нет – под меньшим углом.
•
Расположите центральный громкоговоритель под
телевизором или над ним, чтобы звук центрального канала
исходил от экрана телевизора. Кроме того, центральный
громкоговоритель не должен пересекать линию,
образованную передним краем правого и левого
фронтальных громкоговорителей.
•
Объемные и задние громкоговорители объемного звучания
следует устанавливать на 60–90 см выше уровня ушей и
слегка наклонить вниз. Убедитесь в том, что
громкоговорители не направлены навстречу друг другу.
Для формата DVD-Audio громкоговорители должны
находиться дальше от слушателя.
•
Старайтесь не размещать громкоговорители объемного
звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти
ослабление эффекта объемного звучания.
•
В случае расположения громкоговорителей около ЭЛТ-
телевизора, используйте громкоговорители
магнитозащищенного типа или располагайте
громкоговорители на достаточном расстоянии от ЭЛТ-
телевизора.
•
Сабвуфер можно поместить на полу. В идеальном случае
другие громкоговорители во время прослушивания должны
располагаться на уровне ушей. Расположение
громкоговорителей на полу (кроме сабвуфера) или
закрепление их высоко на стене не рекомендуется.
•
Когда низкочастотный громкоговоритель не подключается,
подключите громкоговорители с возможностью
воспроизведения низких частот к переднему каналу.
(Низкочастотный компонент низкочастотного
громкоговорителя воспроизводится от передних
громкоговорителей, что может повредить
громкоговорители.)
•
После подключения, обязательно выполните
процедуру автоматической настройки MCACC
(настройка среды громкоговорителей).
См. Автоматическая настройка объемного звучания
(MCACC) на стр.23.
ОСТОРОЖНО
•
Все громкоговорители должны быть надежно установлены.
Это не только улучшает качество звука, но и уменьшает
риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего
толчка (например, при землетрясении).
Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями
(передние громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере три, а полный
комплект обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к
правому (R) разъему, а левый громкоговоритель – к левому (L)
разъему. Также убедитесь, что положительный и
отрицательный (+/–) раз
ъемы ресивера совпадают с
соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с нормальным
импедансом мощностью от 4 до 16 .
Подключайте устройство к сети переменного тока только
после завершения всех соединений.
Подключение проводов
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте оголенный
провод.
3
Зажмите контакт.
Провода должны соединяться следующим образом к
терминалам VSX-S310 CENTER или SURROUND.
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и вставьте оголенный
провод.
3
Отпустите защитные выступы.
L
SW
C
SL
SBL
SBR
SB
SR
R
30 30
60
120 120
12 3
10 мм
12 3
10 мм
