Раздельщики трещин CS-910Е, CS-915Е Руководство по
эксплуатации
10

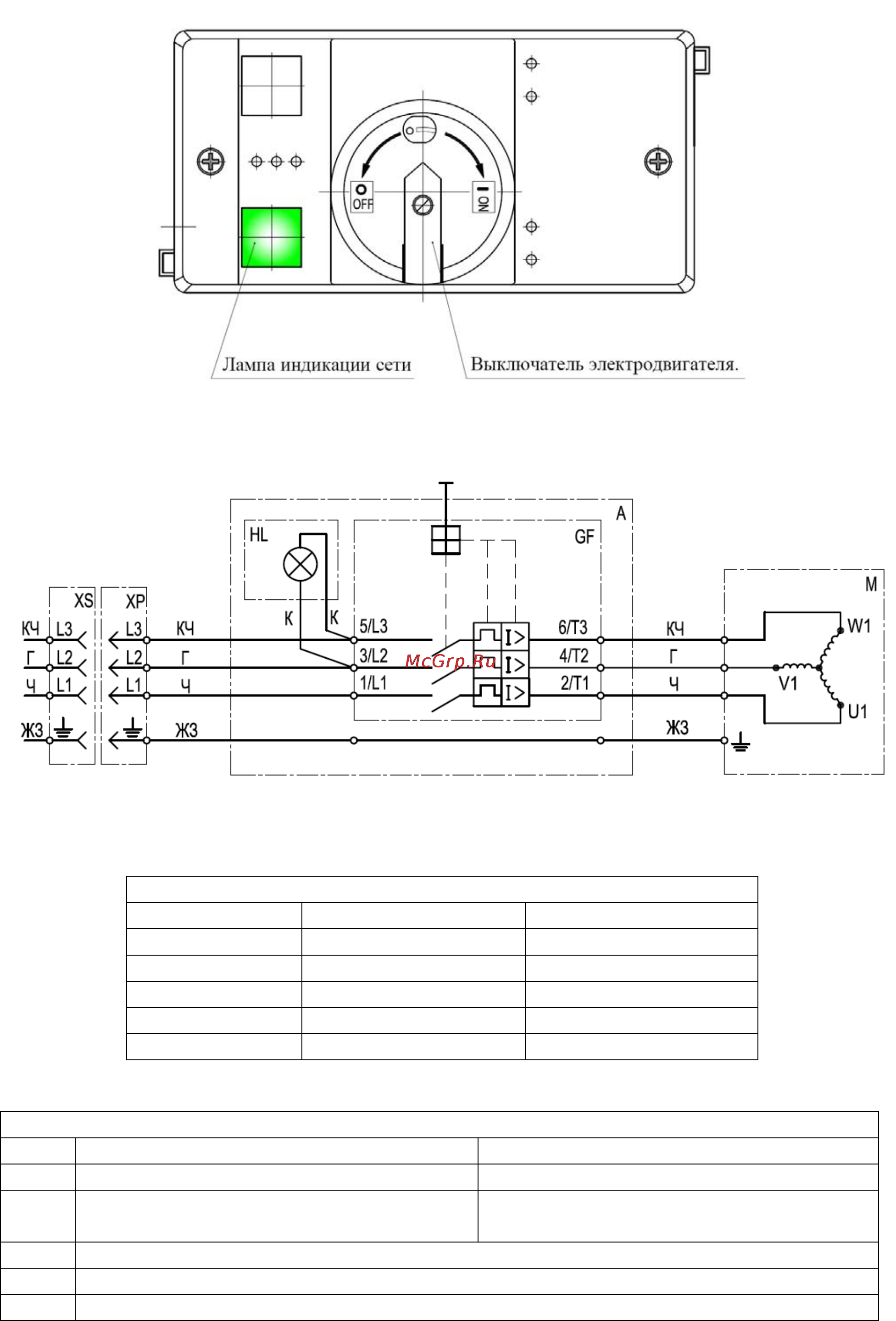

Рис.3 Блок защиты и управления.
Рис.4 Блок защиты и управления. Схема электрическая.
Таблица 3
Блок защиты и управления. Обозначение цвета жил проводов.
Обозначение Цвет жилы Контакты
Ч Черный L1, T1, U1
Г Голубой L2, T2, V1
КЧ Коричневый L3, T3, W1
ЖЗ Желто-зеленый земля
К Красный L2, L3
Таблица 4
Блок защиты и управления. Перечень элементов.
CS – 910Е CS – 915Е
М Электродвигатель АИР 112 М2 Электродвигатель АИР 132 М2
GF Автомат защиты двигателя Moeller
PKZM 0-12
Автомат защиты двигателя Moeller
PKZM 0-16
HL Лампа индикаторная, цвет зеленый Moeller L-PKZ0-GN(400V)
XP Вилка силовая настенная GEWISS GW 60 430 (3P+E 16A 380V IP67)
XS Розетка силовая переносная GEWISS GW 62 030 (3P+E 16A 380V IP67)
