Cadena AV-161UV02 Инструкция по эксплуатации онлайн

Антенна телевизионная наружная

с усилителем

ОВЧ/СВЧ-антенна со

встроенным усилителем и микшером,

2 х вход и 2 х выход

ОБЩИЕ СВЕДЕНИЯ:

Данная телевизионная антенна новой конструкции предназначена как для приема сигналов цифрового телевидения высокой четкости, так и

аналоговых сигналов наземного телевизионного вещания. Антенна имеет специальные зажимы для крепления за внешний край спутниковой

тарелки, что обеспечивает более качественный прием сигнала сети наземного телевизионного вещания.

Технические данные:

■ Диапазон рабочих частот: 87,5-230 MГц, 470-

862 MГц

•

Принимаемый диапазон: FМ/ОВЧ/СВЧ

•

Усиление: ОВЧ 26 дБ, СВЧ 24 дБ

■ Волновое сопротивление: 75 Ом

• Встроенный микшер: 1xSAT. вход, 1xMIX. выходы

• SAT: 950-2150 MГц

• Вносимые потери :3 дБ

Питание: от спутникового приемника (Пост.ток 13-18 В/60 мA)

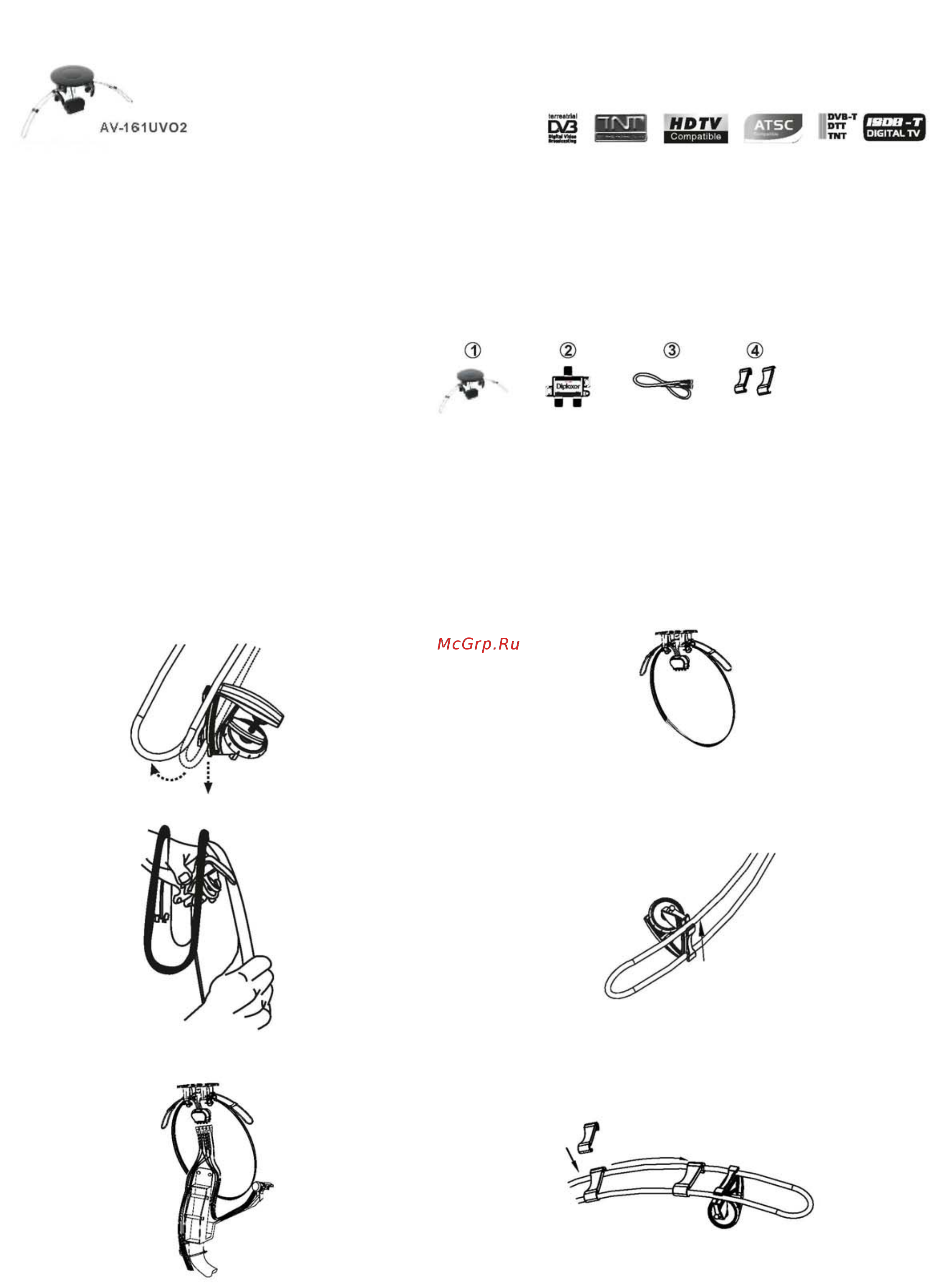

Комплектность упаковки с антенной: Перед монтажом удостоверьтесь в наличии всех комплектующих:

1. Главный антенный блок

2. Внутренний диплексер – 2 шт.

3. Коаксиальные кабели с водонепроницаемым

наконечником 1,5 м – 2 шт.

4. Предохранительные клипсы – 2 шт.

Свойства продукта:

■ При монтаже не нужны никакие инструменты

■ Имеется встроенный усилитель, помогающий минимизировать

ослабление сигнала

■ Хороший прием аналогового и цифрового телевизионного

сигнала диапазона ОВЧ и СВЧ

УСТАНОВКА АНТЕННЫ:

1. МОНТАЖ АНТЕННЫ

А> Все спутниковые приемники должны быть выключены и

извлечены из электрических розеток. Отстегните антенну от

заднего крепежного зажима. (см. Рис.1)

• Удобный монтаж на имеющуюся спутниковую тарелку. Пользователь

может смотреть как местные, так и спутниковые каналы.

• Встроенный микшер местного и спутникового телевизионного сигнала

объединят сигналы в один кабель

• Прием телевизионного сигнала в радиусе 360° градусов без

дополнительной регулировки

В> Прислоните антенну к задней поверхности тарелки так, чтобы

дипольная коробка антенны располагалась

ровно по центру и логотипом

(паспортной табличкой) наружу.

Рис. 2

Рис. 1

С> Одновременно охватите обоими зажимами край тарелки (см.

Рис. 3)

D> Вставьте антенну обратно в задний крепежный зажим. (см. Рис.4)

Рис. 3 Рис. 4

Е> Поверните винт с накатанной головкой по часовой стрелке,

чтобы затянуть зажимы. (см. Рис. 5)

F> Пристегните две предохранительные клипсы (входят в комплект

поставки) к антенне и сдвиньте их к крепежным зажимам.(см. Рис.6)

Рис. 5 Рис. 6
