C> Данную антенну можно использовать также со спутниковыми системами множественного доступа. Также есть другие
устройства, работающие с разными системами телевизионного приема.
4. НАСТРОЙКА ТЕЛЕВИЗОРА
Настройте телевизор на прием спутникового и местного наземного телевизионного сигнала. Инструкции Вы найдете в руководстве
пользователя на ТЕЛЕВИЗОР, Спутниковый приемник и
Приемник наземного сигнала.
2. ПОДКЛЮЧЕНИЕ АНТЕННЫ
A>Отсоедините от спутникового конвертера (LNB) тарелки
спутниковый кабель. На тарелке может быть один
сдвоенный LNB или два одиночных LNB. (см. Рис.7)
В> На дипольной коробке телевизионной антенны в разъем F,
помеченный словом OUTPUT (т.е. «выход»), вставьте кабель от
Вашей спутниковой антенны. (см. Рис. 8)

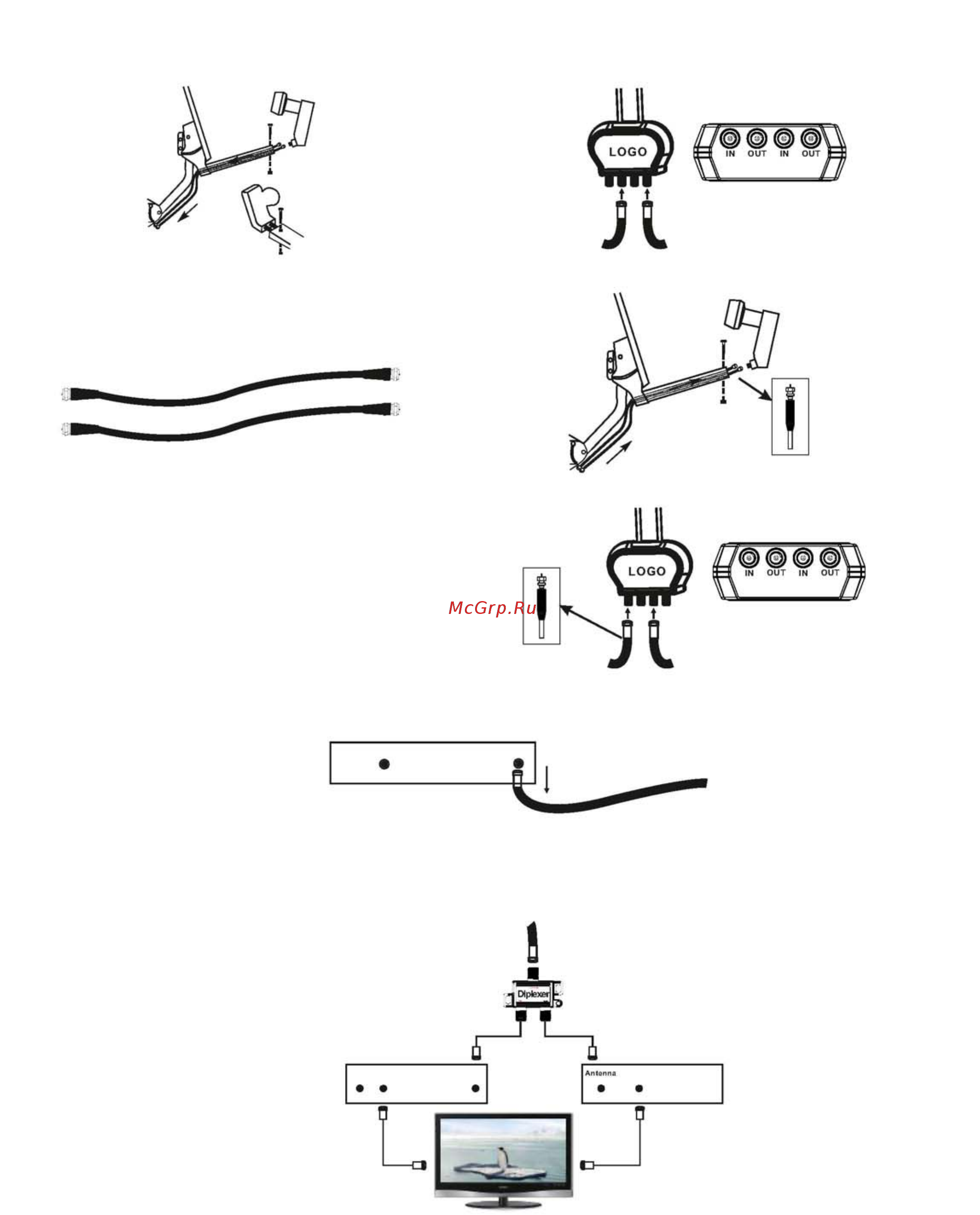

Рис. 7
Рис. 8
С> Вставьте концевой разъем F 1,5-метрового коаксиального кабеля (включенного в комплектацию, см. Рис. 9) в Ваш LNB, а затем
плотно закройте разъем F водонепроницаемым наконечником. (см. Рис. 10).
Ри
с
. 10
Рис. 9
D> На дипольной коробке телевизионной антенны в разъем, помеченный словом INPUT (т.е. «ввод»), вставьте второй разъем
F 1,5-метрового коаксиального кабеля Вашей спутниковой антенны. Затем плотно закройте разъем F водонепроницаемым
наконечником. (См. Рис.11)
Рис. 11
3. УСТАНОВКА ВНУТРЕННИХ ДИПЛЕКСЕРОВ
A> Отсоедините имеющийся коаксиальный кабель от разъема «SAT.IN” на Вашем спутниковом
приемнике.(см. Рис. 12)
Рис. 12
TO T
V
SAT. IN
Кабель от спутниковой тарелки
Спутниковый приемник
В> Вставьте имеющийся коаксиальный кабель в разъем F с надписью «TV/SAT» на внутреннем диплексере (входит в
комплектацию). Коаксиальным кабелем соедините выводной разъем F диплексера с надписью “SAT.” и разъем "ANT
IN" спутникового приемника. Соедините второй выводной разъем диплексера F с надписью “TV” с приемником
телевизионного или
цифрового наземного сигнала. (см. Рис. 13)
Встроенный предусилитель
питается от спутниковой
телевизионной приставки
(
DC13-18 В/60 мA
)
Приемник цифрового наземного сигнала
OUT
TO TV
OUT
TO
IN
IN
SAT. IN
Спутниковый приемник
Рис. 13
