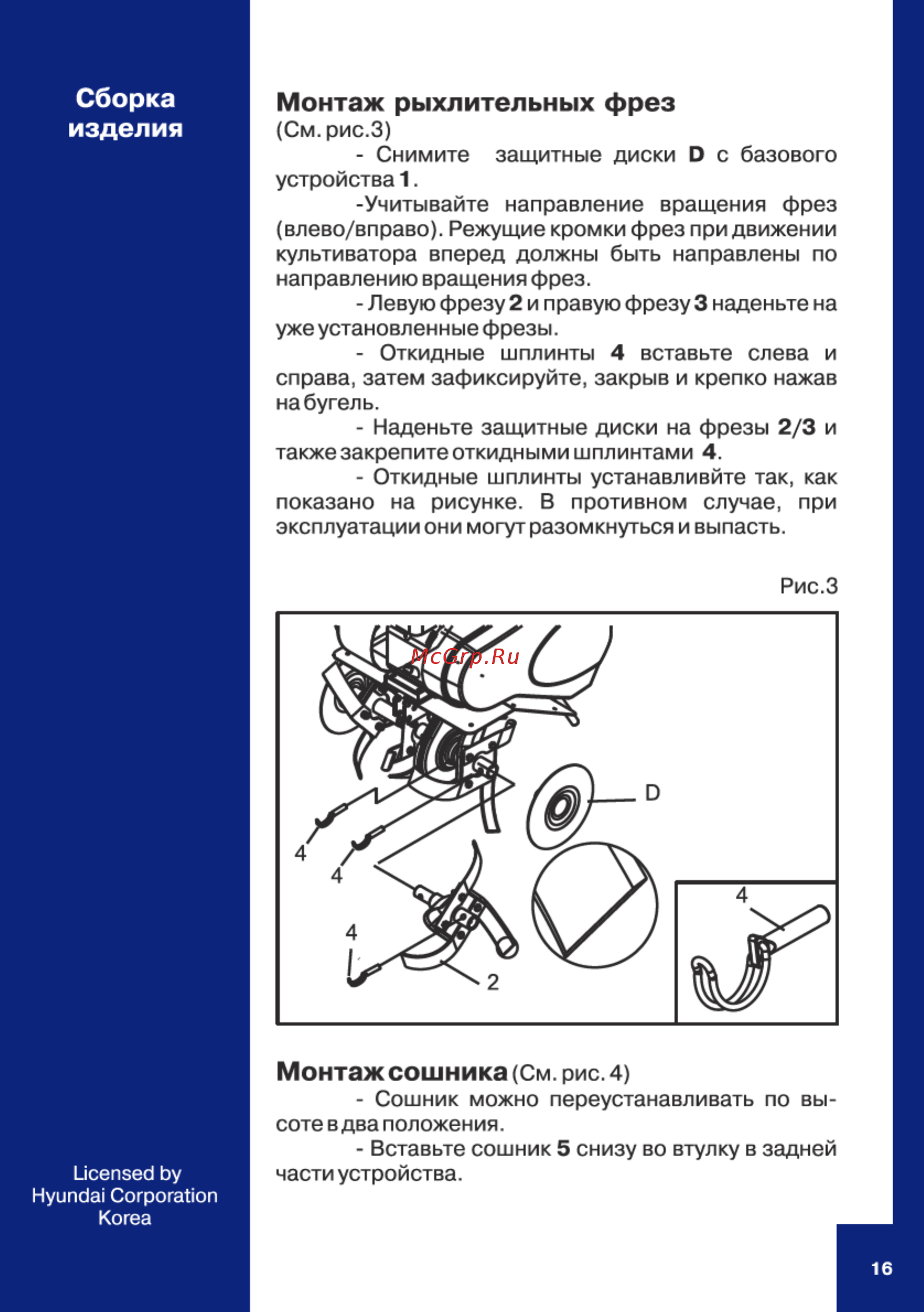

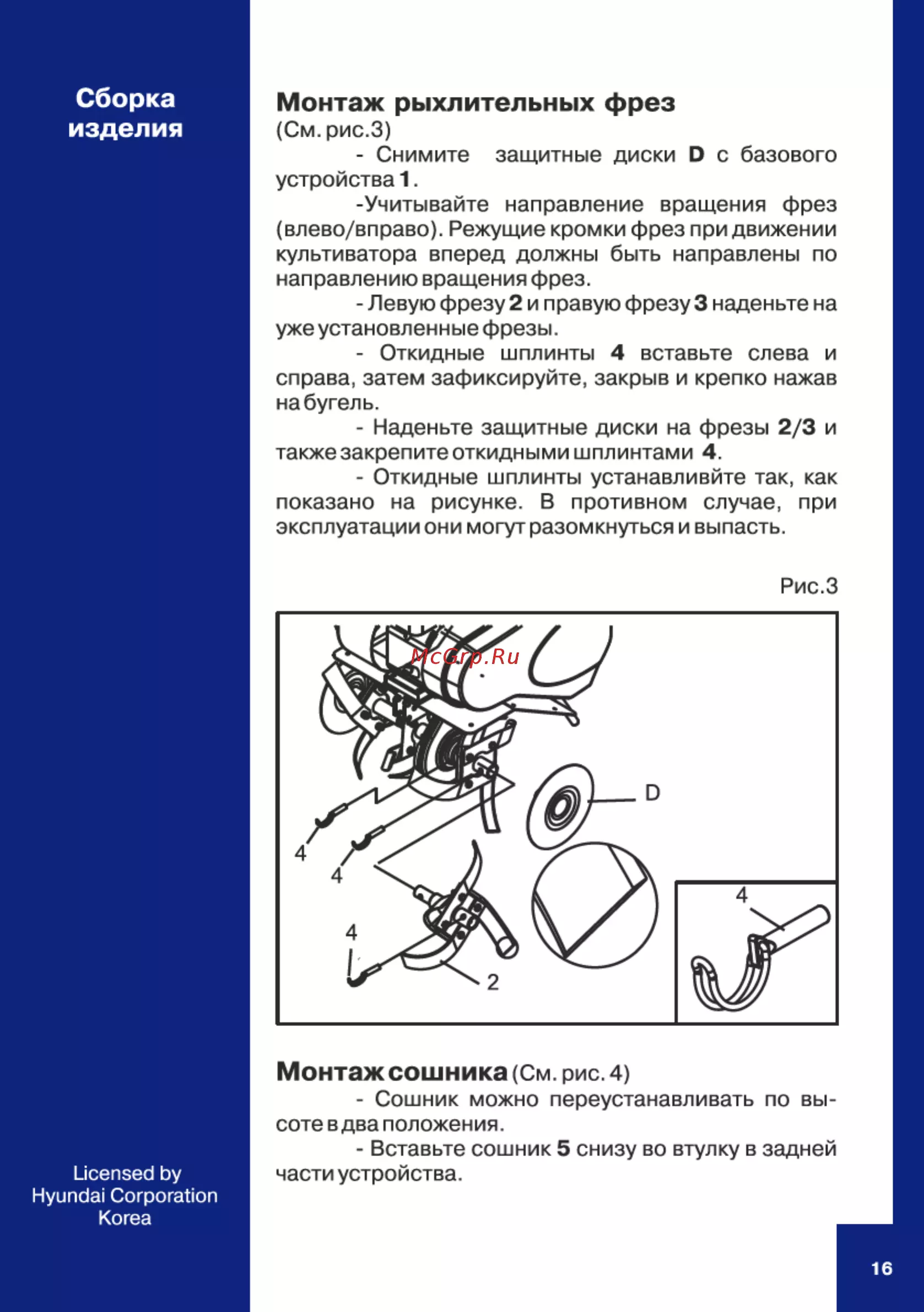

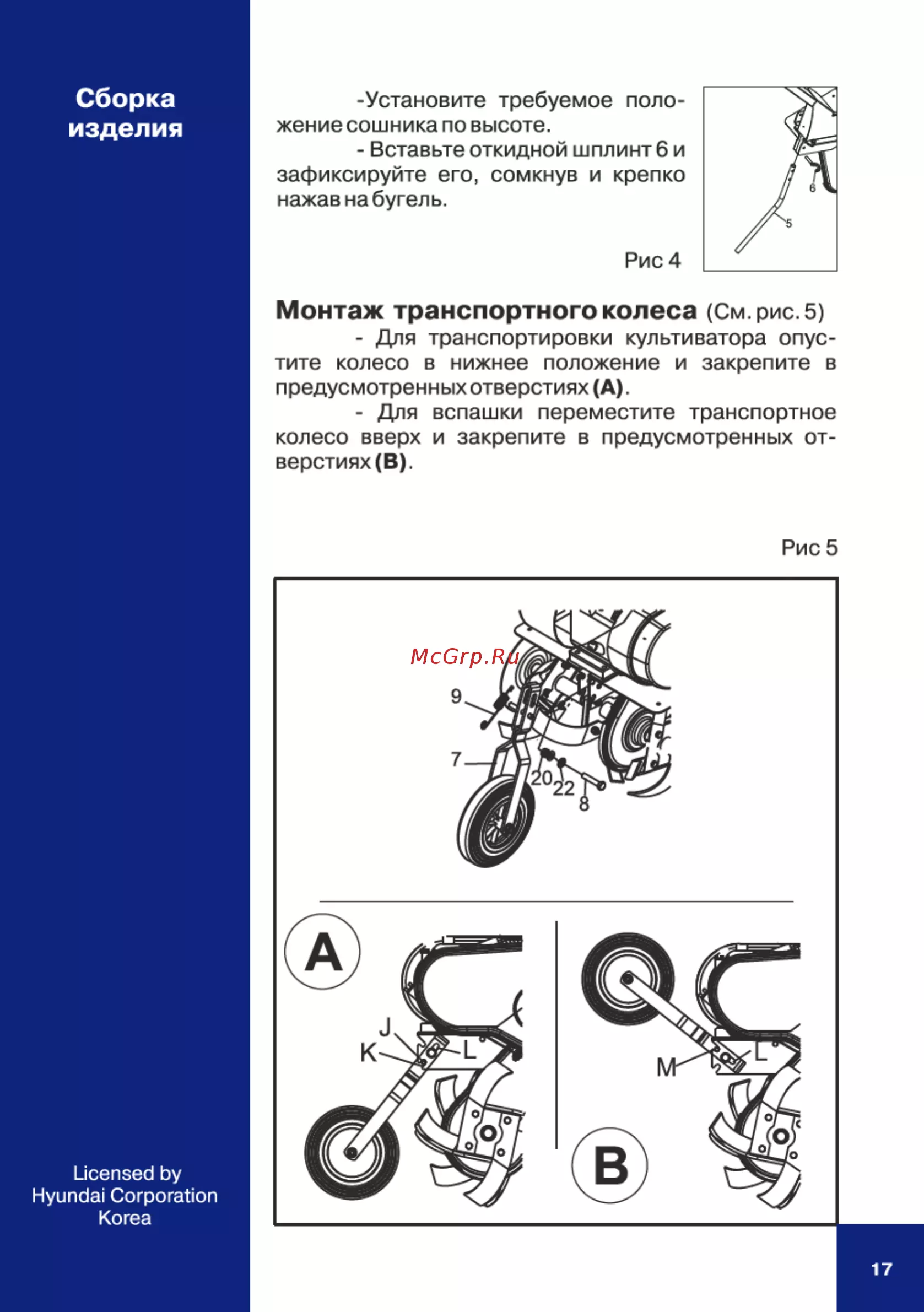

Сборка изделия Монтаж рыхлительных фрез См рис З Снимите защитные диски О с базового устройства 1 Учитывайте направление вращения фрез влево вправо Режущие кромки фрез при движении культиватора вперед должны быть направлены по направлению вращения фрез Левую фрезу 2 и правую фрезу 3 наденьте на уже установленные фрезы Откидные шплинты 4 вставьте слева и справа затем зафиксируйте закрыв и крепко нажав на бугель Наденьте защитные диски на фрезы 2 3 и также закрепите откидными шплинтами 4 Откидные шплинты устанавливйте так как показано на рисунке В противном случае при эксплуатации они могут разомкнуться и выпасть Рис З Монтаж сошника См рис 4 Licensed by Hyundai Corporation Korea Сошник можно переустанавливать по вы соте в два положения Вставьте сошник 5 снизу во втулку в задней части устройства 16
