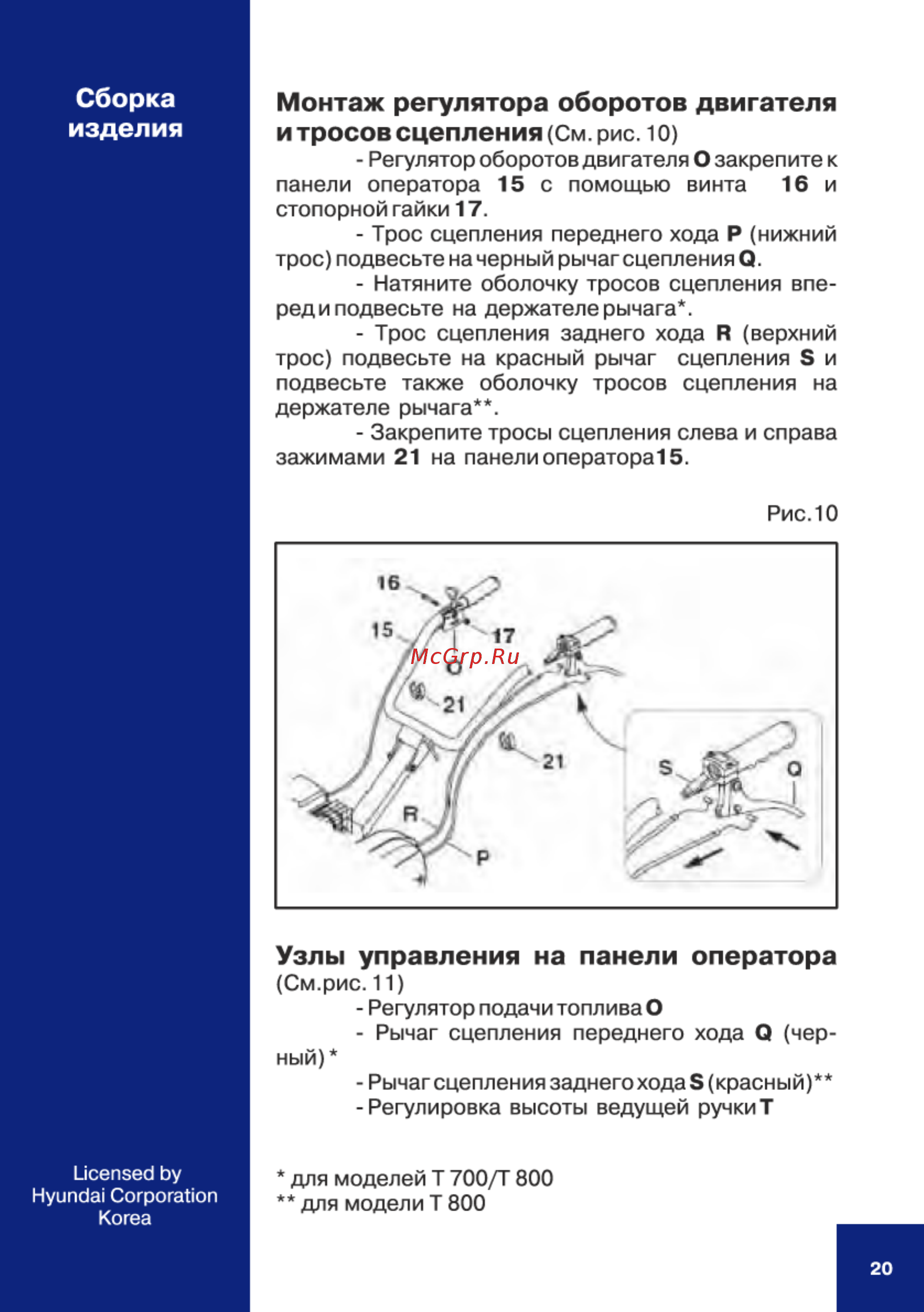

Сборка изделия Монтаж регулятора оборотов двигателя и тросов сцепления См рис 10 Регулятор оборотов двигателя О закрепите к панели оператора 15 с помощью винта 16 и стопорной гайки 17 Трос сцепления переднего хода Р нижний трос подвесьте на черный рычагсцепления О Натяните оболочку тросов сцепления впе ред и подвесьте на держателе рычага Трос сцепления заднего хода R верхний трос подвесьте на красный рычаг сцепления 8 и подвесьте также оболочку тросов сцепления на держателе рычага Закрепите тросы сцепления слева и справа зажимами 21 на панели оператора 5 Рис 10 Узлы управления на панели оператора См рис 11 Регулятор подачи топлива О Рычаг сцепления переднего хода О чер ный Рычагсцепления заднего хода 8 красный Регулировка высоты ведущей ручкиТ Licensed by Hyundai Corporation Korea для моделей Т 700 Т 800 для модели Т 800 20
