Electrolux EHG 6835 [19/28] Регулировка минимального пламени
![Electrolux EHG 6835 [19/28] Регулировка минимального пламени](/views2/1022400/page19/bg13.png)
electrolux 75
Регулировка минимального
пламени
Чтобы отрегулировать
минимальный уровень, выполните
следующие действия:
1. Зажгите огонь в горелке, следуя
изложенным выше указаниям.
2. Установите кран в положение
минимального пламени.
3. Вытащите ручки.
4. Отрегулируйте обводной вентиль,
указанный на рисунке 10.
• В случае перенастройки прибора,
работающего на метане давлением
20 мбар/13 мбар, на сжиженный
газ, привинтите обводной вентиль
до упора по часовой стрелке.
• В случае перенастройки прибора,
работающего на сжиженном газе,
на метан давлением 20 мбар,
отвинтите обводной вентиль
приблизительно на 1/4 оборота.
• В случае перенастройки прибора,
работающего на метане давлением
20 мбар, на метан давлением 13
мбар, отвинтите обводной вентиль
приблизительно на 1/4 оборота.
• В случае перенастройки прибора,
работающего на сжиженном газе,
на метан давлением 13 мбар,
отвинтите обводной вентиль
приблизительно на 3/4 оборота.
• В любом случае в результате
необходимо получить небольшое
однородное и равномерное кольцо
пламени горелки.
5. В завершение проверьте, что при
быстром повороте крана из
максимального положения в
минимальное положение огонь в
горелке не гаснет.
Описанную выше регулировку
можно легко выполнить вне
зависимости от расположения или
крепления варочной панели в
кухонной мебели.

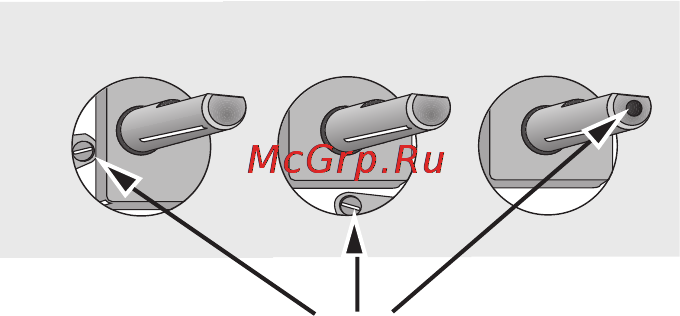

Рис. 10
Обводной вентиль
для регулировки минимального
режима
