electrolux 77
Встраивание и крепление к
мебели
Варочную панель можно
установить в мебель, в которой
имеется специальное отверстие для
встраиваемого оборудования с
указанными на Рис. 12 габаритами.
Отверстие для встраивания должно
находиться на расстоянии, по
крайней мере, 55 мм от стенок
нижней части. В случае если левая
или правая боковая стенка выше
варочной панели, то расстояние до
нее должно составлять, по крайней
мере, 100 мм от отверстия в верхней
части.
Панель необходимо прикрепить
к мебели следующим образом:
• нанесите специальный герметик,
входящий в комплектацию, на
край с фронтальной стороны
отверстия на расстоянии 11
миллиметров от боковых кромок и
на расстоянии 10 мм от задней
кромки, следя за тем, чтобы края
плотно прилегали друг к другу и не
накладывались (см. рис. 13);
• установите панель в отверстие в
мебели, следя за центровкой;
• прикрепите панель к мебели при
помощи специальных
кронштейнов, входящих в
комплектацию (см. рис. 14).
Натяжение винтов достаточное,
чтобы выступил герметик,
избыток которого можно легко
устранить.
В кромке панели установлен
двойной уплотняющий лабиринт,
который полностью исключает
возможность проникновения
жидкостей.

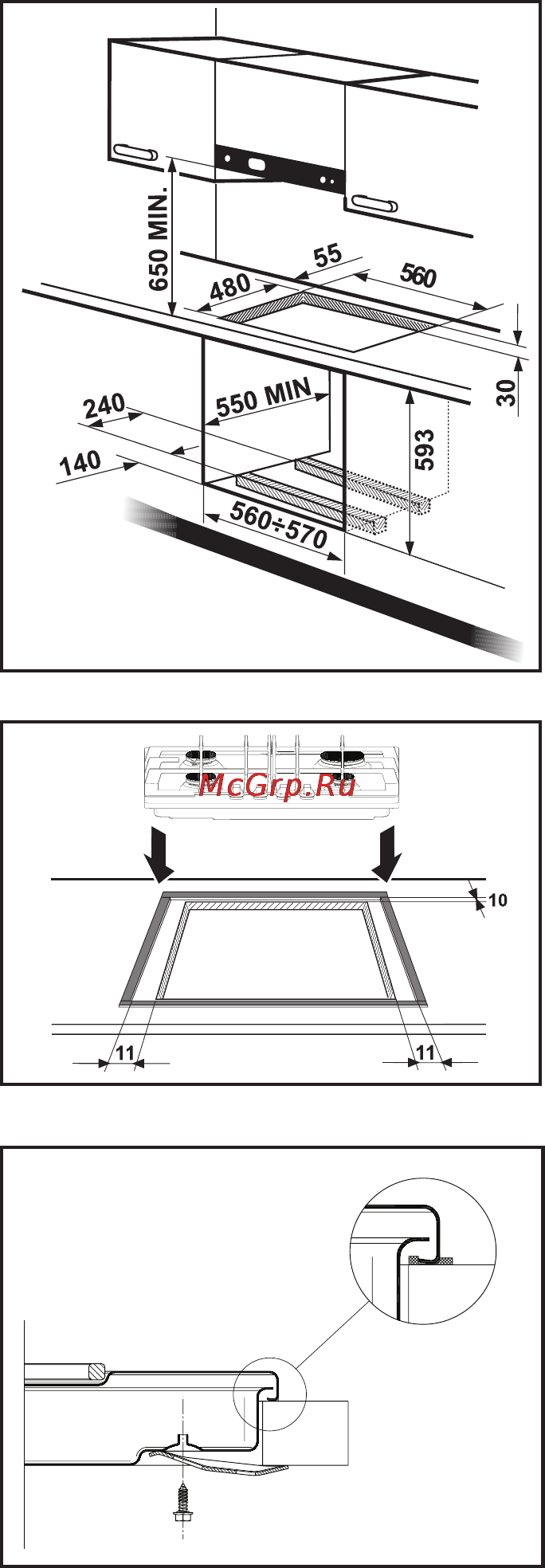

Рис. 12
Рис. 13
Рис. 14
герметик
)
