Руководство пользователя HS8/HS7/HS5/HS8I/HS7I/HS5I/HS8S
70
Фактор 2
Расположите левый и правый динамики
симметрично.
Левый и правый динамики должны быть располо-
жены в помещении максимально симметрично.
Другими словами, левый и правый динамики должны
находиться на равном удалении от стены напротив
задней стенки динамиков, а также соответствующих
стен справа и слева.
Фактор 3
Оптимальное положение слушателя находится
в вершине равностороннего прямоугольника.
Для прослушивания наиболее точного, сбалансиро-
ванного звука сядьте в вершине равностороннего
треугольника, стороны которого образуются от
левого и правого динамиков, расположенных в углах
треугольника и направленных в сторону вершины.
Фактор 4
Расположите высокочастотные динамики на
уровне уха.
Высокие частоты имеют достаточно четкое направ-
ление, поэтому для наиболее точного мониторинга
необходимо установить динамики таким образом,
чтобы высокочастотные динамики располагались на
уровне уха слушателя, когда он находится в положе-
нии прослушивания.
Настройки HS8/HS7/HS5
После физического размещения системы мониторинга
можно выполнить следующие настройки.
1 Переведите все регуляторы уровня/
громкости на всем оборудовании,
используемом в качестве источника
(аудиоинтерфейс и т.д.), в крайнее
нижнее положение.
2 Переведите регулятор HS8/HS7/HS5
LEVEL в положение 12 часов и устано-
вите переключатели ROOM CONTROL и
HIGH TRIM на 0 дБ.
3 Сначала включите питание подключен-
ных источников звука, затем включите
питание динамиков.
УВЕДОМЛЕНИЕ
При выключении питания сначала выключайте питание
динамиков, а затем подключенных источников звука.
4 Начните воспроизведение звука источ-
ника и постепенно поднимайте
регуляторы уровня/звука на источнике.
УВЕДОМЛЕНИЕ
Избегайте внезапного включения системы на высокой
громкости. Использование слишком высокого уровня
громкости может привести к повреждению динамиков.
5 Установите уровень звука, при котором
прослушивание будет комфортным и не
вызывающим усталость при длитель-
ном прослушивании.
ПРИМЕЧАНИЕ При необходимости отрегулируйте положение
переключателей ROOM CONTROL и HIGH TRIM
для получения наиболее естественного
звучания (см. стр. 66).
Подключение низкочастот
ного динамика (HS8S)
Подключение низкочастотного динамика к системе
мониторинга может значительно улучшить воспроиз-
ведение низких частот, что позволит в целом улучшить
процесс микширования.
Обычно низкочастотный динамик располагается на
полу между левым и правым широкодиапазонными
динамиками, однако поскольку низкочастотный дина-
мик воспроизводит низкие частоты до 200 Гц, которые
относительно ненаправленные, местоположение низко-
частотного динамика не имеет бо
льшого зн
ачения.
Требуются четыре кабеля: два кабеля для подключения
аудиоинтерфейса или других источников к низкочастот-
ному динамику HS8S и два кабеля для подключения
низкочастотного динамика к основному левому и пра-
вому динамику HS8/HS7/HS5.

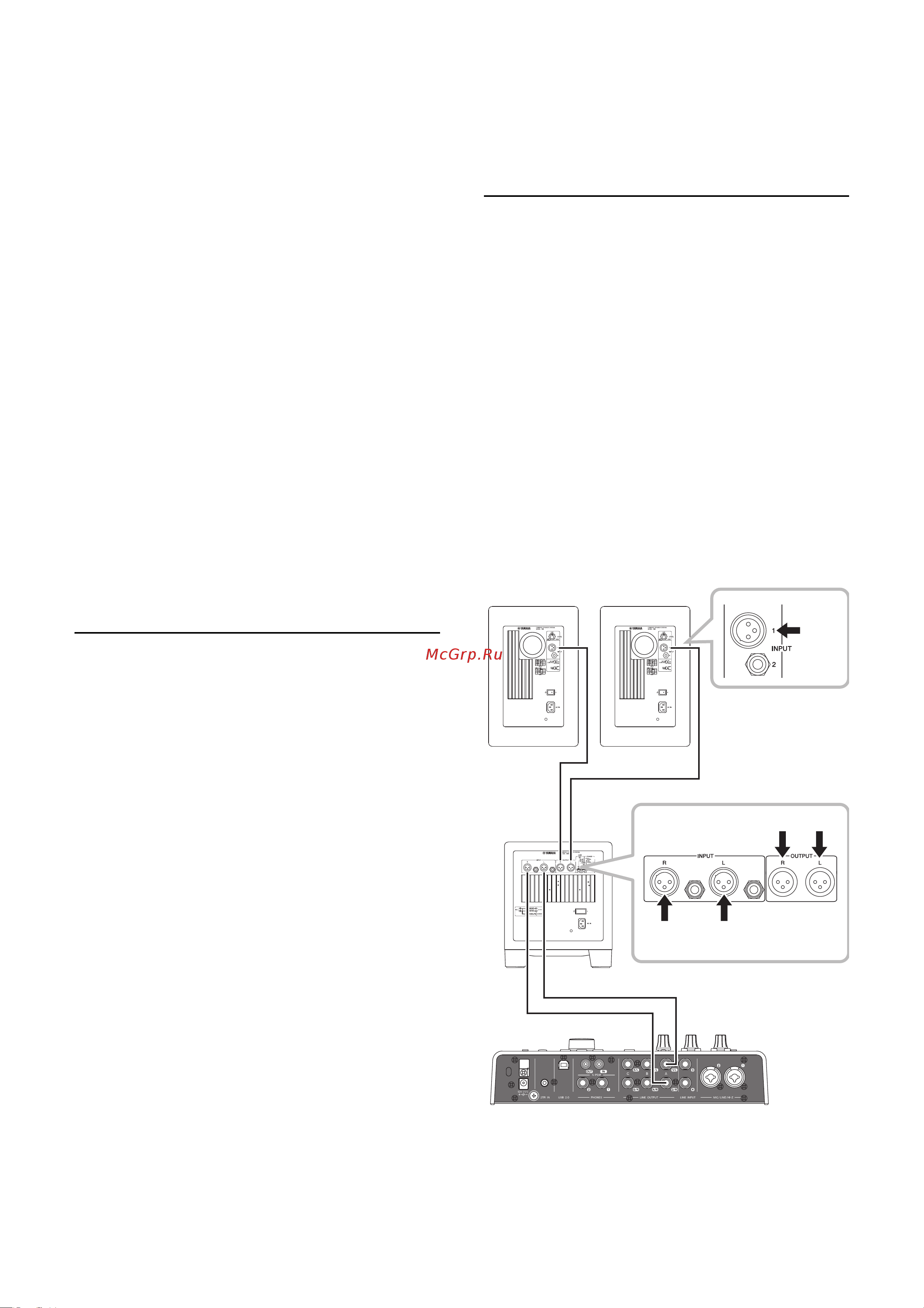

Кабели следует присоединить, как показано ниже.
УВЕДОМЛЕНИЕ
Присоедините поставляемый в комплекте кабель питания к
соответствующей розетке на динамике. Сначала кабель питания
необходимо присоединять к динамику, а затем к розетке электросети.
HS8S
HS8/HS7/HS5 HS8/HS7/HS5
HS8/HS7/HS5
HS8S
Аудиоинтерфейс или
другой источник
