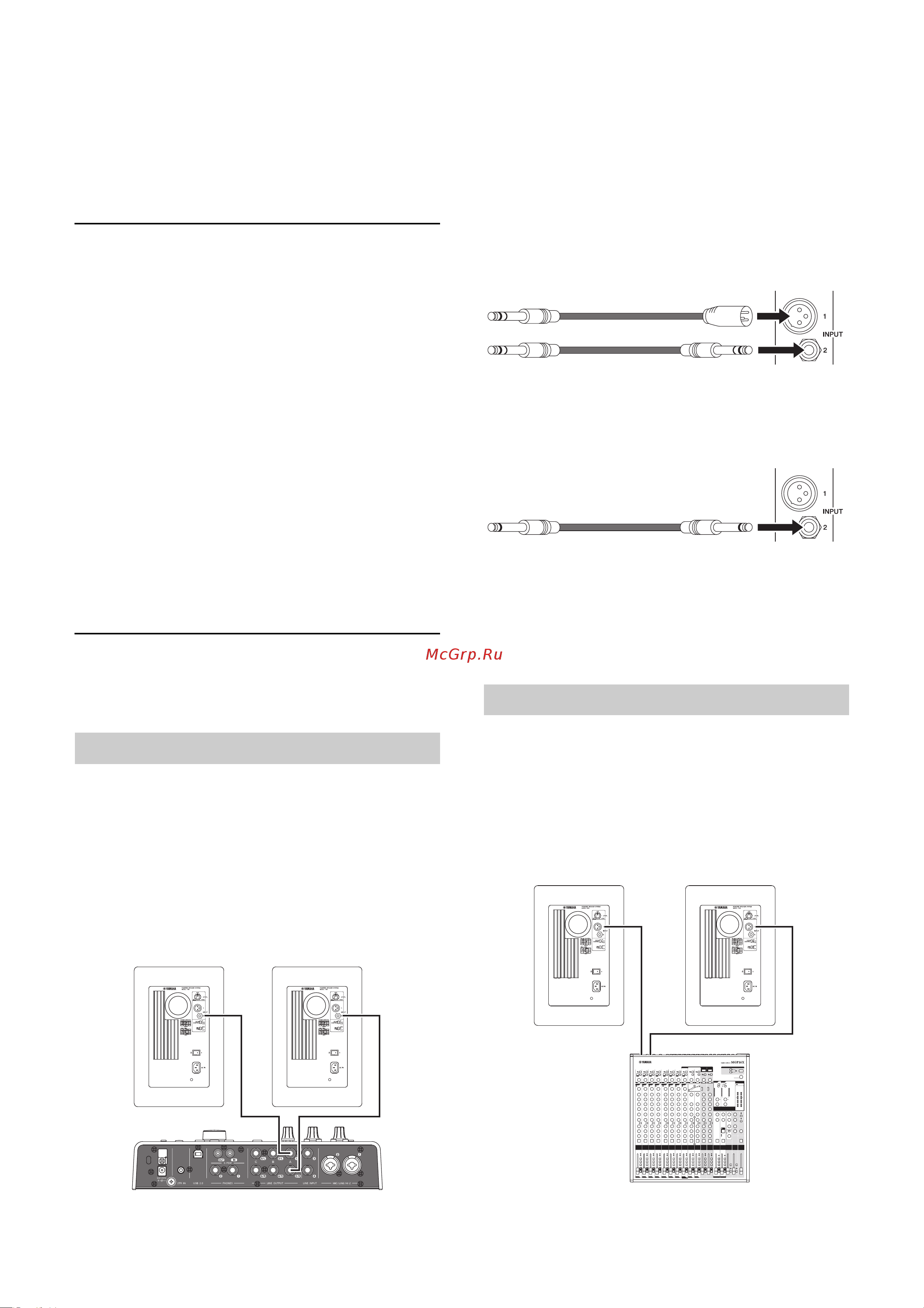

Руководство пользователя HS8/HS7/HS5/HS8I/HS7I/HS5I/HS8S
68
Настройка
В этом разделе описана общая процедура подключения и настройки системы контрольных
динамиков. Описанная процедура приведена лишь в качестве примера, поэтому при настройке
системы следует руководствоваться собственными требованиями к звучанию.
Кабели
Необходимо приобрести соответствующие кабели
для подключения контрольных динамиков серии HS
к аудиоинтерфейсу или другому оборудованию,
используемому в качестве источника.
• Короткие высококачественные кабели
Используйте высококачественные кабели мини
мальной длины. Чем длиннее кабель, тем больше
вероятность возникновения шума, который приве-
дет к ухудшению звука.
• Сбалансированные кабели
Сбалансированные кабели более устойчивы к шуму,
чем несбалансированные кабели. Если необходимо
использовать несбалансированные кабели в связи с
тем, что оборудование, используемое в качестве
источника, оснащено только несбалансированными
выходами, следует выбирать наиболее короткие
несбалансированные кабели.
Подключения
УВЕДОМЛЕНИЕ
Присоедините поставляемый в комплекте кабель питания к
соответствующей розетке на динамике. Сначала кабель питания
необходимо присоединять к динамику, а затем к розетке электросети.
При подключении аудиоинтерфейса (Steinberg серии
UR или MR и т.д.) к динамикам серии HS необходимо
подключать выходные разъемы аудиоинтерфейса
непосредственно к входным разъемам динамиков.
Обычно аудиоинтерфейс следует подключать к разъ
емам LINE OUT 1 и 2 (выходы 1L и 2R), хотя это может
зависеть от настроек аудиоинтерфейса и рабочей
станции для цифровой обработки звука (DAW).
Рекомендуемые кабели
Для присоединения к сбалансированному
входному гнезду для наушников.
Для присоединения к несбалансированному
входному гнезду для наушников.
ПРИМЕЧАНИЕ Для получения более подробной информации о
разъемах см. раздел «
Подключаемые кабели» на
стр. 65. Конфигурации сбалансированного и
несбалансированного гнезда для наушников раз-
личаются.
При подключении микшера (Yamaha серии MGP или MG
и др.) к динамикам серии HS необходимо напрямую под-
ключить разъемы микшера MONITOR OUT или C-R OUT
(контрольная комната) к входным разъемам динамиков.
Это позволяет регулировать уровень мониторинга неза-
висимо от уровня главной шины микшера.
Подключение к аудиоинтерфейсу
HS8/HS7/HS5 HS8/HS7/HS5
Подключение к микшеру
HS8/HS7/HS5
или
HS8/HS7/HS5
HS8/HS7/HS5 HS8/HS7/HS5
INPUT INPUT
MONITOR
OUT
или
C-R OUT
LR
