10 Резчики швов CS-2415Е , CS-3215Е Руководство по эксплуатации

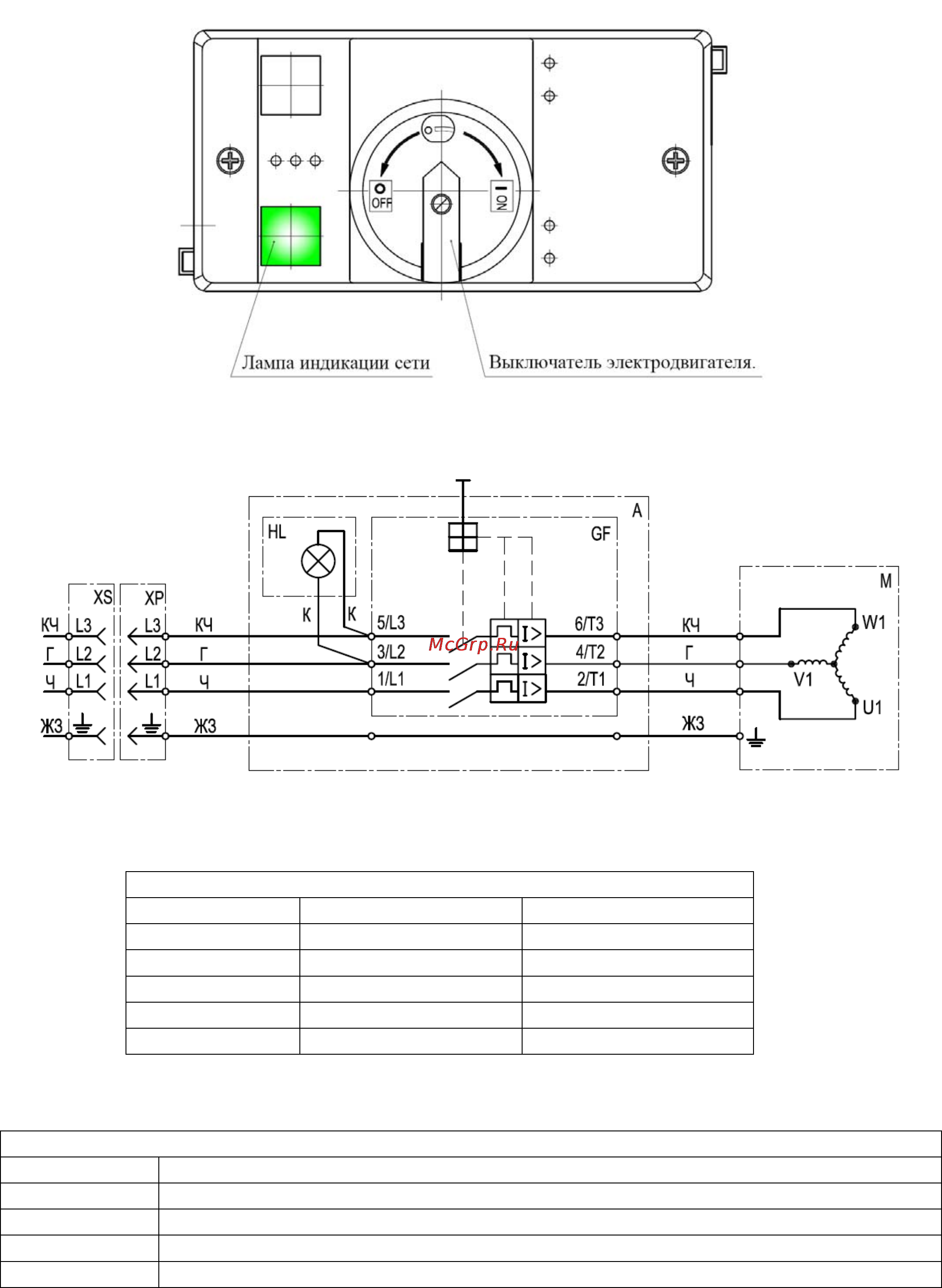

Рис.3 Блок защиты и управления.

Рис.4 Блок защиты и управления. Схема электрическая.

Таблица 3

Блок защиты и управления. Обозначение цвета жил проводов.

Обозначение Цвет жилы Контакты

Ч Черный L1, T1, U1

Г Голубой L2, T2, V1

КЧ Коричневый L3, T3, W1

ЖЗ Желто-зеленый земля

К Красный L2, L3

Таблица 4

Блок защиты и управления. Перечень элементов.

М Электродвигатель АИР 132 М2

GF Автомат защиты двигателя Moeller PKZM 0-25

HL Лампа индикаторная, цвет зеленый Moeller L-PKZ0-GN(400V)

XP Вилка силовая настенная GEWISS GW 60 430 (3P+E 16A 380V IP67)

XS Розетка силовая переносная GEWISS GW 62 030 (3P+E 16A 380V IP67)
