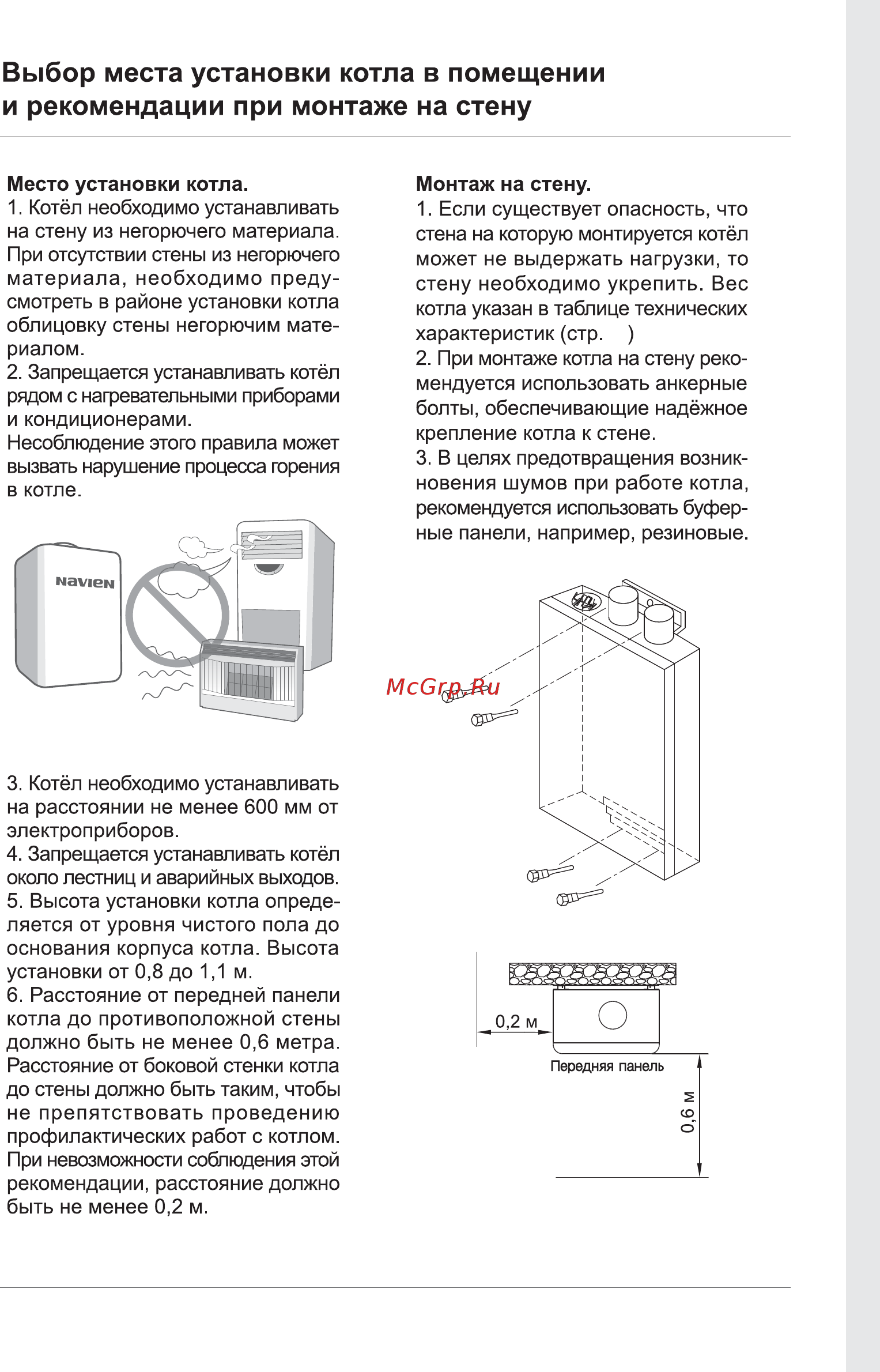

Выбор места установки котла в помещении и рекомендации при монтаже на стену Место установки котла 1 Котёл необходимо устанавливать на стену из негорючего материала При отсутствии стены из негорючего материала необходимо преду смотреть в районе установки котла облицовку стены негорючим мате риалом 2 Запрещается устанавливать котёл рядом с нагревательными приборами и кондиционерами Несоблюдение этого правила может вызвать нарушение процесса горения в котле Монтаж на стену 1 Если существует опасность что стена на которую монтируется котёл может не выдержать нагрузки то стену необходимо укрепить Вес котла указан в таблице технических характеристик стр 50 2 При монтаже котла на стену реко мендуется использовать анкерные болты обеспечивающие надёжное крепление котла к стене 3 В целях предотвращения возник новения шумов при работе котла рекомендуется использовать буфер ные панели например резиновые 3 Котёл необходимо устанавливать на расстоянии не менее 600 мм от электроприборов 4 Запрещается устанавливать котёл около лестниц и аварийных выходов 5 Высота установки котла опреде ляется от уровня чистого пола до основания корпуса котла Высота установки от 0 8 до 1 1 м 6 Расстояние от передней панели котла до противоположной стены должно быть не менее 0 6 метра Расстояние от боковой стенки котла до стены должно быть таким чтобы не препятствовать проведению профилактических работ с котлом При невозможности соблюдения этой рекомендации расстояние должно быть не менее 0 2 м 33
