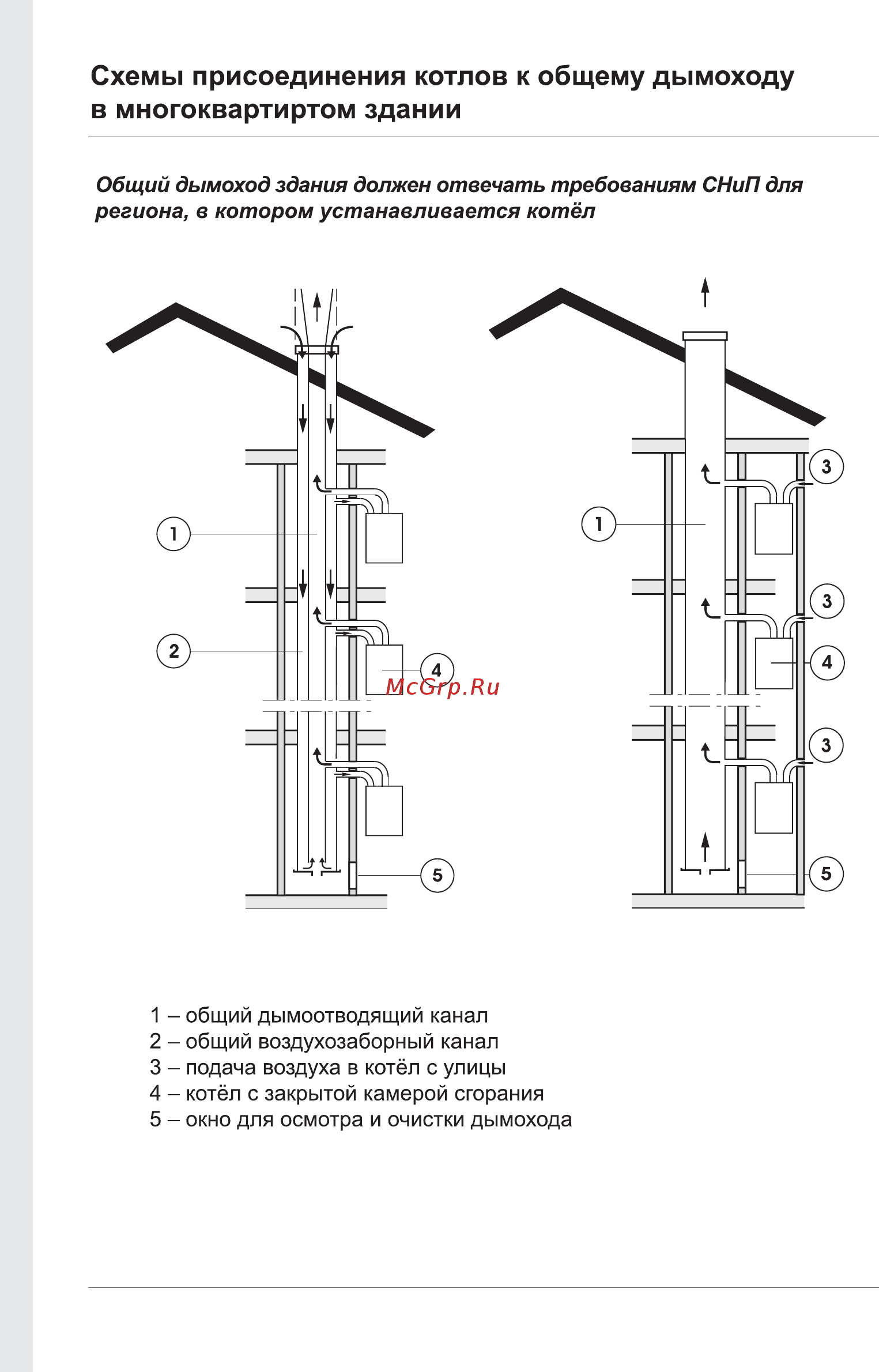

Схемы присоединения котлов к общему дымоходу в многоквартиртом здании Общий дымоход здания должен отвечать требованиям СНиП для региона в котором устанавливается котёл 1 общий дымоотводящий канал 2 общий воздухозаборный канал 3 подача воздуха в котёл с улицы 4 котёл с закрытой камерой сгорания 5 окно для осмотра и очистки дымохода 46
