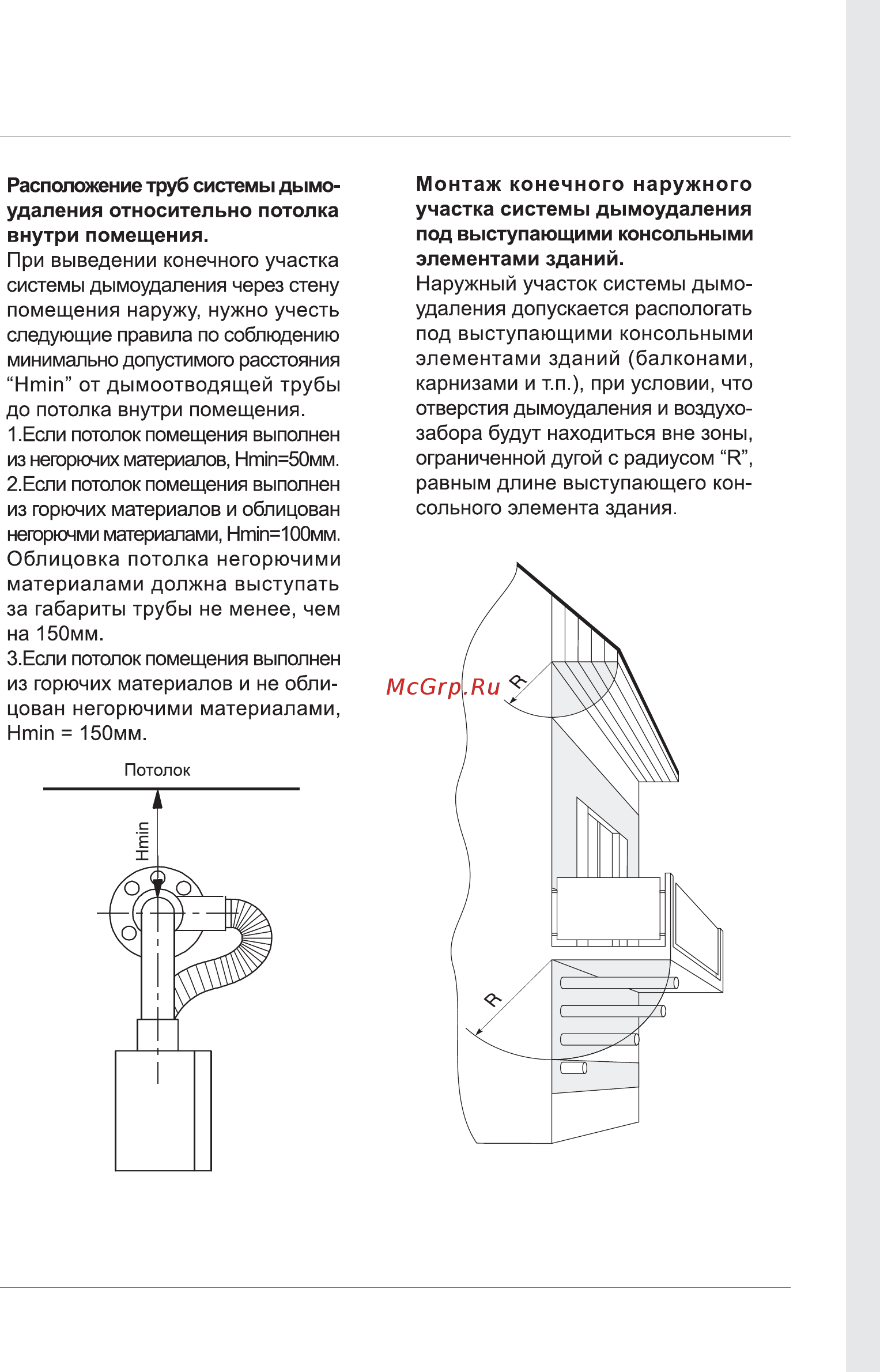

Расположение труб системы дымо удаления относительно потолка внутри помещения При выведении конечного участка системы дымоудаления через стену помещения наружу нужно учесть следующие правила по соблюдению минимально допустимого расстояния Нтт от дымоотводящей трубы до потолка внутри помещения 1 Если потолок помещения выполнен из негорючих материалов Нт п 50мм 2 Если потолок помещения выполнен из горючих материалов и облицован негорюнми материалами Нт1п 100мм Облицовка потолка негорючими материалами должна выступать за габариты трубы не менее чем на 150мм З Если потолок помещения выполнен из горючих материалов и не обли цован негорючими материалами Нтю 150мм Монтаж конечного наружного участка системы дымоудаления под выступающими консольными элементами зданий Наружный участок системы дымо удаления допускается распологать под выступающими консольными элементами зданий балконами карнизами и т п при условии что отверстия дымоудаления и воздухо забора будут находиться вне зоны ограниченной дугой с радиусом R равным длине выступающего кон сольного элемента здания 45
