Husqvarna FS513 9651502-02 [7/40] Идентификация узлов
![Husqvarna FS513 9651502-02 [7/40] Идентификация узлов](/views2/1022308/page7/bg7.png)

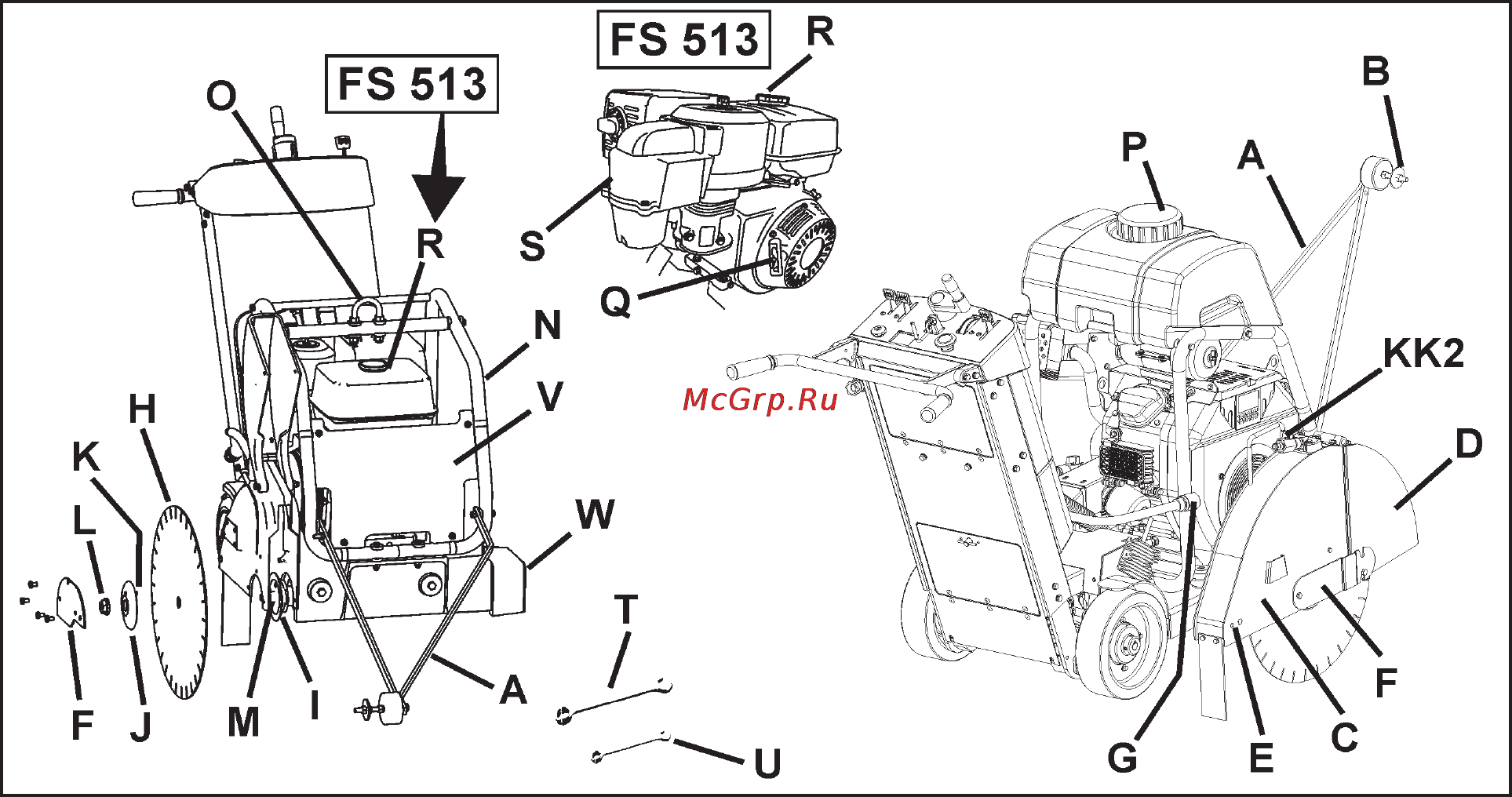

ИДЕНТИФИКАЦИЯ УЗЛОВ
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
- 7 -
A. Передний Указатель: Для направления машины по
прямой линии.
B. Направляющий ролик: На Переднем Указателе (A).
Выставьте вместе с диском (H) по линии раскроя для
получения прямого реза.
C. Кожух диска: Закрывает Диск (H). Должен всегда
быть на месте при работе машины! На нем же отмечено
стрелкой направление вращения диска.
D. Передняя часть Кожуха: Часть Кожуха диска.
Поднимается для установки Диска (H).
E. Болт Задней части Кожуха: Удерживает кожух диска
(C) на месте.
F. Накладка Кожуха: Закрывает Внешний Фланец (J).
G. Водяной Разъем (G): Точка подключения
разбрызгивателей Кожуха (C) к водяным кранам (KK1,
KK2) или к водяному баку (P).
H. Диск: Инструмент, который режет асфальт или бетон
(в комплект машины не входит).
I. Внутренний Фланец: Часть вала, на который
устанавливается Диск (H). При повреждении или износе
заменить.
J. Внешний Фланец: Для удержания Диска (H) на месте.
Имеет штифт (K), который проходит сквозь Диск (H). При
повреждении или износе заменить.
K. Штифт: Удерживает Диск (H) от проворота. При
повреждении или износе заменить.
L. Гайка Вала диска (L1 / L2): Крепит Внешний Фланец
(J) к валу. Гайка (L1) для правой стороны машины имеет
левую резьбу. Гайка (L2) (не показана) для левой
стороны имеет правую резьбу.
M. Вал Диска: Поверхность крепления Диска (H).
N. Рама/ опора водяного бака: удерживает Водяной
бак (P). Основание точки подъема (O).
O. Точка подъема: Поднимайте машину только за этот
хомут!
P. Водяной бак (Если есть): Емкость 25 литров.
Заполняйте только водой! Не заполняйте бензином или
другими огнеопасными материями! Используйте только
для связывания пыли при сухой резке. Используйте
только со сваренными лазером (сухими) Алмазными
Диски (H).
Q. Шнур запуска двигателя (Только FS 513): Для
запуска двигателя. См. руководство по двигателю.
R. Топливный бак: точка заливки топлива.
FS 520 / FS 524: Расположен в задней части машины.
Горловина расположена на левой стороне бака.
FS 513: Расположен на моторе - Смотри руководство по
мотору.
S. Воздухоочиститель двигателя(Показан FS 513):
Проверяйте ежедневно. В пыльных условиях чистите
каждые четыре (4) часа. Смотрите руководство мотора и
раздел эксплуатации резчика.
T. Ключ крепления диска (27mm): Для установки и
удаления Диск а(H). Храните в Отделении Инструмента
(BB).
U. Гаечный ключ (13mm): Для работы с большинством
элементов машины. Храните в Отделении Инструмента
(BB).
V. Передняя панель: Крепится к раме. Открывается для
доступа к выключателю двигателя (DD) [только FS 513].
W. Устройство защиты Вала: Закрывает Внутренний
Фланец (I). Устанавливается со стороны,
противоположной Кожуху диска (C).
X. Пресс-масленка Регулятора глубины: Не показан.
Смотри раздел Эксплуатации.
Y. Сошник Кожуха диска: Удерживает Кожух диска (C)
от колебаний.
Z. Щуп уровня Моторного масла: Для проверки уровня
моторного масла (Не показан, смотри раздел Работа).
