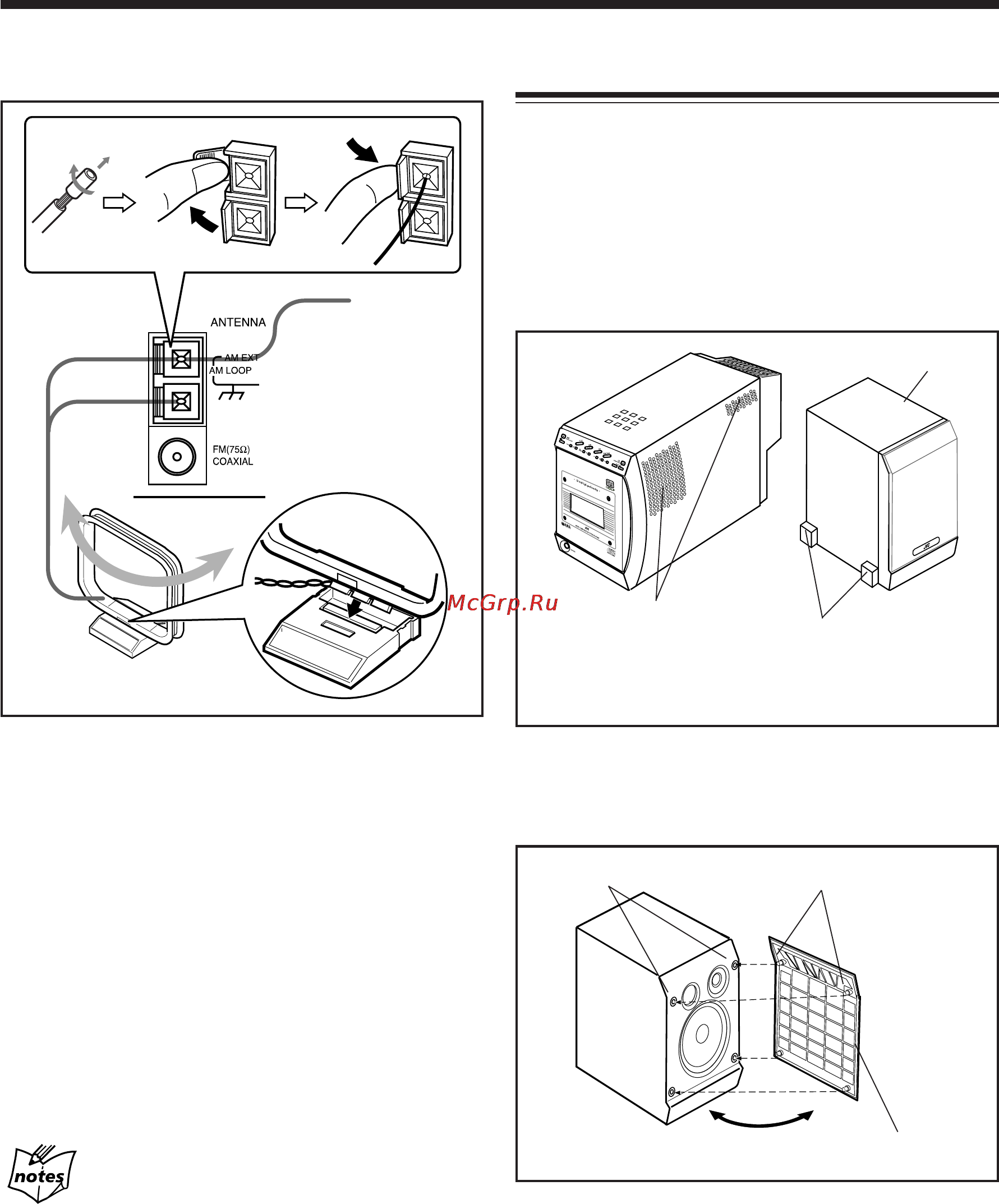

JVC UX-A70MDR [10/54] Подключение громкоговорителей
![JVC UX-A70MDR [10/54] Подключение громкоговорителей](/views2/1002252/page10/bga.png)
– 7 –
1
Если провод покрыт изоляцией, удалите
изоляцию с обоих концов провода.
2
Подключите рамочную антенну AM (MW/LW) к
разъемам AM LOOP, как показано на иллюстрации.
3
Поворачивайте рамочную антенну AM (MW/LW)
для достижения наилучшего качества приема.
Антенна AM (MW/LW)
Подключение внешней антенны AM (MW/LW)
При низком качестве приема подключите одиночный
провод с виниловым покрытием (не входит в комплект)
к разъему AM EXT и вытяните его горизонтально.
Рамочная антенна AM (MW/LW) должна оставаться
подключенной.
Для улучшения качества приема FM и AM (MW/LW)
• Убедитесь в том, что антенна не соприкасается с какими-
либо другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических деталей
устройств, соединительного кабеля и кабеля питания
переменного тока.
Подключение громкоговорителей
Установка прокладок
Если Вы желаете установить громкоговорители по бокам
основного устройства, для обеспечения надлежащей вен-
тиляции Вам следует оставить достаточно места между
основным устройством и правым громкоговорителем.
В этом случае прикрепите полученные в комплекте
прокладки к правому громкоговорителю, как показано
на иллюстрации ниже:
Прокладки (входят в
комплект)
Правый громкоговоритель
Сняв с прокладок верхнюю пленку, Вы можете
прикрепить их к правому громкоговорителю.
Вентиляционное отверстие
Основное
устройство
Удаление решеток громкоговорителей
Вы можете удалить решетки громкоговорителей, как
показано на иллюстрации ниже:
3
Провод с
виниловым
покрытием
(не входит в
комплект)
Рамочная антенна AM (MW/LW)
(входит в комплект)
2
1
Решетки громкоговорителей
Выступы
Отвестия
Для удаления решетки громкоговорителя вставьте
пальцы в верхнюю часть решетки, затем потяните на
себя. Потяните на себя также и нижнюю часть
решетки.
Для прикрепления решетки громкоговорителя
совместите выступы на решетке с отверстиями на
громкоговорителе.
EN01-09.UX-A70MDR [RUS] 20.09.00, 13:027
