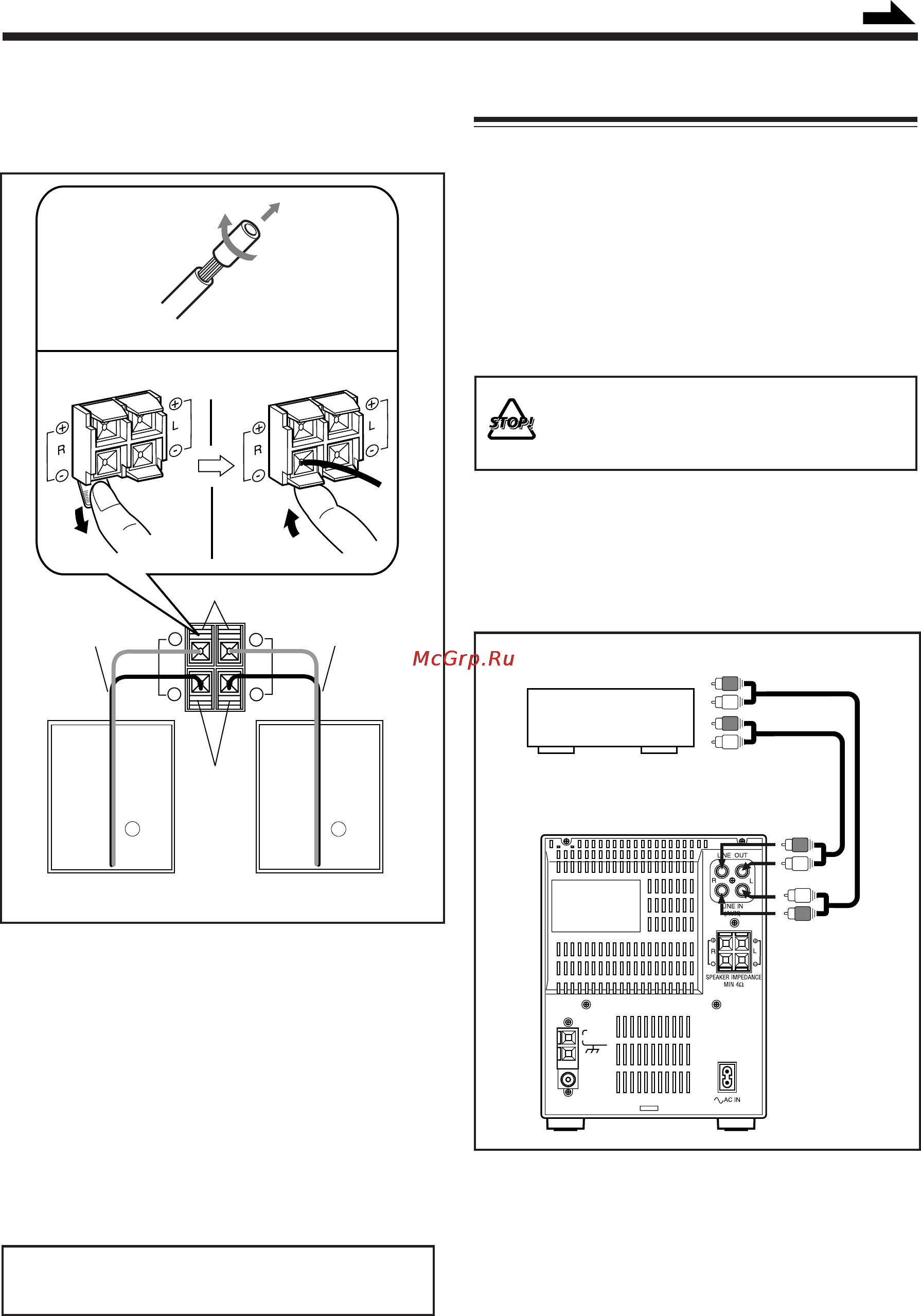

JVC UX-A70MDR [11/54] Подключение других устройств
![JVC UX-A70MDR [11/54] Подключение других устройств](/views2/1002252/page11/bgb.png)
– 8 –
RL
--
+
+
RL
–
AM EXT
AM LOOP
FM(75Ω)
COAXIAL
ANTENNA
Подключение других устройств
Вы можете подключить следующее оборудование к
этому устройству, которое может использоваться как
записывающее и воспроизводящее устройство.
Например, при использовании кассетной деки, Вы
можете осуществлять запись любого источника
сигнала, воспроизводимого на этом устройстве.
При подключении и использовании этого оборудова-
ния ознакомьтесь также с инструкциями для подклю-
чаемых устройств.
• НЕ подключайте другое устройство, когда
включено питание.
• НЕ подключайте к сети ни одно из устройств
до завершения всех подключений.
Подключение дополнительного устройства,
например, кассетной деки
Следите за соответствием окраски штекеров аудио
кабелей и гнезд на задней панели устройства: белые
штекеры и гнезда служат для левого аудио сигнала, а
красные для правого аудио сигнала.
При использовании аудио кабелей (не входят в
комплект), соединяйте:
• Разъемы аудио входа на кассетной деке и разъемы
LINE OUT — для осуществления записи на
кассетную деку.
• Гнезда аудио выхода на кассетной деке и гнезда LINE
IN — для воспроизведения кассет.
К выходу (PLAY)
К входу (REC)
1
Если провод покрыт изоляцией, удалите
изоляцию с обеих концов провода.
2
Откройте разъем громкоговорителя.
3
Вставьте конец кабеля громкоговорителя в
разъем.
Соблюдайте полярность разъемов громкоговори-
телей: Красный (+) в красный (+), а черный (–) в
черный (–).
4
Закройте разъем громкоговорителя на задней
панели устройства.
Используйте только громкоговорители с тем же сопро-
тивлением, что указано на разъемах громкоговорителей
на задней части устройства.
Кабель
громкоговорителя
Кабель
громкоговорителя
Черный
Задний правый
громкоговоритель
Задний левый
громкоговоритель
Красный
1
Разъемы громкоговорителя
3,42
Например:
кассетная дека
Продолжение
Подключение громкоговорителей
Вы можете подключить громкоговорители при
помощи кабелей громкоговорителей.
EN01-09.UX-A70MDR [RUS] 20.09.00, 13:028
