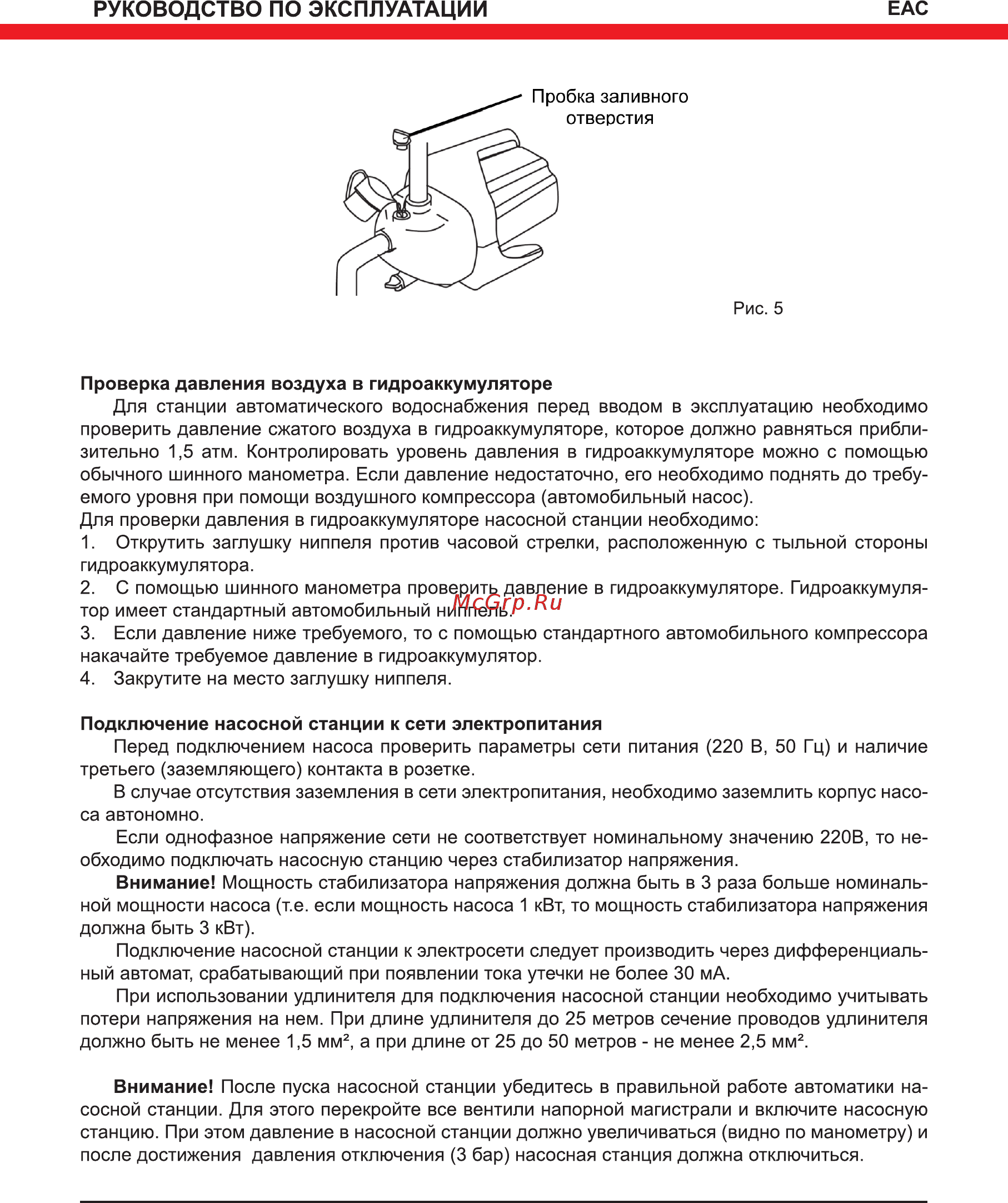

ЕАС РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Пробка заливного отверстия Рис 5 Проверка давления воздуха в гидроаккумуляторе Для станции автоматического водоснабжения перед вводом в эксплуатацию необходимо проверить давление сжатого воздуха в гидроаккумуляторе которое должно равняться прибли зительно 1 5 атм Контролировать уровень давления в гидроаккумуляторе можно с помощью обычного шинного манометра Если давление недостаточно его необходимо поднять до требу емого уровня при помощи воздушного компрессора автомобильный насос Для проверки давления в гидроаккумуляторе насосной станции необходимо 1 Открутить заглушку ниппеля против часовой стрелки расположенную с тыльной стороны гидроаккумулятора 2 С помощью шинного манометра проверить давление в гидроаккумуляторе Гидроаккумуля тор имеет стандартный автомобильный ниппель 3 Если давление ниже требуемого то с помощью стандартного автомобильного компрессора накачайте требуемое давление в гидроаккумулятор 4 Закрутите на место заглушку ниппеля Подключение насосной станции к сети электропитания Перед подключением насоса проверить параметры сети питания 220 В 50 Гц и наличие третьего заземляющего контакта в розетке В случае отсутствия заземления в сети электропитания необходимо заземлить корпус насо са автономно Если однофазное напряжение сети не соответствует номинальному значению 220В то не обходимо подключать насосную станцию через стабилизатор напряжения Внимание Мощность стабилизатора напряжения должна быть в 3 раза больше номиналь ной мощности насоса т е если мощность насоса 1 кВт то мощность стабилизатора напряжения должна быть 3 кВт Подключение насосной станции к электросети следует производить через дифференциаль ный автомат срабатывающий при появлении тока утечки не более 30 мА При использовании удлинителя для подключения насосной станции необходимо учитывать потери напряжения на нем При длине удлинителя до 25 метров сечение проводов удлинителя должно быть не менее 1 5 мм2 а при длине от 25 до 50 метров не менее 2 5 мм2 Внимание После пуска насосной станции убедитесь в правильной работе автоматики на сосной станции Для этого перекройте все вентили напорной магистрали и включите насосную станцию При этом давление в насосной станции должно увеличиваться видно по манометру и после достижения давления отключения 3 бар насосная станция должна отключиться 10
