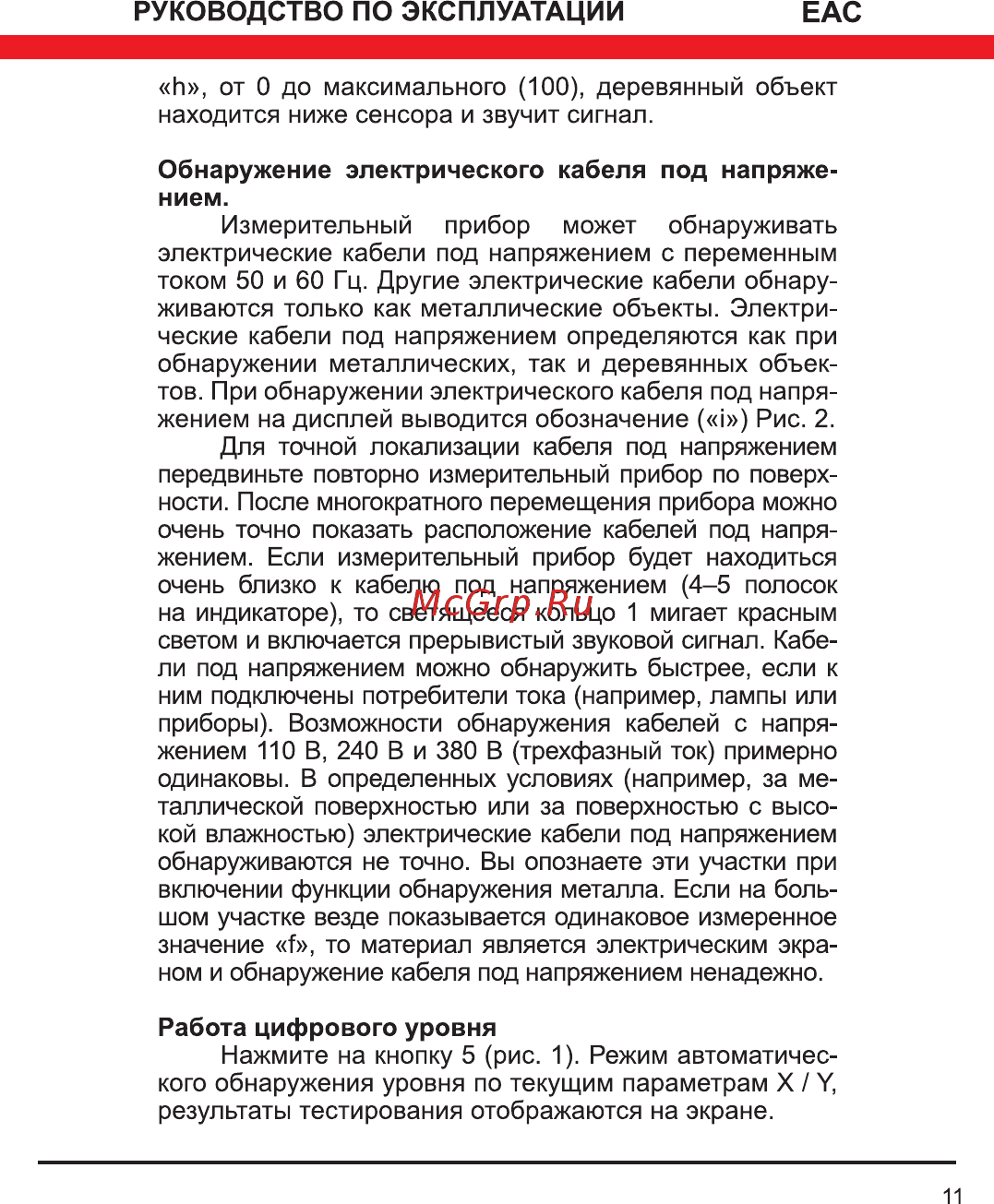

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЕАС И от 0 до максимального 100 деревянный объект находится ниже сенсора и звучит сигнал Обнаружение электрического кабеля под напряже нием Измерительный прибор может обнаруживать электрические кабели под напряжением с переменным током 50 и 60 Гц Другие электрические кабели обнару живаются только как металлические объекты Электри ческие кабели под напряжением определяются как при обнаружении металлических так и деревянных объек тов При обнаружении электрического кабеля под напря жением на дисплей выводится обозначение I Рис 2 Для точной локализации кабеля под напряжением передвиньте повторно измерительный прибор по поверх ности После многократного перемещения прибора можно очень точно показать расположение кабелей под напря жением Если измерительный прибор будет находиться очень близко к кабелю под напряжением 4 5 полосок на индикаторе то светящееся кольцо 1 мигает красным светом и включается прерывистый звуковой сигнал Кабе ли под напряжением можно обнаружить быстрее если к ним подключены потребители тока например лампы или приборы Возможности обнаружения кабелей с напря жением 110 В 240 В и 380 В трехфазный ток примерно одинаковы В определенных условиях например за ме таллической поверхностью или за поверхностью с высо кой влажностью электрические кабели под напряжением обнаруживаются не точно Вы опознаете эти участки при включении функции обнаружения металла Если на боль шом участке везде показывается одинаковое измеренное значение Ь то материал является электрическим экра ном и обнаружение кабеля под напряжением ненадежно Работа цифрового уровня Нажмите на кнопку 5 рис 1 Режим автоматичес кого обнаружения уровня по текущим параметрам X У результаты тестирования отображаются на экране 11
