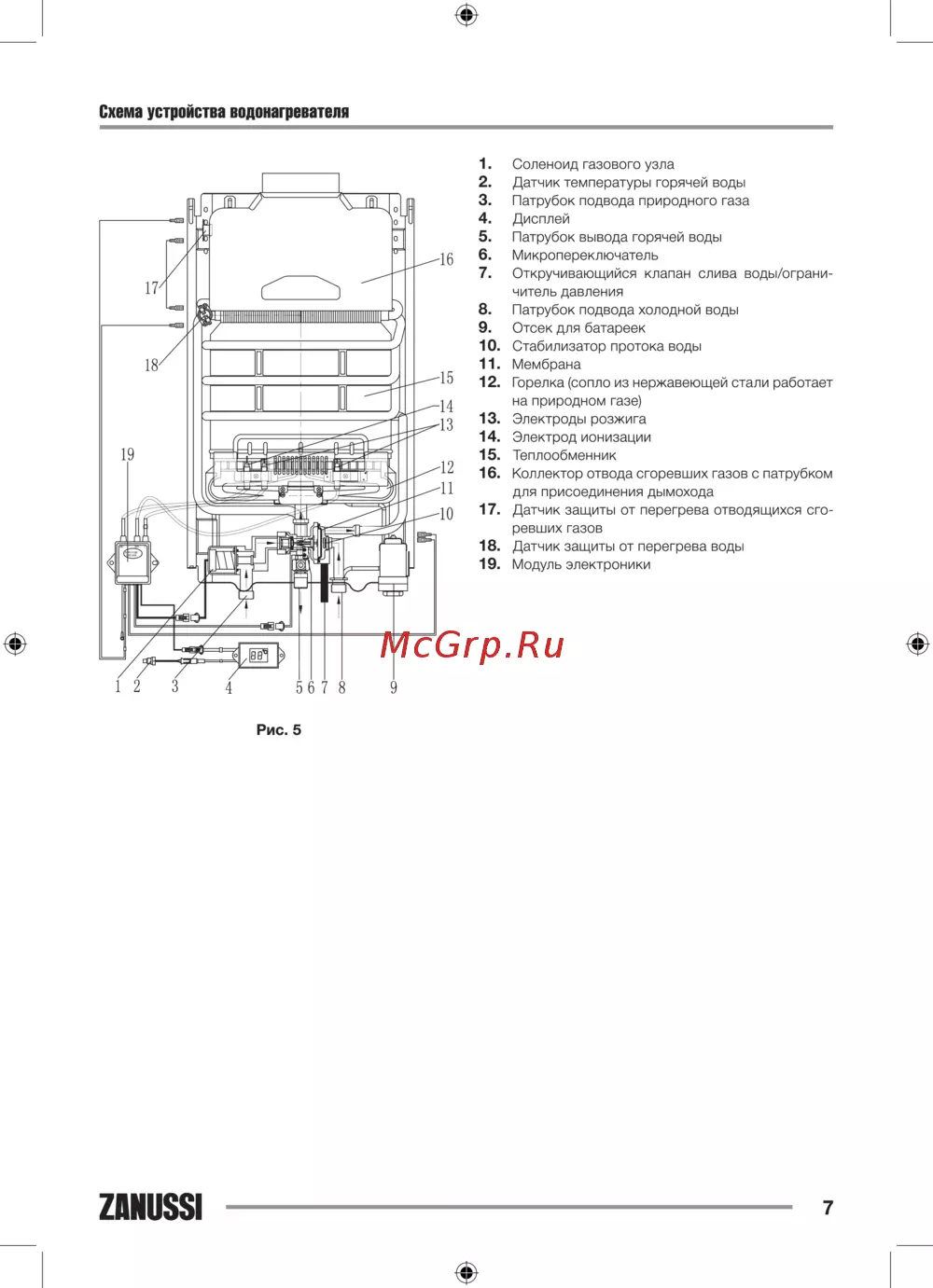

Схема устройства водонагревателя 1 Соленоид газового узла 2 Датчик температуры горячей воды 3 Патрубок подвода природного газа 4 Дисплей 5 Патрубок вывода горячей воды 6 Микропереключатель 7 Откручивающийся клапан слива воды ограничитель давления 8 Патрубок подвода холодной воды 9 Отсек для батареек 10 Стабилизатор протока воды 11 Мембрана 12 Горелка сопло из нержавеющей стали работает на природном газе 13 Электроды розжига 14 Электрод ионизации 15 Теплообменник 16 Коллектор отвода сгоревших газов с патрубком для присоединения дымохода 17 Датчик защиты от перегрева отводящихся сго ревших газов 18 Датчик защиты от перегрева воды 19 Модуль электроники Рис 5 гпии 7

Изучите схему устройства водонагревателя, включая ключевые компоненты, такие как соленоид, датчики и теплообменник. Узнайте о их функциях и взаимодействии.
