1 ОПИСАНИЕ МОРОЗИЛЬНИКА

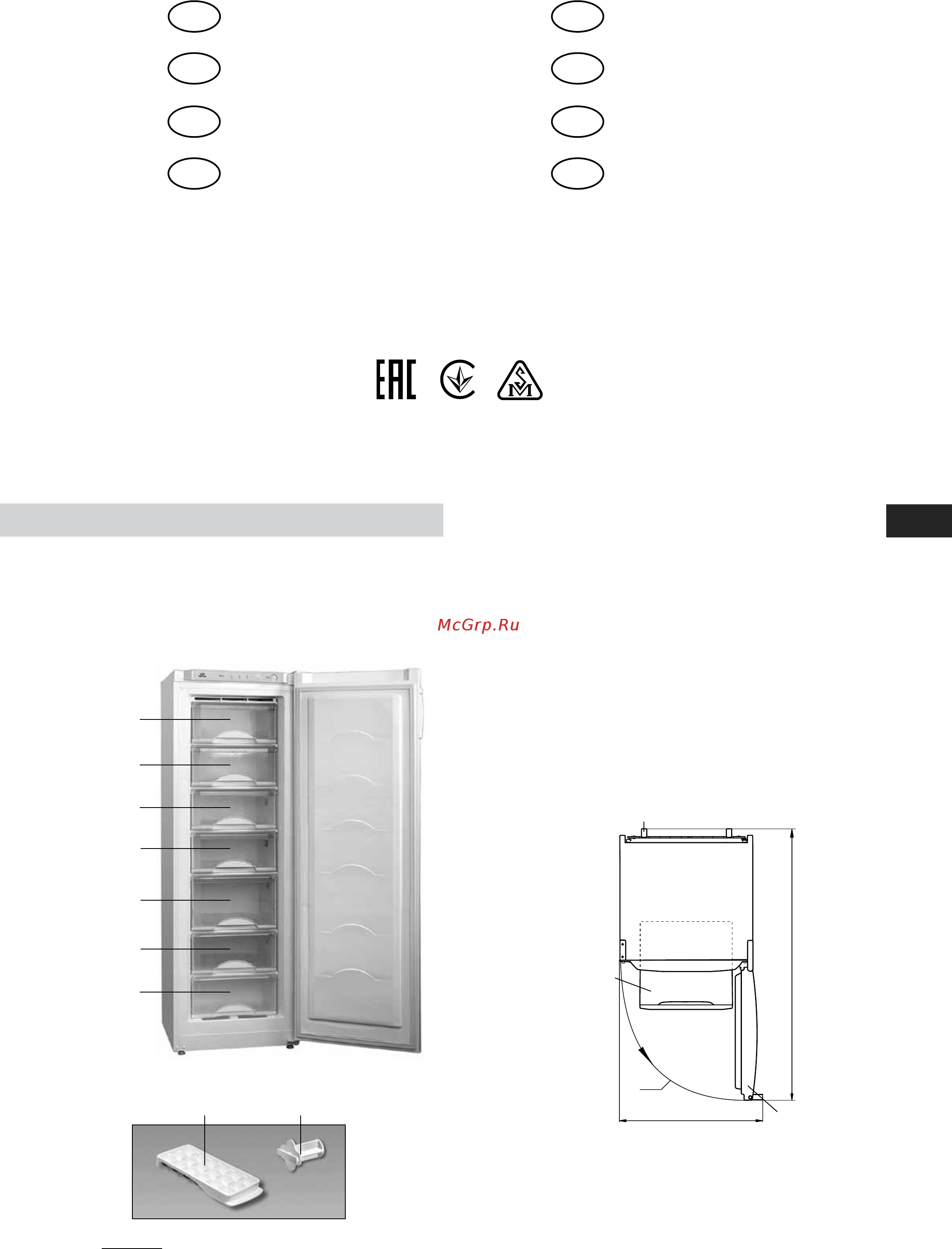

1.1 Морозильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, хранения замороженных
продуктов в корзинах, приготовления пищевого льда.
Морозильник может работать в одном из двух режимов – в
режиме «Хранение» или в режиме «Замораживание».
М-7201-ХХХ
М-7203-ХХХ
М-7204-ХХХ
Рисунок 1 – Морозильник и комплектующие изделия
корзина (нижняя)
корзина
корзина BIG BOX*
корзина
корзина
корзина
Рисунок 2 – Морозильник (вид сверху)
корзина
упор задний
дверь
морозильника
90
0
632
1210
1.2 Эксплуатировать морозильник необходимо при темпера-
туре окружающей среды от плюс 10
0
С до плюс 43
0
С.
1.3 Общее пространство, необходимое для эксплуатации мо-
розильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из морозильника необходимо открывать дверь на
угол не менее 90
0
.
корзина
*Входит в комплект поставки М-7204-ХХХ.
