![Термофор огонь-батарея 11, антрацит-серый металлик Инструкция по эксплуатации онлайн [7/39] 188944](/img/pdf.png)
Термофор огонь-батарея 11, антрацит-серый металлик Инструкция по эксплуатации онлайн [7/39] 188944
![Термофор огонь-батарея 11, антрацит-серый металлик Инструкция по эксплуатации онлайн [7/39] 188944](/views2/1226274/page7/bg7.png)
6
370
655
760
555
475
405

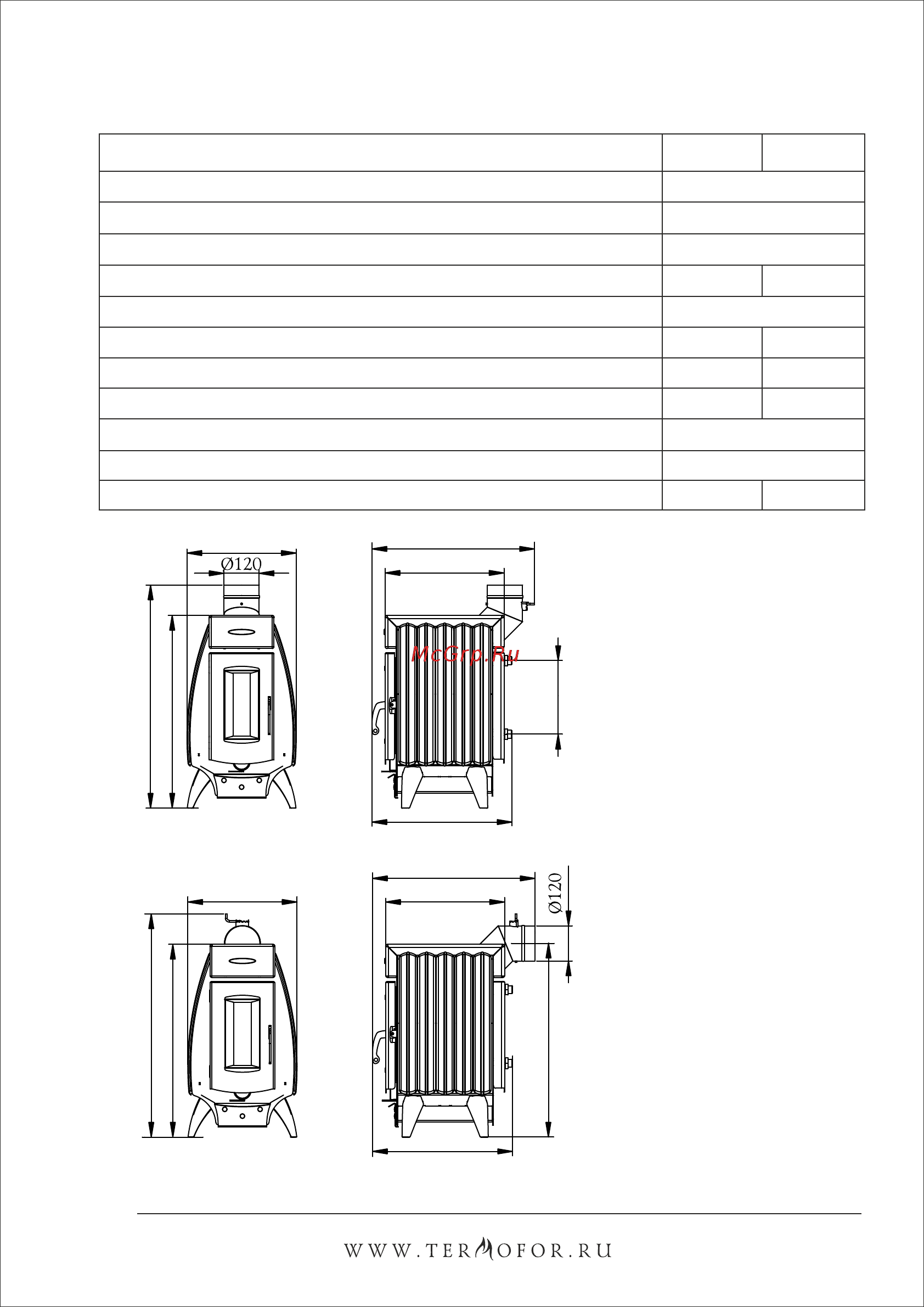

Рисунок 2. Габаритные
размеры «Огонь-батарея 5Б»
с выходом для трубы назад.
370
555
405
475
655
760
Рисунок 1. Габаритные
размеры «Огонь-батарея 5Б»
с выходом для трубы вверх.
Модели «5» «5Б»
Максимальный объем отапливаемого помещения, куб. м 100
Номинальная мощность, кВт 6
Габаритные размеры (Ширина х Глубина х Высота), мм 370х555х760
Масса, кг 42 44
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л 35 32
30 27
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 295 275
Диаметр дымохода, мм 120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3
Таблица 2. «Огонь-батарея 5» и «Огонь-батарея 5Б»
Технические характеристики.
250
660
Содержание
- Тепло приходит из сибири 2
- Содержание 3
- Модельный ряд 4
- Назначение печи 4
- Особенности конструкции 5
- Технические характеристики 6
- Конструкция печи 11
- Рисунок 9 общий вид и расположение основных 12
- Элементов печи огонь батарея 7б 12
- Выступ зольника 13
- Герметичный зольный ящик 13
- Рисунок 10 выдвижной 13
- Уплотнитель 13
- А выход для дымовой 14
- Б выход для дымовой 14
- Маркировка и упаковка печи 14
- Рисунок 11 варианты установки выхода для дымовой трубы 14
- Трубы вверх 14
- Трубы назад 14
- Использование по назначению 15
- Выход для 23
- Дымовая труба 23
- Дымовой трубы 23
- Техническое обслуживание 32
- Текущий ремонт 34
- Рисунок 16 демонтаж 35
- Теплообменника 35
- Гарантийные обязательства 36
- Транспортирование 37
- Хранение 37
- Комплект поставки 38
- Утилизация 38
