7
370
655
760
530
680
600

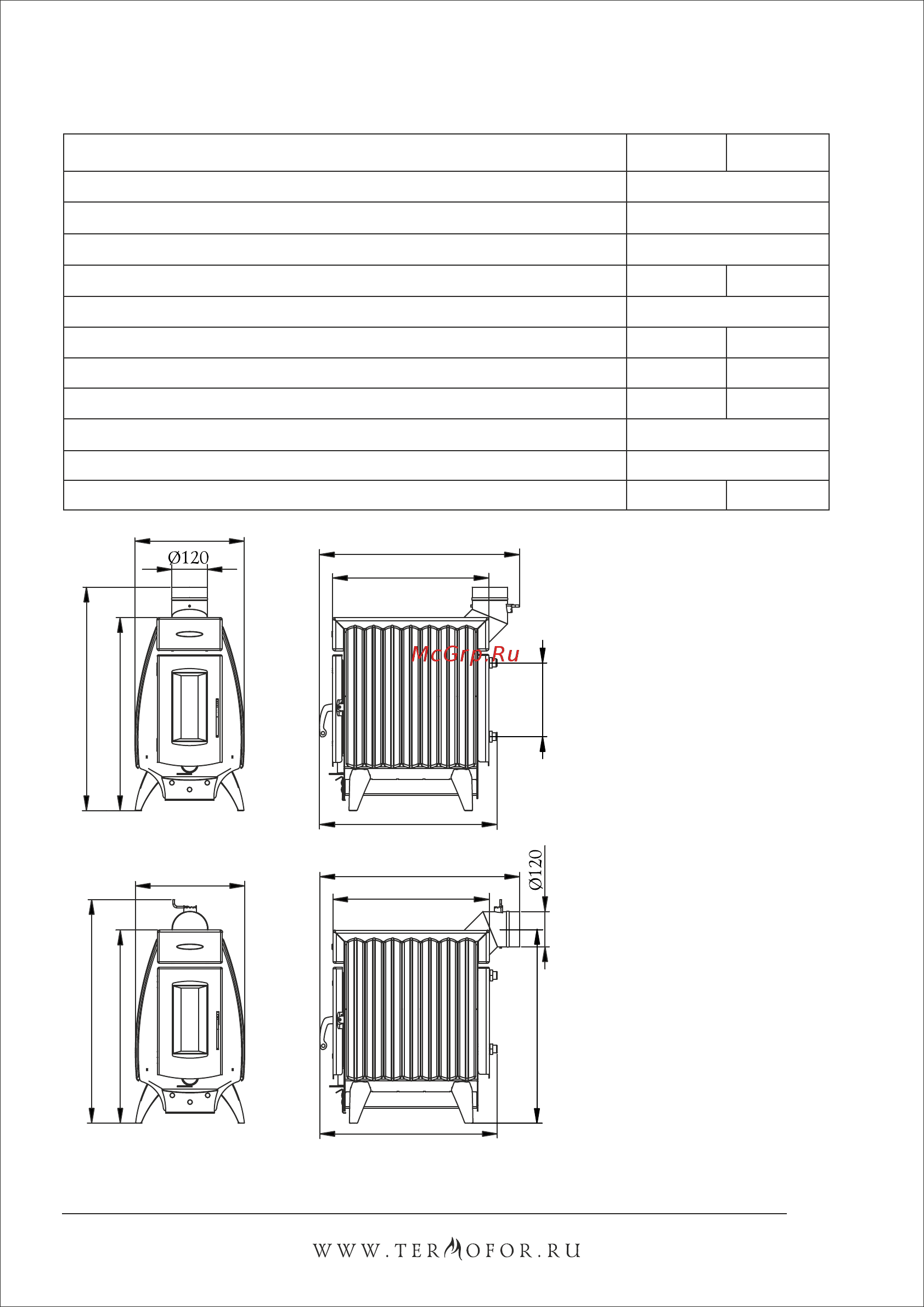

Рисунок 4. Габаритные
размеры «Огонь-батарея 7Б»
с выходом для трубы назад.
370
655
760
680
600
530
Рисунок 3. Габаритные
размеры «Огонь-батарея 7Б»
с выходом для трубы вверх.
Модели «7» «7Б»
Максимальный объем отапливаемого помещения, куб. м 150
Номинальная мощность, кВт 10
Габаритные размеры (Ширина х Глубина х Высота), мм 370х680х760
Масса, кг 52 54
Проем топочной дверцы, мм 150х300
Объем камеры сгорания, л 47 45
42 40
Максимальный объем загрузки топлива, л
Максимальная длина полена, мм 420 400
Диаметр дымохода, мм 120
Рекомендуемая высота дымохода, м 5
Объем бака-теплообменника, л - 1,3
Таблица 3. «Огонь-батарея 7» и «Огонь-батарея 7Б»
Технические характеристики.
250
660
