Вентиляционный патрубок
Вращающийся разбрызгиватель
Биозагрузка
Циркулярный насос
Выход очищенной воды
Розетка
Вход сточных вод
Первая камера
3-х камерного
отстойника
Вторая камера 3-х камерного
отстойника
Третья камера
3-х камерного
отстойника
Электронный модуль управления
Описание работы станции Alta Bio
Станции Alta Bio с организацией удаления очищенной воды
в самотечном режиме
В Станциях Alta Bio 3, 5, 5 Low, 5 OR, 7, 7 OR, 10 и 15 удаление очищенной воды организовано
в самотечном режиме.
Очистка сточных вод в станции Alta Bio, происходит в два основных этапа:
Первый этап заключается в осаждении взве-
шенных частиц в трехкамерном отстойнике.
Отстойник (нижняя часть Станции) состоит
из 3-х отдельных секций с переливами, через
которые протекают стоки бытовой канализа-
ции. Переливы расположены таким образом,
чтобы сточные воды протекали с наименьшей
скоростью, благодаря чему в каждой камере
происходит оседание грубодисперсных взве-
шенных частиц на дно. Объём первой секции
составляет 50%, а второй и третьей – по 25%
от общего объема отстойника.
Общий объем отстойника рассчитан на двух-
суточную переработку стока.
Второй этап – доочистка в биофильтре. Из третьей камеры отстойника осветленные сточ-
ные воды при помощи дренажного насоса, управляемого электронным блоком, перекачи-
ваются в верхнюю часть станции и через вращающийся распылитель равномерно разбрыз-
гиваются по всей площади биозагрузки (биофильтра). Фильтр является местом обитания
микроорганизмов. В момент разбрызгивания сточные воды насыщаются кислородом
и фильтруются через загрузочный материал.
Включение циркуляционного насоса происходит по заданию блока управления, располо-
женного в биореакторе станции.
Далее часть вод, насыщенных биоорганизмами, возвращается в первую камеру, что позво-
ляет ускорить процесс разложения и осаждения взвешенных частиц.
Микроорганизмы ускоряют процессы разложения биомассы, после чего происходит окис-
ление веществ, содержащих азот, до нитратов и нитритов с последующим выделением азо-
та в первой камере системы.
Основной объем очищенной воды возвращается в третью камеру. Отбор очищенной воды
для выхода из Станции происходит из средней части третьей камеры. Такая конструкция
препятствует выходу из Станции осадка, находящегося на дне, и отмерших колоний бакте-
рий плавающих на поверхности.

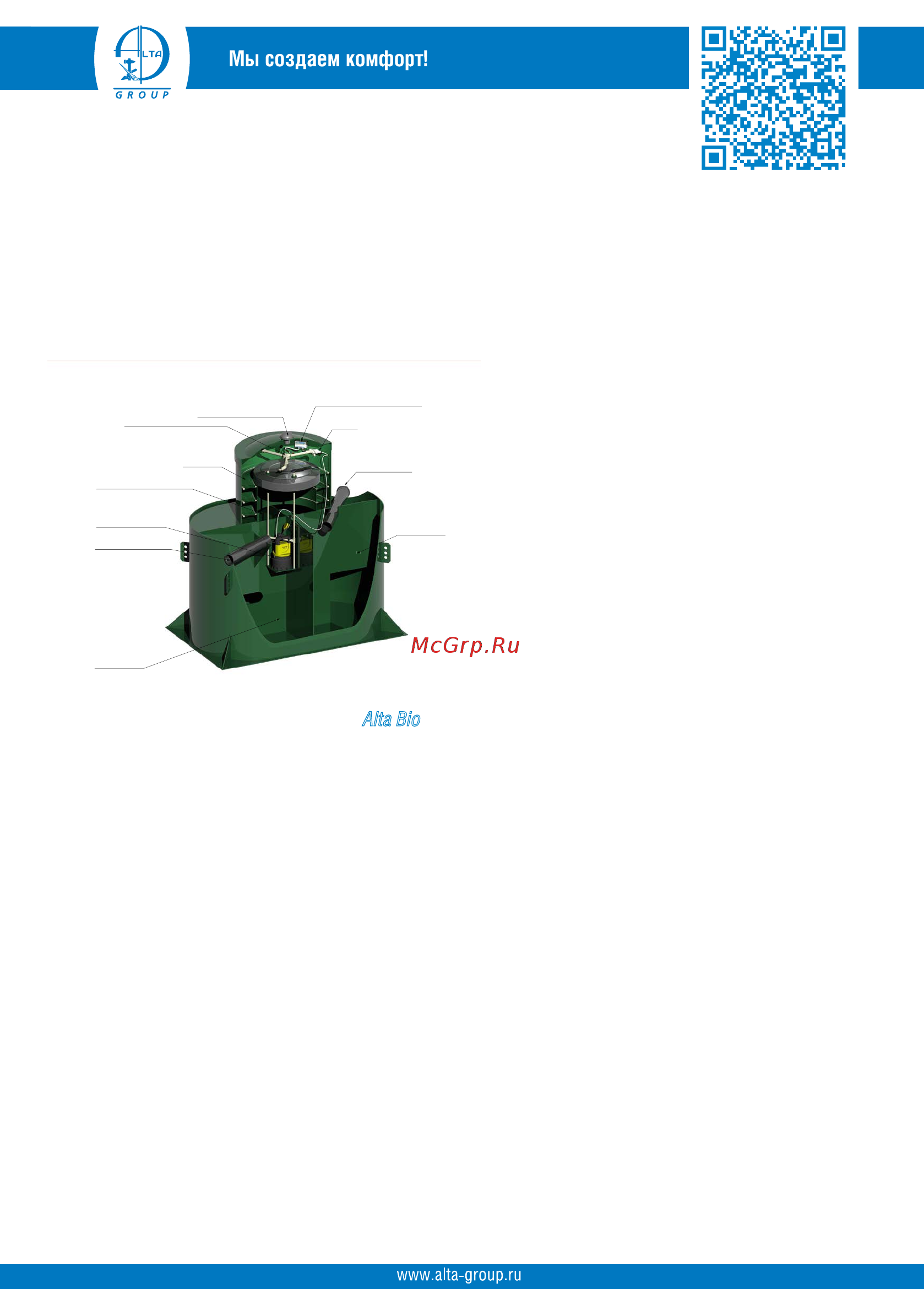

Рисунок 1. Схема работы Станции
