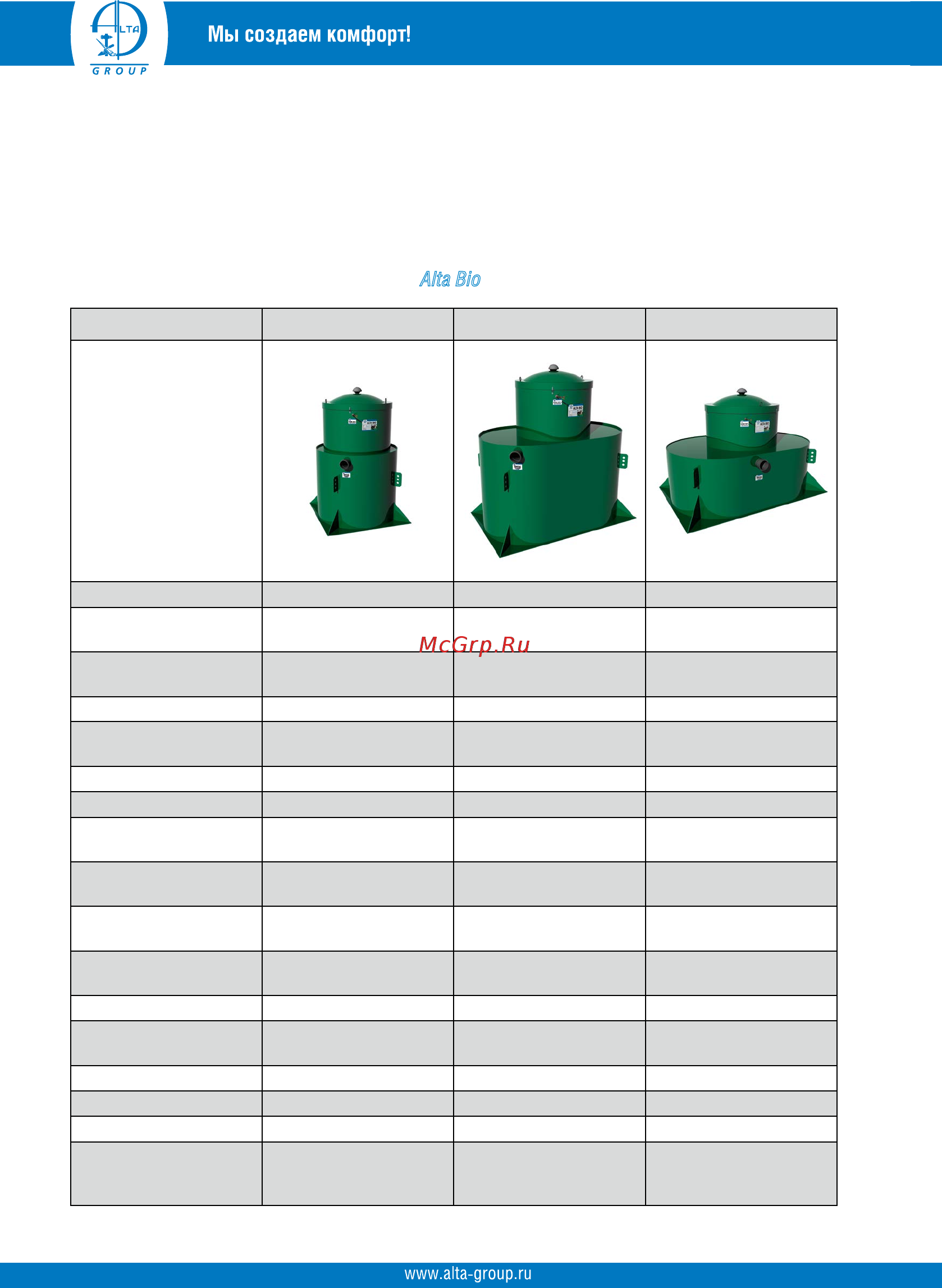

Alta Group alta bio 10 [6/64] Таблица 1 станции alta bio с самотечным удалением очищенной воды
![Alta Group alta bio 10 [6/64] Таблица 1 станции alta bio с самотечным удалением очищенной воды](/views2/1227035/page6/bg6.png)
6
Основные технические характеристики Станций Alta Bio см. Таблицы 1 – 3.
Габаритный чертеж Станции Alta Bio, поставляемой модели, см. комплект сопроводитель-
ной документации.
Таблица 1. Станции
Alta Bio с самотечным удалением очищенной воды
Модель
Alta Bio 3 Alta Bio 5 Alta Bio 5 Low
Внешний вид
Производительность, м
3
/сут. 0,6 1 1
Количество пользователей,
чел.
до 3-х до 5-ти до 5-ти
Максимальный залповый
сброс, л
120 210 210
Размер основания, мм 1200х1200 1980х1200 2000х1300
Габаритная высота станции,
мм
1840 2040 1390
Диаметр горловины, мм 955 955 955
Вес, кг 100 136 130
Глубина / диаметр входа,
мм*
585 / 110 585 / 110 435 / 110
Глубина / диаметр рабочего
выхода, мм
625 / 110 625 / 110 475 / 110
Глубина / диаметр
аварийного выхода, мм
-- -- --
Площадь для установки
системы, м
3
2 3,1 3,3
Объем земляных работ, м
3
3,6 6 4,9
Электрооборудование
Погружной, дренажный
насос
Погружной, дренажный
насос
Погружной, дренажный
насос
Установочная мощность, кВт 0,32 0,32 0,32
Энергопотребление, кВт/ч 0,08 0,08 0,08
Напряжение, В 220 220 220
Рекомендованные
параметры подводящего
электрокабеля
3х1,5 3х1,5 3х1,5
