При укладке под мягкие напольные покрытия
устанавливайте датчик температуры пола в зоне
с минимальной нагрузкой на поверхность. Под датчик
в теплоотражающем материале делается канавка
(вырез, углубление) для последующей равномерности
поверхности напольного покрытия. При необходимо-
сти сделайте под датчик дополнительное углубление
в первичном полу.
Для системы мощностью 2 кВт и более рекомендуется
производить подключение через отдельный автомат.
21. Протестируйте систему обогрева.
21.1 Включите систему и установите температуру пола
не более 30 °С.
21.2 Проверьте нагрев каждой полосы термопленки.
20. Подключите терморегулятор к электрической сети
(рис. 28).
20.1 Подключение терморегулятора и питания от электри-
ческой сети должно быть выполнено квалифицирован-
ным электромонтажником.
20.2 Учтите при расчете мощности все дополнительные
электрические устройства, которые так же могут быть
подключены к этой сети.

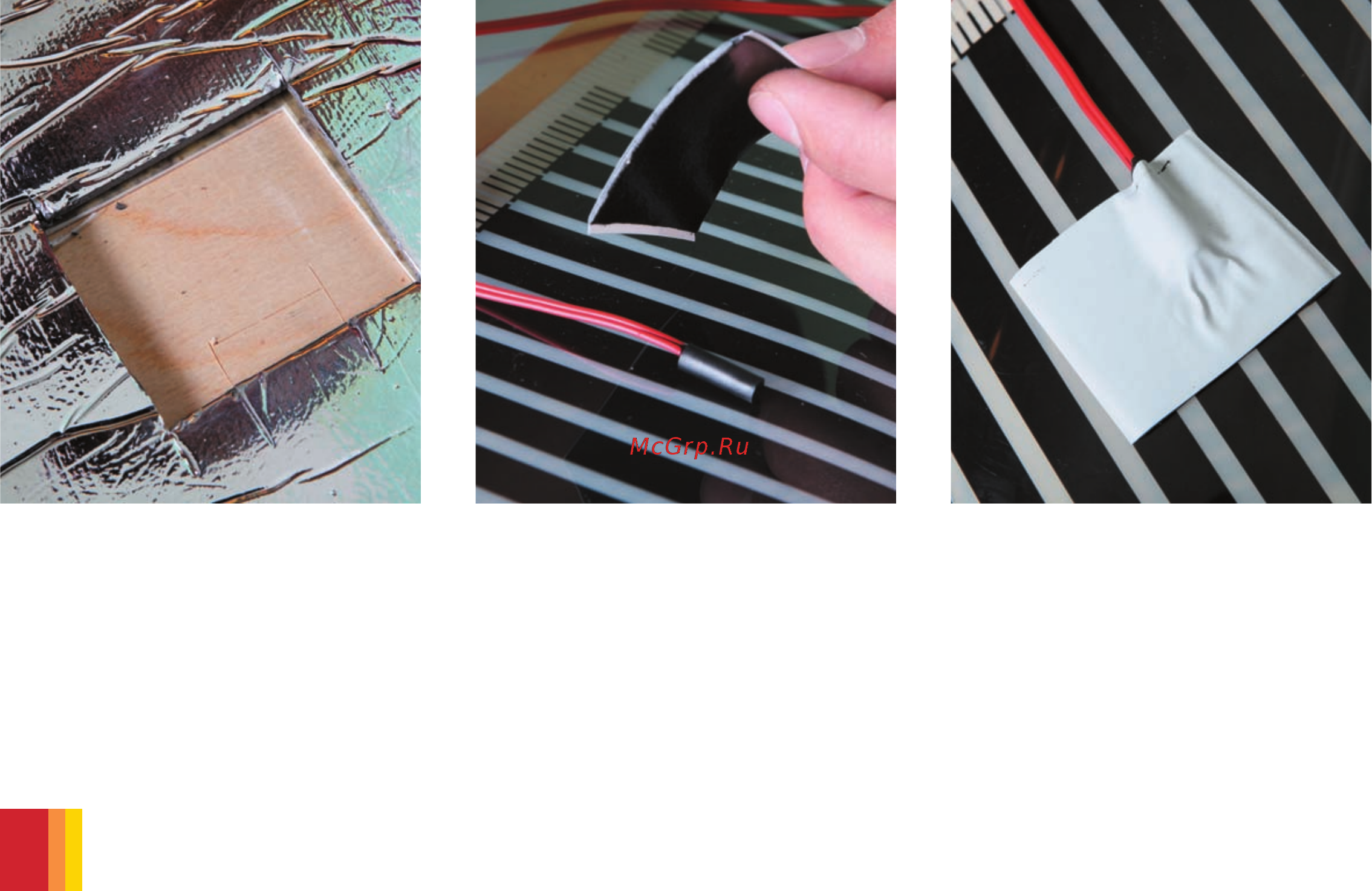

Рис. 24. Отверстие под датчик температуры пола
в теплоотражающем материале
Рис. 25. Датчик прикрепляется к термопленке битумной
изоляцией
Рис. 26. Установленный и приклеенный датчик температуры
пола. Вид снизу термопленки
14
