ВНИМАНИЕ! На рисунке показан пример под-
ключения соединительных проводов к кон-
кретному терморегулятору CALEO UTH-10E.
Для подключения других терморегуляторов
необходимо строго следовать инструкции
по установке и эксплуатации этих терморегу-
ляторов.
17. Еще раз проверьте качество изоляции всех мест со-
единения термопленки и проводов, а также все линии
отреза медной шины.
18. Подключите соединительные провода
к терморегулятору.
Подключение должно проводиться согласно схеме
подключения, которая входит в комплект терморегу-
лятора. Необходимо строго следовать инструкции по
установке и эксплуатации терморегулятора, входящей
в его комплект.
19. Установите и подключите датчик пола
к терморегулятору.
Датчик пола устанавливается под термопленку снизу
черной полосы нагревательного элемента. Датчик при-
крепляется к термопленке битумной изоляцией.

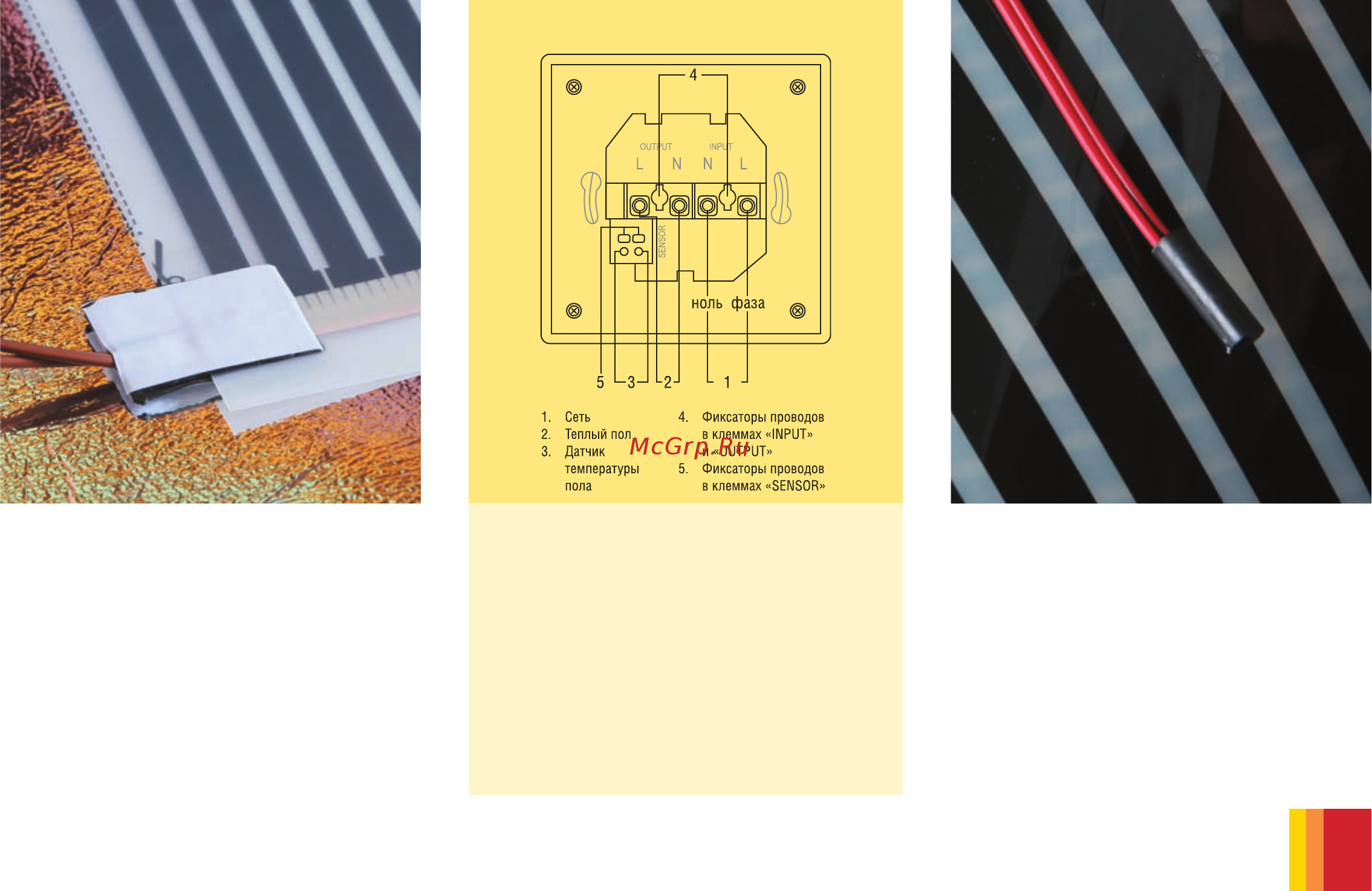

Рис. 21. Вид заизолированного контактного зажима
с подключенными проводами
Рис. 22. Пример подключения соединительных проводов
к терморегулятору CALEO UTH-10E
Рис. 23. Установка датчика температуры пола
13
