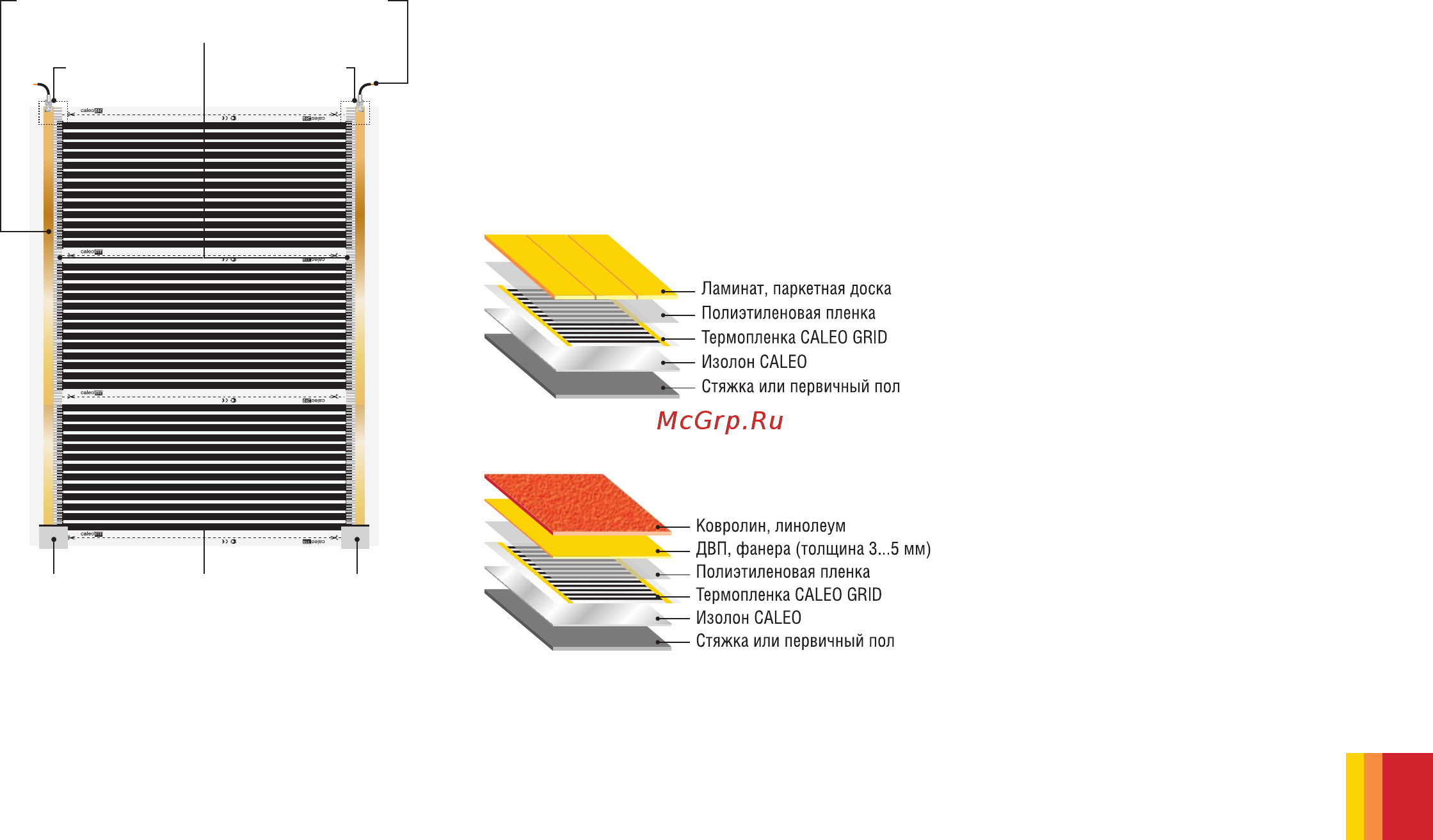

Рис. 4. Общий вид термопленки CALEO, расположение
основных ее элементов, контактных зажимов и мест
подключения и изоляции
Медный
провод
Заизолированный контактный зажим
Антиискровая
серебряная сетка
Карбоновый
нагревательный
элемент
Медная
шина
Битумная
изоляция
Битумная
изоляция
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
220 Вт/м
2
, 220 В/ 50 ГцCALEO GRID Heating Film
CALEO GRID Heating Film Far Infrared Ray Film Heater
www.caleo.ru
www.caleo.ru
Made in Korea
Варианты монтажа
комплектов CALEO GRID
и CALEO GOLD
под рекомендованные
напольные покрытия
Под ламинат/паркетную доску
Под ковролин/линолеум
Рис. 5. Схема монтажа теплого пола CALEO
под ламинат, ковролин, линолеум
Последовательность монтажа
теплого пола CALEO
1. Подготовьте все необходимые для монтажа материалы.
2. Заранее определите место расположения терморегуля-
тора на стене.
3. Определите поверхность пола, на которую впослед-
ствии будет уложена термопленка (см. стр. 11).
4. Подготовьте чистую и ровную поверхность пола,
на которую будете укладывать термопленку CALEO.
5. Уложите на эту поверхность теплоотражающий мате-
риал Изолон CALEO блестящей поверхностью вверх.
5.1 Имейте ввиду, что теплоотражающий материал реко-
мендуется укладывать на всю площадь помещения,
а не только под термопленку. В этом случае удастся
избежать малейших неровностей пола после укладки
финишного покрытия.
5.2 Не оставляйте воздушного промежутка между термо-
пленкой и теплоотражающим материалом.
6. Прикрепите листы теплоотражающего материала
к первичному полу скотчем и им же скрепите их между
собой.
7. Раскатайте рулон термопленки поверх теплоотра-
жающего материала (рис. 7) и разрежьте на полосы
нужного вам размера (рис. 8).
ВНИМАНИЕ! Перед началом монтажа
тщательно изучите инструкцию.
7
