Обслуживание
Многофункциональный принтер серии WorkCentre 5300
Руководство пользователя
185
Замена картриджа брошюровщика для финишера-степлера LX
Примечание: В брошюровщике используются два картриджа сшивателя с маркировкой
R2 и R3. Для сшивания брошюр в обоих картриджах сшивателя должны быть скрепки.
ПРЕДУПРЕЖДЕНИЕ: Не выполняйте данную процедуру во время копирования
или печати.

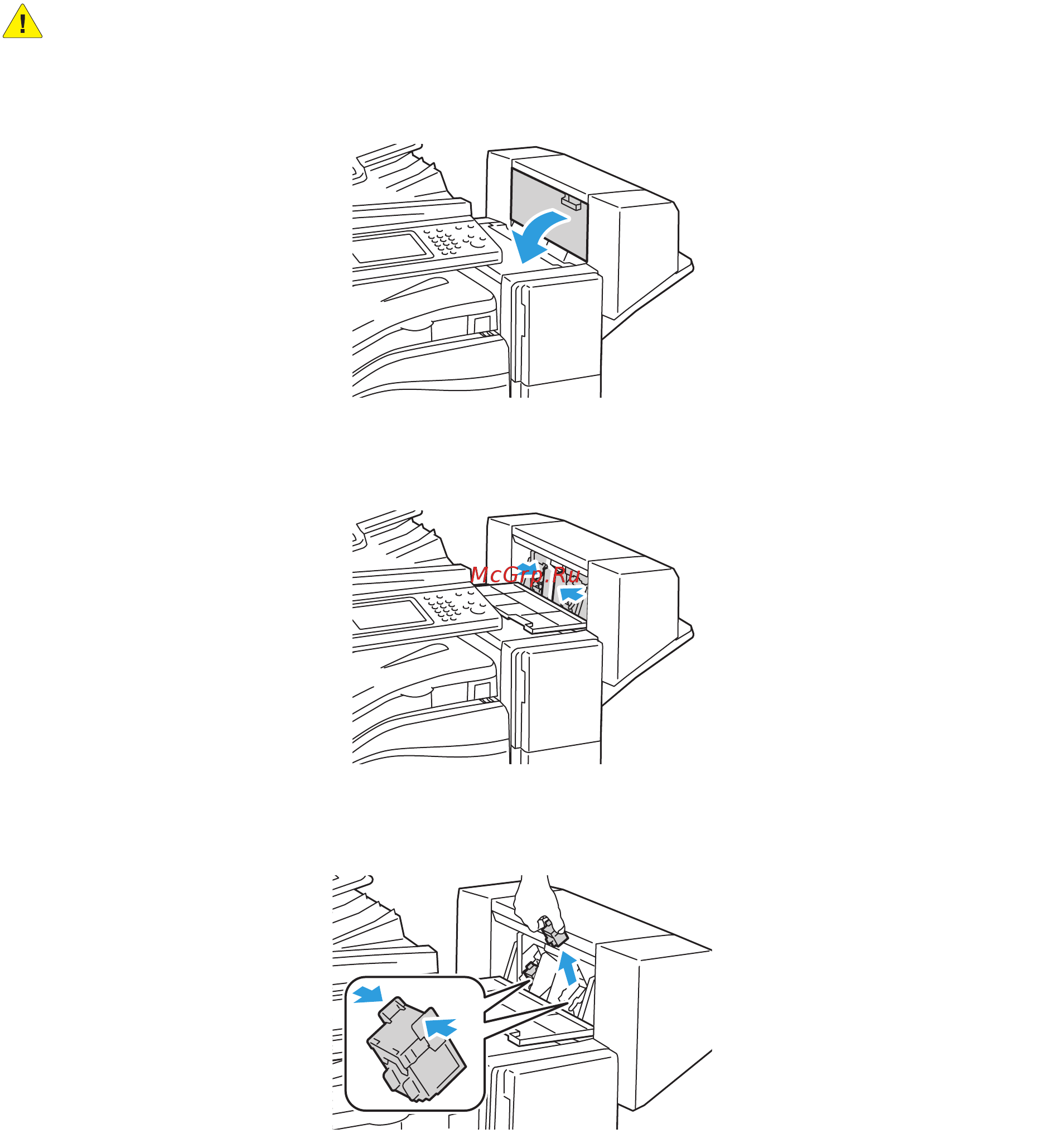

1. Откройте боковую крышку брошюровщика.
2. Если картриджей сшивателя не видно, возьмитесь за вертикальные панели с левой и
правой стороны проема и аккуратно сдвиньте их в центр до упора.
3. Возьмитесь за оранжевые выступы с обеих сторон картриджа сшивателя и извлеките
картридж из сшивателя.
wc53xx-054
wc53xx-055
wc53xx-056
