Устранение неисправностей
Многофункциональный принтер серии WorkCentre 5300
Руководство пользователя
213

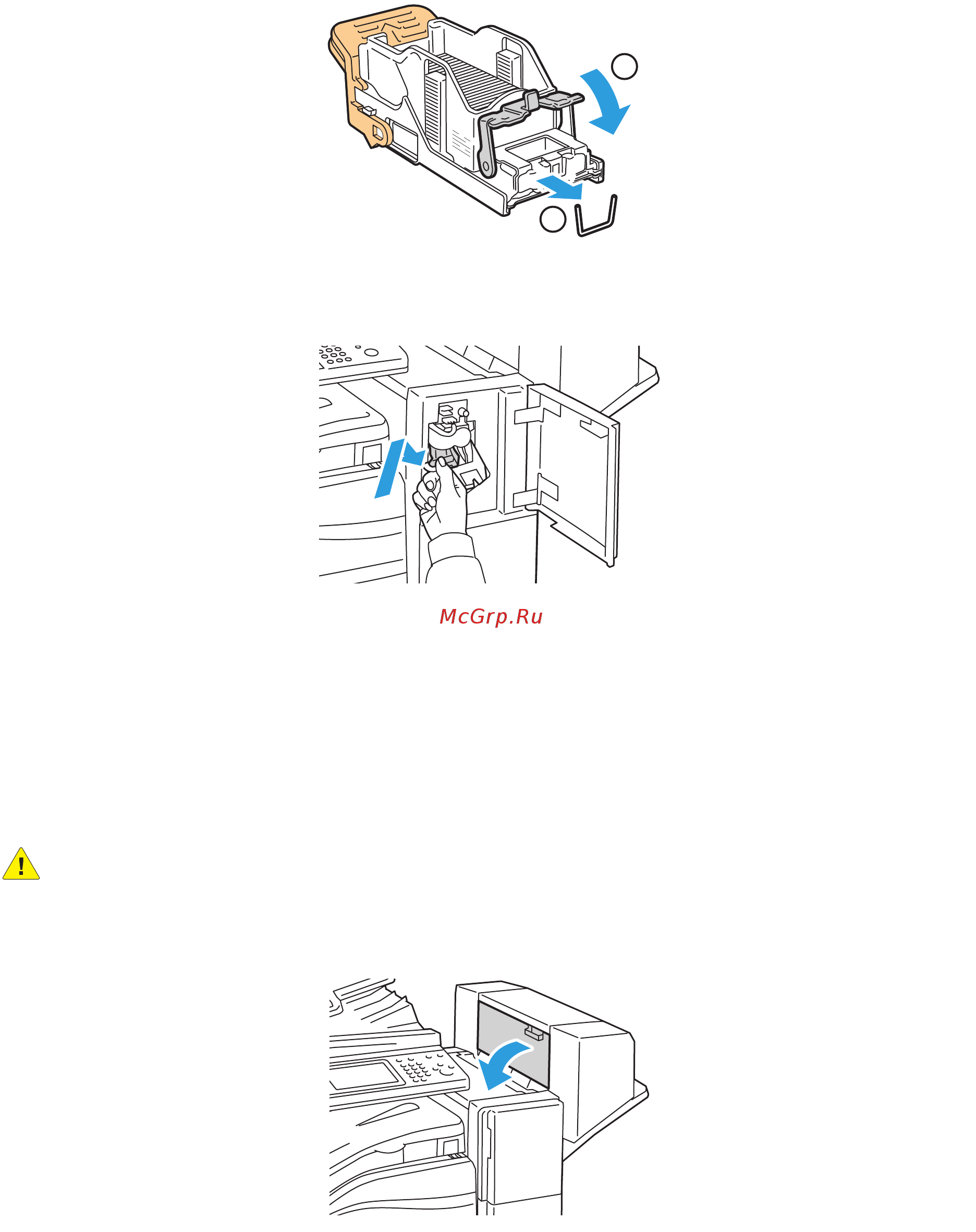

7. Извлеките застрявшие скрепки (1) и нажмите на фиксатор в указанном направлении
до защелкивания на месте (2).
8. Возьмитесь за оранжевую рукоять картриджа и вставьте его в блок сшивателя
до щелчка.
9. Закройте переднюю дверцу финишера.
Извлечение застрявших скрепок брошюровщика из
финишера-степлера LX
В брошюровщике используются два картриджа сшивателя с маркировкой R2 и R3. Для
сшивания брошюр в обоих картриджах сшивателя не должно быть застрявших скрепок.
ПРЕДУПРЕЖДЕНИЕ: Не выполняйте данную процедуру во время копирования
или печати.
1. Откройте боковую крышку брошюровщика.
wc53xx-098
1
2
wc53xx-099
wc53xx-054
