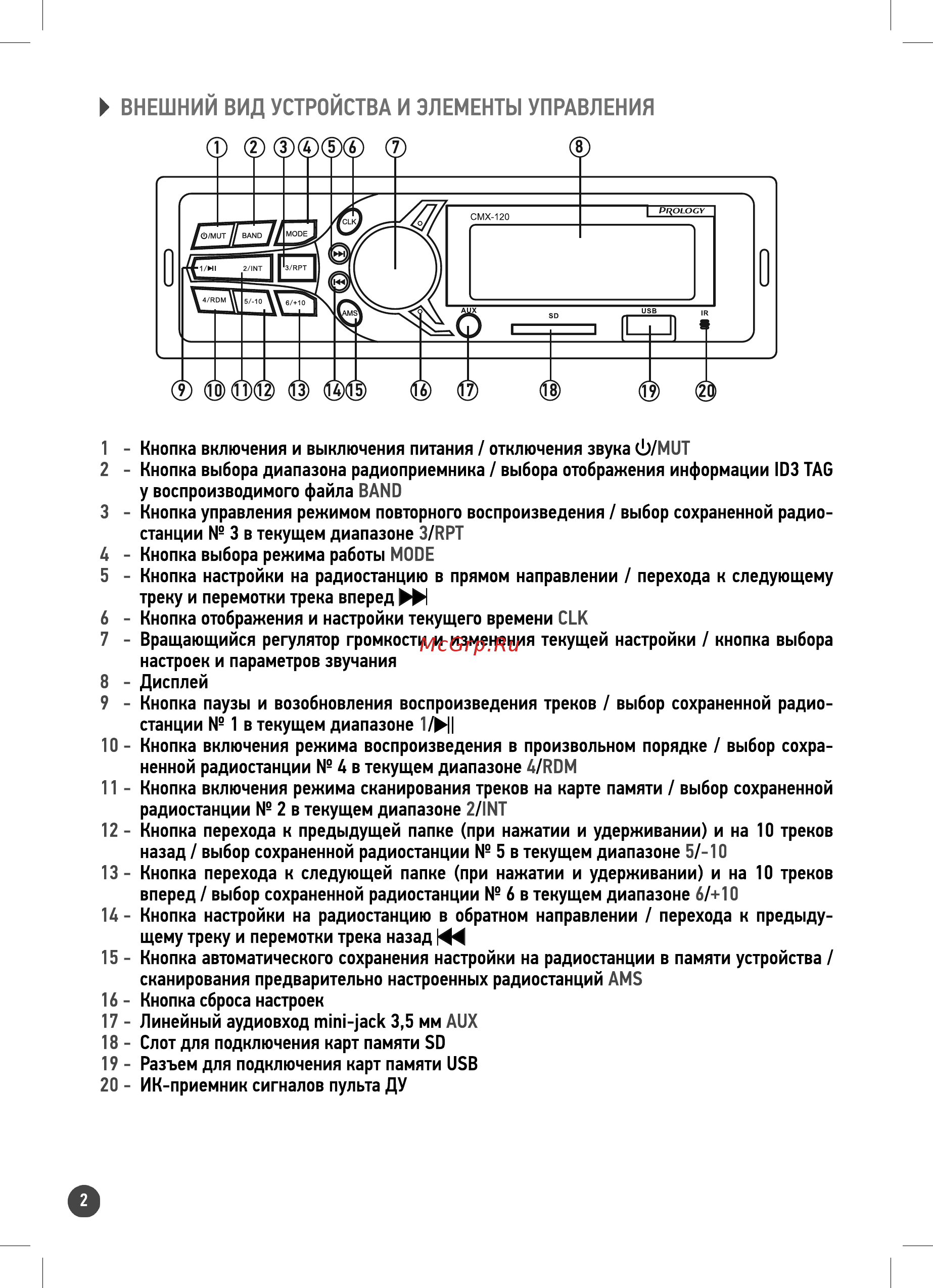

ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ 1 Кнопка включения и выключения питания отключения звука Ù MUT 2 Кнопка выбора диапазона радиоприемника выбора отображения информации ID3 TAG у воспроизводимого файла BAND 3 Кнопка управления режимом повторного воспроизведения выбор сохраненной радио станции 3 в текущем диапазоне 3 RPT 4 Кнопка выбора режима работы MODE 5 Кнопка настройки на радиостанцию в прямом направлении перехода к следующему треку и перемотки трека вперед 6 Кнопка отображения и настройки текущего времени CLK 7 Вращающийся регулятор громкости и изменения текущей настройки кнопка выбора настроек и параметров звучания 8 Дисплей 9 Кнопка паузы и возобновления воспроизведения треков выбор сохраненной радио станции 1 в текущем диапазоне 1 HI 10 Кнопка включения режима воспроизведения в произвольном порядке выбор сохра ненной радиостанции 4 в текущем диапазоне 4 RDM 11 Кнопка включения режима сканирования треков на карте памяти выбор сохраненной радиостанции 2 в текущем диапазоне 2 INT 12 Кнопка перехода к предыдущей папке при нажатии и удерживании и на 10 треков назад выбор сохраненной радиостанции 5 в текущем диапазоне 5 10 13 Кнопка перехода к следующей папке при нажатии и удерживании и на 10 треков вперед выбор сохраненной радиостанции 6 в текущем диапазоне 6 10 14 Кнопка настройки на радиостанцию в обратном направлении перехода к предыду щему треку и перемотки трека назад Щ 15 Кнопка автоматического сохранения настройки на радиостанции в памяти устройства сканирования предварительно настроенных радиостанций AMS 16 Кнопка сброса настроек 17 Линейный аудиовход mini jack 3 5 мм AUX 18 Слот для подключения карт памяти SD 19 Разъем для подключения карт памяти USB 20 ИК приемник сигналов пульта ДУ
